第三章：计算机中的算术

一、整数表示（Integer Representation）¶

在计算机系统中，整数主要有两种表示方式：无符号整数和有符号整数（补码）。

1.1 无符号整数 (Unsigned Binary Integers)¶

无符号整数直接将二进制位权相加，仅用于表示非负数。

(1) 表示公式：
对于一个 \(n\) 位二进制数：

(2) 数值范围：
从 \(0\) 到 \(+(2^n - 1)\)

(3) 32位系统示例：
范围：\(0\) 到 \(+4,294,967,295\)。
二进制转十进制：例如 0000...1011₂ 对应 \(1\times2^3 + 0\times2^2 + 1\times2^1 + 1\times2^0 = 8 + 0 + 2 + 1 = 11_{10}\)。

1.2 补码有符号整数 (2s-Complement Signed Integers)¶

补码是计算机中表示有符号（正、负、零）整数的标准方法，其核心特点是最高位（MSB）具有负权重。

(1) 表示公式：
对于一个 \(n\) 位数：

(2) 符号位 (Sign Bit)：
在32位整数中，第31位是符号位：
0：表示非负数（Non-negative numbers）。
1：表示负数（Negative numbers）。

(3) 数值范围：
从 \(-2^{n-1}\) 到 \(+(2^{n-1} - 1)\)。

(4) 32位系统示例：
范围：\(-2,147,483,648\) 到 \(+2,147,483,647\)。
计算示例：\(1111...1100_2\) 对应 \(-1\times2^{31} + 1\times2^{30} + \dots + 1\times2^2 + 0\times2^1 + 0\times2^0 = -4_{10}\)。

补码的关键特性：¶

1. 非负数一致性：非负数的补码表示与其无符号表示完全相同。
2. 特定的重要数值（\(N\)位）：
   • 0：\(0000 0000 ... 0000\)
   • -1：\(1111 1111 ... 1111\)（所有位全为1）
   • 最大正数 (Most-positive)：\(0111 1111 ... 1111\) (\(2^{N-1}-1\))
   • 最小负数 (Most-negative)：\(1000 0000 ... 0000\) (\(-2^{N-1}\)，其绝对值比最大正数大1)
3. 符号位扩展：同一个数值在不同位宽表示下，低位数值位完全相同，符号位扩展。例如，\(-20\) 的
   • 8 位表示：\(\textcolor{red}{1110\ 1100}_2\)
   • 16 位表示：\(1111\ 1111\ \textcolor{red}{1110\ 1100}_2\)
   • 32 位表示：\(1111\ 1111\ 1111\ 1111\ 1111\ 1111\ \textcolor{red}{1110\ 1100}_2\)

1.3 符号取反操作 (Signed Negation)¶

在补码系统中，将一个数变号（正数变负数或反之）的捷径是：求反加一。

(1) 操作步骤：

1. 取反 (Complement)：将所有位翻转（1变0，0变1）。
2. 加1：在最低位加1。

(2) 数学原理：

证明：
对于一个 \(n\) 位数：
\(x = \color{red}{-x_{n-1}2^{n-1}} \color{black}{+ x_{n-2}2^{n-2} + \dots + x_{1}2^1 + x_{0}2^0}\)
我们将其各位取反：
\(\bar{x} = \color{red}-{\bar{x}_{n-1}2^{n-1}} \color{black}{+ \bar{x}_{n-2}2^{n-2} + \dots + \bar{x}_{1}2^1 + \bar{x}_{0}2^0}\)
注意到：
\(x_{k} + \bar{x}_{k} = 1\)
因此我们有：

证毕。
(3) 示例：将 +2 变为 -2：

• \(+2\) = 0000...0010₂
• 第一步取反：1111...1101₂
• 第二步加1：1111...1101₂ + 1 = 1111...1110₂ （即 -2）。

进而引申：

二、整数加减法与溢出处理¶

2.1 整数加减法 (Integer Addition & Subtraction)¶

• 加法原则：从最低位开始逐位相加，并向高位进位（Carries）。
• 减法原则：通过加法器实现。减去一个数等于加上该数的补码（即取反加1）。
  • 例如：\(7 - 6 = 7 + (-6)\)。

2. 溢出处理 (Dealing with Overflow)¶

当运算结果超出了当前位数所能表示的范围时，发生溢出。

• 加法溢出判定：
  • 一正一负相加：永远不会溢出。
  • 两个正数相加：结果符号位为1（变为负数），则溢出。
  • 两个负数相加：结果符号位为0（变为正数），则溢出。
• 减法溢出判定：
  • 两个同号数相减：永远不会溢出。
  • 负数减正数：结果符号位为1，则溢出。
  • 正数减负数：结果符号位为0，则溢出。
• 两种溢出处理方式
  • Satruating(饱和)：当发生溢出时，结果被强制设置为可表示的最大值或最小值。常见于Graphics and media processing
  • Clipping(截断)：当发生溢出时，结果被截断为可表示的范围内的值。即取模回绕（Wrap-around）。例如在8bit无符号加法中，\(255 + 1\) 会回绕到 \(0\)。

三、乘法运算及其电路实现¶

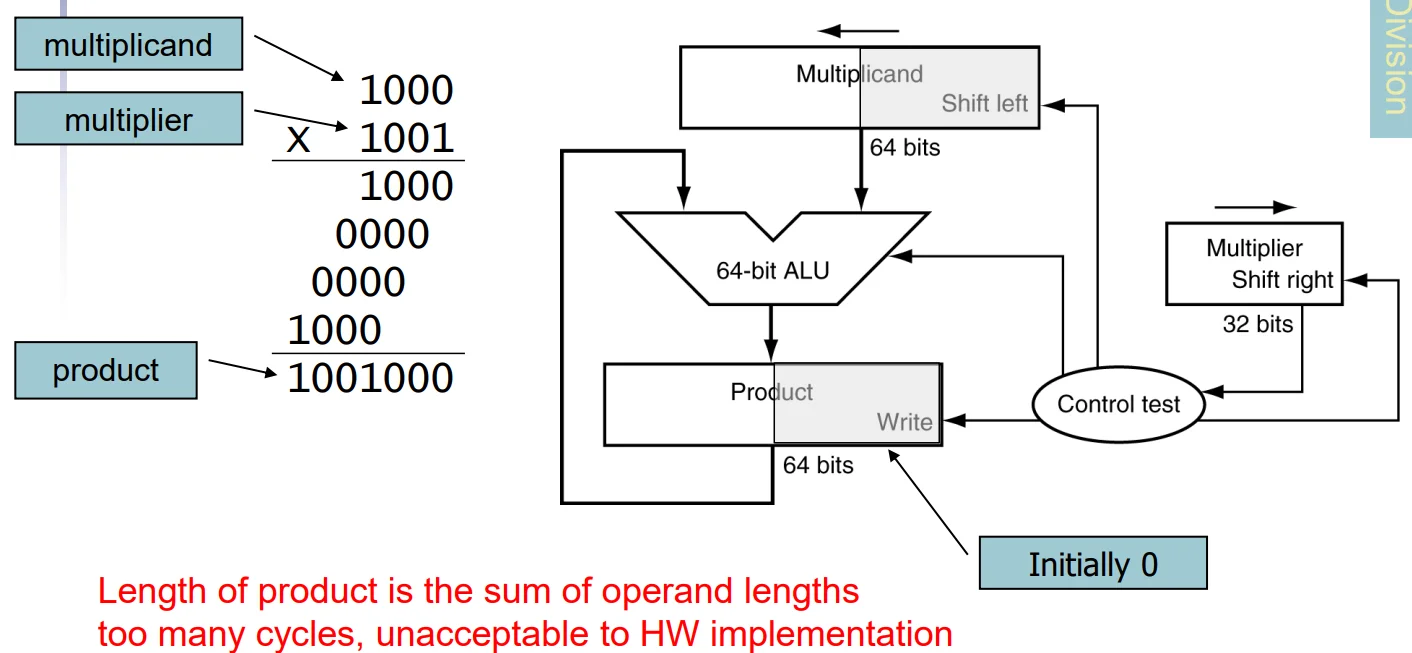

3.1 基础乘法算法 (Long-multiplication Approach)¶

类似于手工长乘法，通过逐位检查乘数（Multiplier）并对被乘数（Multiplicand）进行移位和累加。

• 硬件特点：乘积的长度是操作数长度之和（如两个32位数相乘得到64位积）。
• 初步硬件实现：包含64位ALU、64位被乘数寄存器（左移）、32位乘数寄存器（右移）及64位乘积寄存器。缺点：时钟周期多，硬件利用率低。

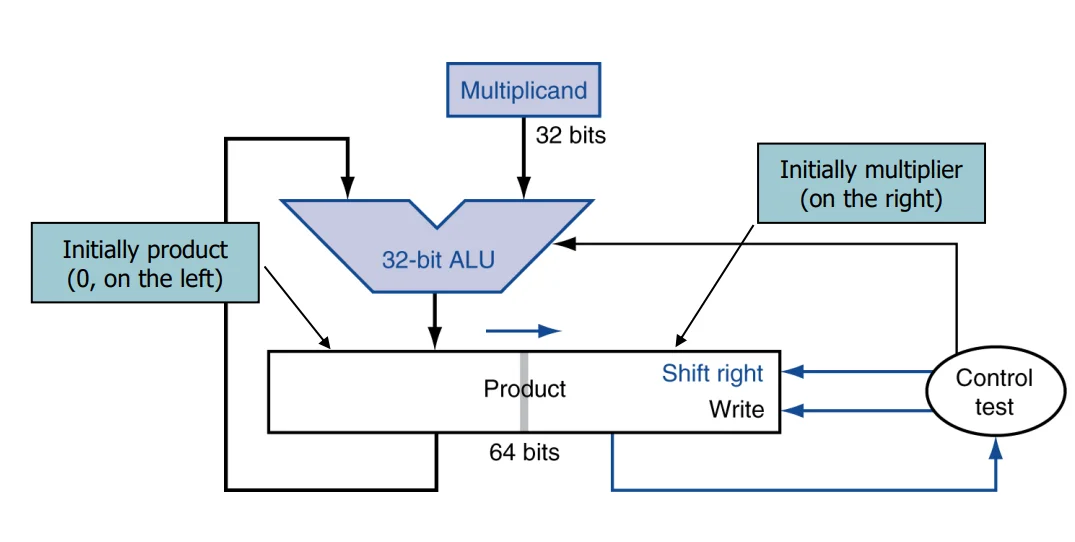

3.2 优化后的乘法器电路 (Optimized Multiplier)¶

为了减小面积和提升速度，芯片设计中常采用优化电路：

• 并行化设计：将加法和移位步骤并行执行。
• 寄存器优化：乘积寄存器的右半部分最初存放乘数，随着运算进行，乘数被移出，乘积的低位被移入，从而节省空间。

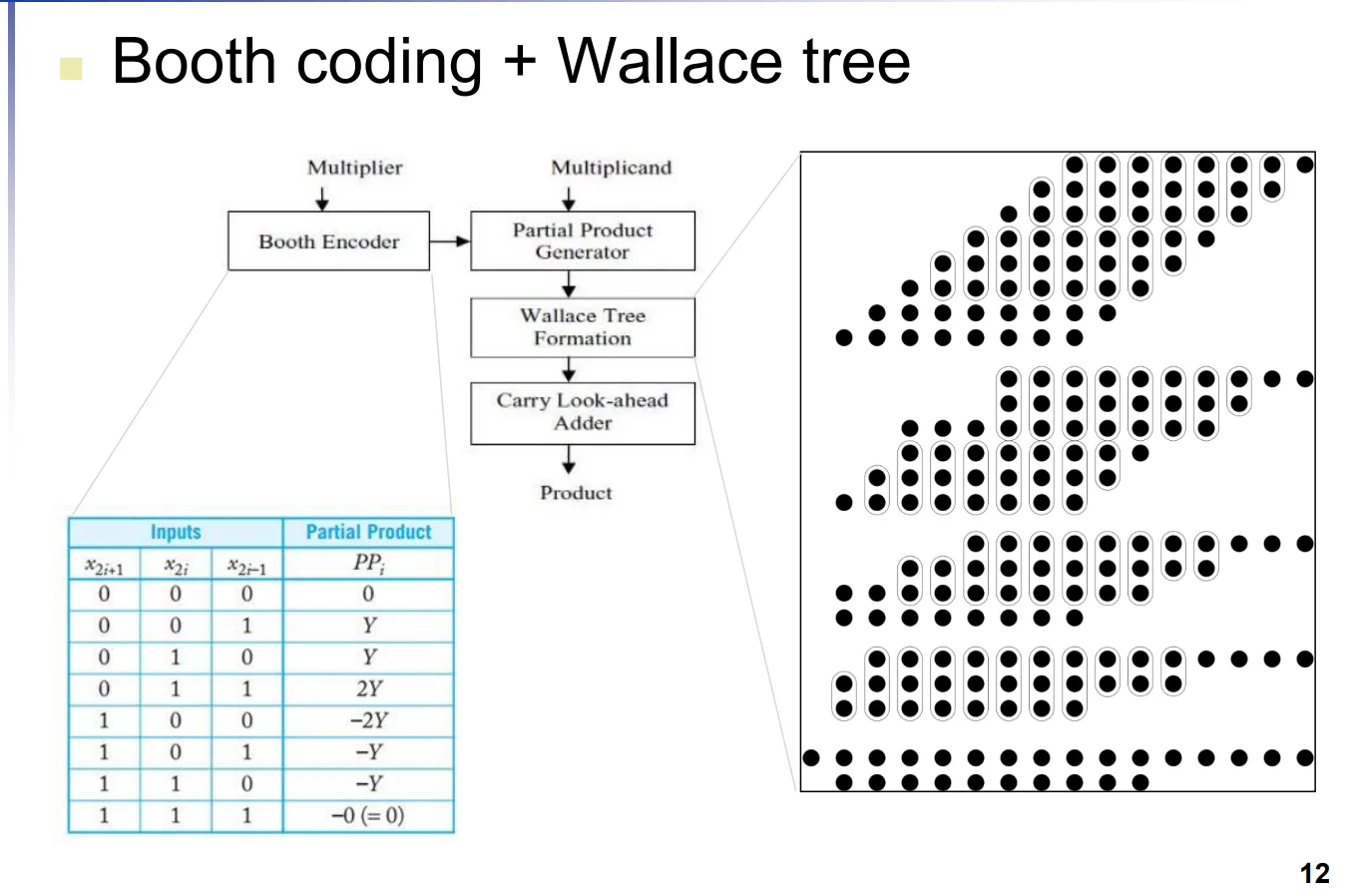

3.3 高性能“真实”乘法器 (Real Multiplier Structure)¶

现代芯片（如GPU/高性能CPU）中使用更复杂的电路结构：

• Booth Recoding：通过对乘数进行编码，减少产生的部分积（Partial Products）数量。
• Wallace Tree/Dadda Tree：采用树状结构的加法器阵列，实现部分积的并行压缩相加，大幅降低延迟。
• 超前进位加法器 (Carry Look-ahead Adder, CLA)：用于最后的求和阶段（CPA），以极快速度处理进位传递。

3.4 RISC-V 乘法指令实现¶

由于 RISC-V 的标准寄存器（在 32 位架构下）只能存储 32 位数据，因此指令集通过不同的指令来分别获取这 64 位结果的低 32 位和高 32 位。

(1) 获取乘积的低位 (Least-significant 32 bits)

• 指令：mul rd, rs1, rs2
• 功能：将 rs1 和 rs2 相乘，并将结果的低 32 位写入目标寄存器 rd。
• 特点：无论操作数是有符号数还是无符号数，乘积的低 32 位在二进制补码表示下都是相同的，因此不需要区分符号类型。

(2) 获取乘积的高位 (Most-significant 32 bits)
对于乘积的高 32 位，符号位的影响至关重要，因此 RISC-V 提供了三条不同的指令来处理符号扩展：

• mulh rd, rs1, rs2：用于 有符号数 × 有符号数。它会将结果的高 32 位存入 rd。
• mulhu rd, rs1, rs2：用于 无符号数 × 无符号数。它将结果的高 32 位作为无符号数处理并存入 rd。
• mulhsu rd, rs1, rs2：用于 有符号数 × 无符号数。这种混合模式在处理多倍精度算术或特定算法时非常有用，它同样取结果的高 32 位。

四、整数除法（Division）运算及其电路实现¶

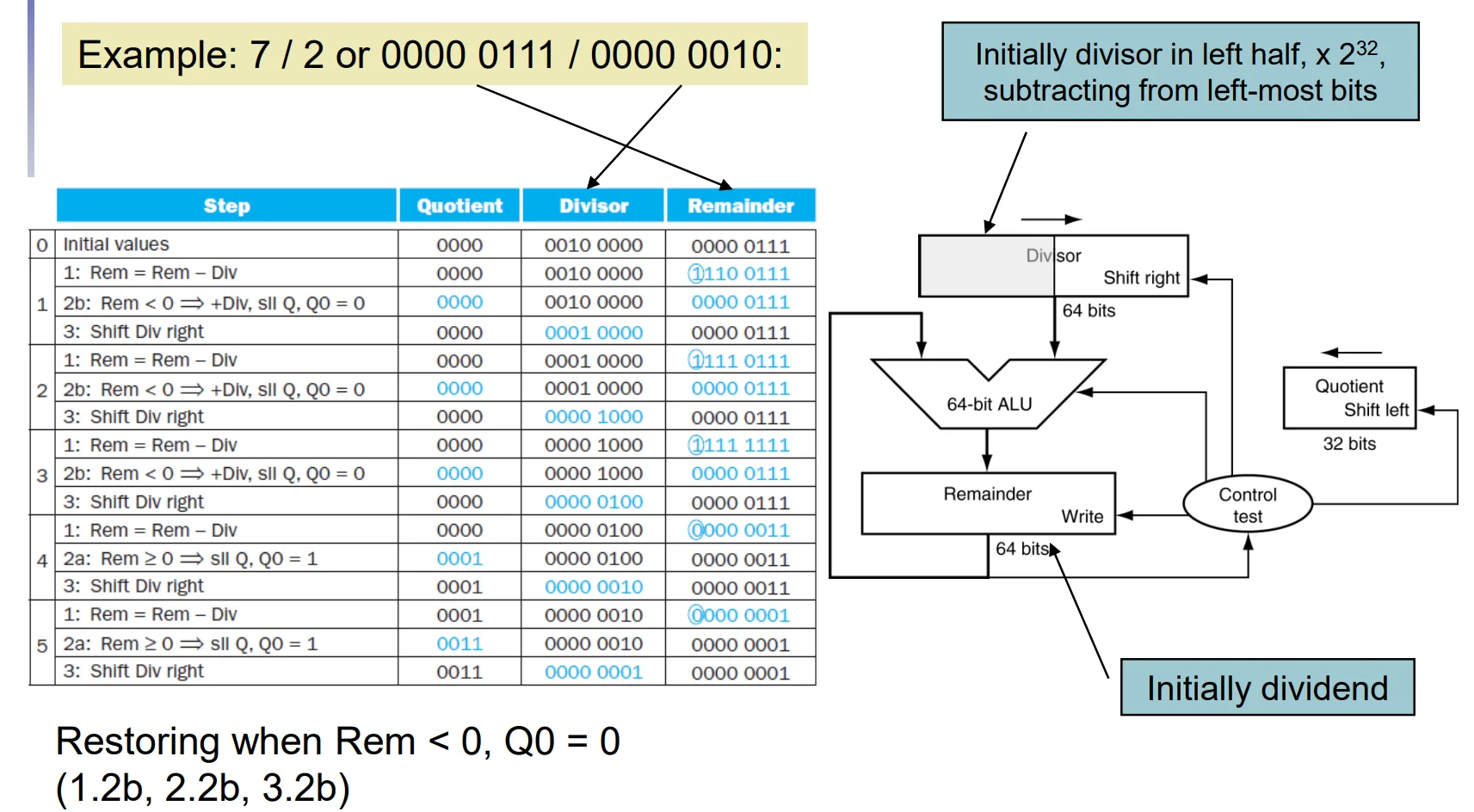

4.1 基础除法算法与恢复余数法 (Restoring Division)¶

除法的逻辑过程类似于手工长除法，但硬件实现更为具体：

• 基本原则：对于 \(n\) 位操作数，会产生一个 \(n\) 位的商（Quotient）和一个 \(n\) 位的余数（Remainder）。
• 算法步骤：
  • 检查除数（Divisor）是否为0。
  • 比较除数与被除数（Dividend）的当前位，如果除数 \(\le\) 当前位，则商置1并进行减法。
  • 否则，商置0，并将被除数的下一位降下继续比较。
• 恢复余数法 (Restoring Division)：在硬件执行减法后，如果余数变为负数（< 0），则必须将除数加回到余数中以“恢复”原来的值。

4.2 除法器硬件电路实现 (Division Hardware)¶

课件对比了两种硬件结构，重点在于资源优化：

• 非优化结构：使用64位ALU、64位余数寄存器和64位除数寄存器（右移），商寄存器为32位（左移）。

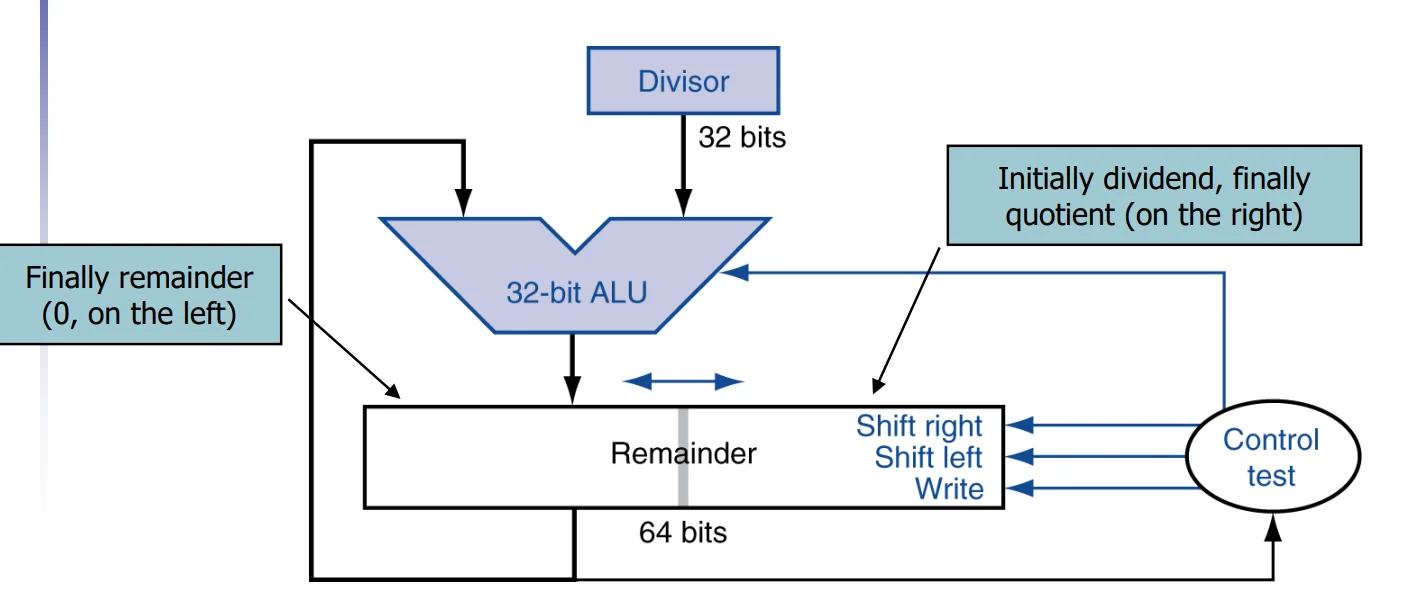

• 优化后的除法器 (Optimized Divider)：
  • 硬件高度复用：优化后的除法器结构与乘法器非常相似，通常可以使用同一套硬件来实现乘法和除法。
  • 寄存器配置：32位ALU；64位余数寄存器初始化时右半部分放被除数，运算结束后左半部分存放余数，右半部分存放商。

4.3 除法加速技术 (Faster Division)¶

与乘法不同，除法很难使用类似华莱士树的并行硬件来加速。常用的加速手段包括：
(1) 不恢复余数法 (Non-restoring Division)：
我们就假设减掉除数后余数小于0的情况

（上面的乘2，原因是在做下一轮减法时，需要将余数左移一位，这样被除数的下一位才能落在“个位”，可以联想一下手工除法以作理解）

Non Restoring 的意思就是：
即使减法结果为负，也直接存储该差值，不进行“加回”操作。
通过在下一周期进行特定的补偿调整，节省了恢复余数所需的时钟周期。

(2) SRT 除法 (SRT Division)：

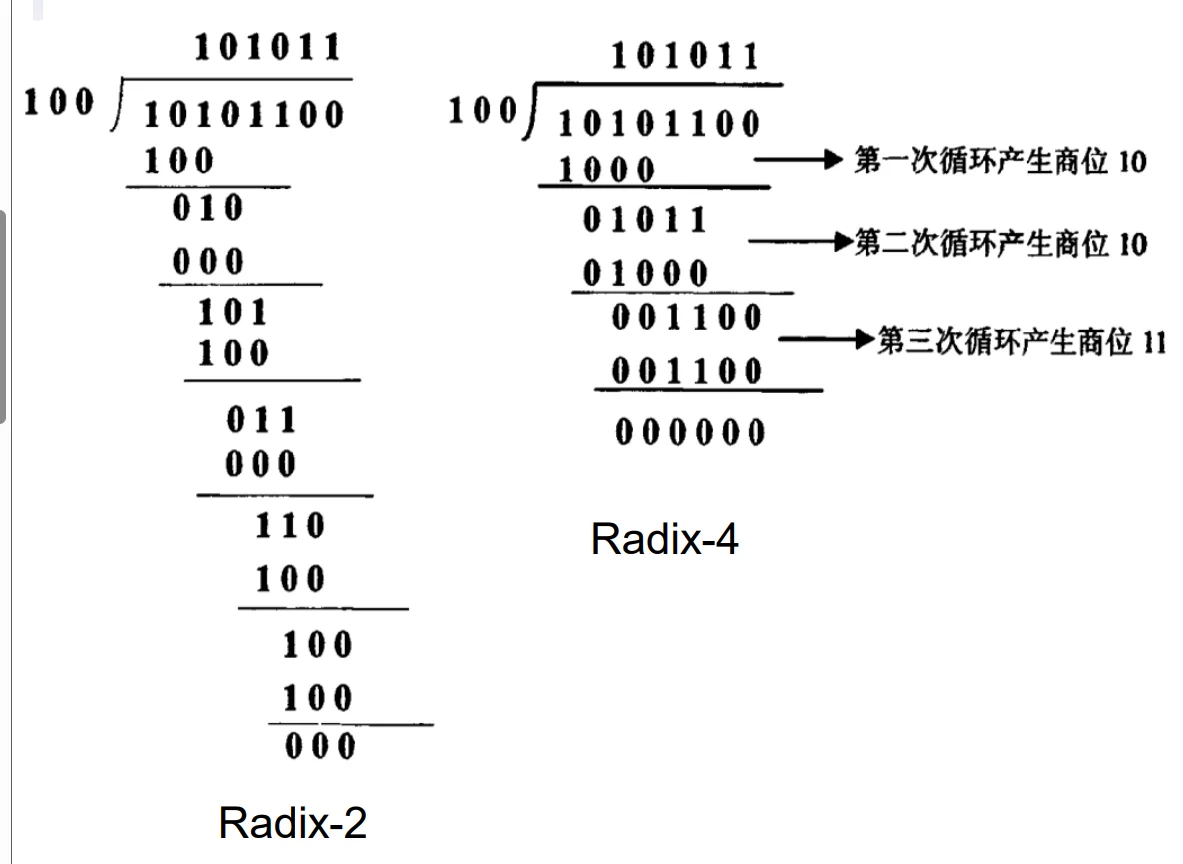

每一步可以产生多个商位（例如 Radix-4 每步产生4位）。

实现原理：利用查找表（Lookup Table），根据余数的高几位和除数的高几位来“预测”需要减去的数值，从而减少总迭代步数。

1. SRT 算法中：查找表会存储 \(m\) 位的部分商，这些部分商是由部分余数的 \(m\) 位和除数的 \(m\) 位共同决定的。表格的存储空间大小为 \(2^{2m}\times m\) 位，这个大小会受到内存容量的限制。
2. 采用基数为 \(2b\) 的除法运算，可以将所需的计算周期数降至原来的 \(1/b\)，但每个周期的实现复杂度也相应增加了。

4. 有符号除法 (Signed Division)¶

有符号除法的核心原则是“余数的符号必须与被除数一致”：

1. 取被除数和除数的绝对值进行除法运算。
2. 调整符号规则：
   • 如果操作数异号，则商为负。
   • 余数的符号必须与被除数一致。
   • 这意味着商总是向零舍入（Rounded toward zero）。

5. RISC-V 除法指令实现¶

RISC-V 将商和余数的获取拆分为不同的指令，且区分有符号与无符号：

• 获取商 (Quotient)：
  • div rd, rs1, rs2：有符号除法。
  • divu rd, rs1, rs2：无符号除法。
• 获取余数 (Remainder)：
  • rem rd, rs1, rs2：有符号取模。
  • remu rd, rs1, rs2：无符号取模。

五、浮点数表示与编码 (Floating-Point Representation)¶

浮点数用于表示非整数，包括极大或极小的数值，其形式类似于科学计数法。

5.1 二进制科学计数法 (Binary Scientific Notation)¶

在二进制中，浮点数表示为：\(\pm 1.xxxxxxx_2 \times 2^{yyyy}\)。

• 规格化 (Normalized)：基数点左侧只有一位非零数字（在二进制中恒为1）。
• 非规格化 (Not normalized)：如 \(+0.002 \times 10^{-4}\)。

5.2 IEEE 754 浮点数标准¶

这是目前计算机系统通用且几乎唯一采用的浮点数格式。它定义了两种主要表示形式：

• 单精度 (Single precision, float)：32位。
• 双精度 (Double precision, double)：64位。

编码结构图示：¶

5.3 核心计算公式¶

浮点数 \(x\) 的数值计算如下：

关键编码原则：¶

• 符号位 (S)：0 表示非负，1 表示负数。
• 隐含位 (Hidden Bit)：为了节省空间，规格化后的尾数总是以“1.”开头，因此硬件编码时只存储点后的部分 (Fraction)，计算时自动恢复“1.”。
• 偏置指数 (Biased Exponent)：
  • 指数部分采用偏置计数法，确保指数始终为无符号数，便于硬件比较大小。
  • Bias 值：单精度为 127，双精度为 1023。
  • 实际指数 = 寄存器值 (Exponent) - Bias。

5.4 数值范围与精度¶

(1) 单精度范围

• 最小值：\(\color{blue}{1.00\cdots 0 \times 2^{1-127}} \color{black}{= \pm 1.0 \times 2^{-126} \approx \pm 1.2 \times 10^{-38}}\)。
• 最大值：\(\color{blue}{1.11\cdots 1 \times 2^{254-127}} \color{black}{\approx \pm 2.0 \times 2^{+127} \approx \pm 3.4 \times 10^{+38}}\)。

(2) 浮点数稠密度

浮点数不是均匀分布的。它是一个非均匀的线性分段结构。
单精度浮点数的形式为：\((-1)^S \times (1.M) \times 2^{E-127}\)

• 指数 (E) 决定了“量级”（区间）。
• 尾数 (M) 决定了该区间内的“划分密度”。

在一个给定的指数 \(E\) 下，尾数有 23 位，意味着该区间内有 \(2^{23}\) 个等间距的点。随着 \(E\) 的增大，区间的跨度变大，但点数始终为 \(2^{23}\)，因此相邻点的间距（即最小精度单位，称为 ULP，Unit in the Last Place）会随指数增大而按指数增长。

(3) 相对精度

• 单精度：约为 \(2^{-23} \approx 1.19 \times 10^{-7}\)，即大约 7 位十进制有效数字。
• 双精度：约为 \(2^{-52} \approx 2.22 \times 10^{-16}\)，即大约 16 位十进制有效数字。

(4) 浮点数相对间距
对于指数 \(E\)（规格化数），相邻两个浮点数之间的差值为：

• 例子 1：指数相同时
  假设 \(E= e + 127\)（即实际指数为 \(e\)）。
  此时 \(2^{e} \times 2^{-23} = 2^{e-23}\)。
  在这个区间内，每个数之间都隔着 \(2^{e-23}\)。

• 例子 2：指数相差 1 时（跨过 \(2^n\) 分界点）
  这是浮点数最容易让人误解的地方。当指数 \(E\) 增加 1 时，该区间的数值跨度翻倍，因此 ULP 也翻倍。

  • 在区间 \([2^0, 2^1)\)，即 \(E=127\) 时，ULP 为 \(2^{-23}\)。
  • 在区间 \([2^1, 2^2)\)，即 \(E=128\) 时，ULP 为 \(2^{1-23} = 2^{-22}\)。

  结论：数值越大，绝对误差越大，但相对精度（精度与数值的比值）保持不变。

5.5 非规格化浮点数¶

5.5.1. 数学定义：为什么偏偏是 \(2^{-126}\)？¶

前面我们提到，当指数位 \(E = 0\) 且尾数位 \(M \neq 0\) 时，该数为非规格化数。
它的计算公式是：

你可能会问：既然 \(E=0\)，偏置是 \(127\)，按照公式 \(e = E - B = 0 - 127 = -127\)，为什么非规格化数的指数被硬性规定为了 \(-126\) 呢？

这是一个极度聪明的工程妥协，目的是为了与“最小的规格化数”实现无缝的平滑衔接。

我们来看看这中间的过渡：

• 最小的正规格化数（\(E=1, M=00...0\)）：
  数值 \(= 1.0 \times 2^{1-127} = 1.0 \times 2^{-126}\)

• 最大的非规格化数（\(E=0, M=11...1\)）：
  数值 \(= 0.111...1_2 \times 2^{-126}\) （注意这里使用的是 \(-126\)）

如果我们将非规格化数的指数设定为 \(-126\)，那么从最大的非规格化数加 1 个 ULP（也就是加 \(0.000...1_2 \times 2^{-126}\)），刚好就等于 \(1.0 \times 2^{-126}\)，完美过渡到了最小规格化数！
如果使用 \(-127\)，这两者之间就会出现断层。因此，IEEE 754 规定非规格化数的实际指数“冻结”在最小规格化数的指数上（即 \(-126\)），仅仅将隐含位从 1 变成了 0。

5.5.2 核心使命：拯救“突然下溢”与捍卫数学公理¶

在没有非规格化数的早期计算机中，浮点数运算存在一个致命缺陷。

灾难场景：Flush-to-Zero（粗暴归零）
如果没有非规格化数，单精度能表示的最小正数就是 \(N_{min} = 1.0 \times 2^{-126}\)。
如果进行减法 \(x - y\)，比如：
\(x = 1.0000001_2 \times 2^{-126}\)
\(y = 1.0000000_2 \times 2^{-126}\)
很明显 \(x \neq y\)。但是它们相减的结果是 \(0.0000001_2 \times 2^{-126}\)。
由于没有非规格化数（无法表示隐含位为 0 的数），计算机只能认定这个结果超出了表示范围（下溢），直接把它暴力截断为 0。

这违背了代数中最基本的一条公理：
\(x - y = 0 \iff x = y\)

在数值分析中，如果 \(x \neq y\) 但 \(x - y = 0\)，会导致诸如 if (x != y) z = 1 / (x - y) 这样的代码发生除零崩溃（Divide by Zero）。

救星：逐渐下溢（Gradual Underflow）
非规格化数填补了 \(0\) 到 \(N_{min}\) 之间的巨大鸿沟。
这 \(2^{23} - 1\) 个非规格化数，像极其细密的沙子一样填进了最靠近 0 的区间。
由于非规格化数的存在，只要 \(x\) 和 \(y\) 是浮点数，\(x - y\) 的结果即使再小，也必定能用非规格化数精确表示出来。这就彻底保卫了 \(x - y = 0 \iff x = y\) 这个定理。

关于非规格化浮点数，更详细的介绍可以参考非规格化浮点数介绍文档

5.5.3 \(\pm 0\)¶

非规格化浮点数中，当尾数全为0时，表示正零（\(+0\)）或负零（\(-0\)），取决于符号位。

5.6 Infinity and NaN¶

当指数全为1（\(E=255\)）时，IEEE 754 预留了两种特殊数值：

• 无穷大 (\(\pm \infty\))：当尾数全为0时，表示正无穷或负无穷（取决于符号位）。这通常用于表示溢出结果或除以零的情况。
• NaN (Not a Number)：当尾数非零时，表示非法数值（如 \(0.0/0.0\)）。NaN 具有特殊的传播规则：任何与 NaN 进行的算术运算结果仍然是 NaN。

5.6 特殊数值汇总 (Reserved Values)¶

六、浮点数加减法运算 (Floating-Point Addition & Subtraction)¶

浮点数的加减法比整数加减法要复杂得多，因为它们的小数点（量级）是不对齐的。其核心思想类似于科学计数法的加法（如：\(9.999 \times 10^1 + 1.610 \times 10^{-1}\)）。

浮点数加减法（硬件执行）通常包含以下 四个标准步骤：

6.1 算法步骤 (Algorithm Steps)¶

(1) 比较指数并对齐尾数 (Compare and Align)

• 硬件操作：将两个操作数的指数相减，找出较小的一个。
• 对齐原则：小阶向大阶看齐。将指数较小的那个数的 尾数（连同隐藏位 1） 向右移位（Right Shift），每右移一位，其指数加 1，直到两个指数相等。
• 注意：右移过程中移出的低位数据可能会丢失，但硬件通常会保留几个保护位（后续详述）以保证精度。

(2) 尾数相加/相减 (Add/Subtract Significands)

• 在指数对齐后，直接将两个带隐藏位的尾数（24位或53位）放入加法器/减法器中进行运算。

(3) 规格化结果 (Normalize Result)

• 相加/相减后的结果可能不再符合 \(1.M\) 的规格化形式，需要进行调整：
  • 如果结果 \(>2\)（例如 \(1.1_2 + 1.1_2 = 11.0_2\)）：将尾数向右移 1 位，同时指数加 1。
  • 如果结果 \(<1\)（例如相减产生 \(0.0011_2\)）：将尾数向左移位，直到最高位变成 1，左移了几位，指数就减几。
• 在此阶段，硬件还要检查溢出 (Overflow)（指数过大）或下溢 (Underflow)（指数过小，变为非规格化数或0）。

(4) 舍入 (Rounding)

• 由于硬件位宽限制，规格化后的结果必须被截断/舍入到 23 位（单精度）或 52 位（双精度）。
• 舍入后可能会再次破坏规格化（例如进位导致变成 \(10.0_2\)），如果发生这种情况，需要再次右移并调整指数。

6.2 浮点加法器硬件电路特点¶

浮点加法器的电路比整数 ALU 复杂且庞大：

1. 包含用于指数比较的减法器。
2. 包含用于尾数对齐和规格化的两个移位器 (Shifters)。
3. 包含一个宽带位的尾数加法器。
4. 通常由于逻辑级数过深，浮点加法在高性能流水线 CPU 中会分为多个时钟周期（Pipeline Stages）完成。

七、浮点数乘除法运算 (Floating-Point Multiplication & Division)¶

相比于加法，浮点数乘法不需要对齐尾数，但在指数处理上有一个极易踩坑的重点：Bias的处理。

7.1 浮点乘法算法步骤¶

(1) 计算新指数并处理 Bias (Add Exponents)
对于两个浮点数 \(x_1\) 和 \(x_2\)，实际指数相乘等于相加：\(e_{result} = e_1 + e_2\)。
但是在 IEEE 754 中，寄存器里存的是带偏置的指数 \(E\)（\(E = e + Bias\)）。
如果直接把两个寄存器的 \(E\) 相加：

结果多出了一个 Bias！
因此，浮点乘法计算指数的公式为：

(2) 尾数相乘 (Multiply Significands)

• 将两个带隐含位的尾数（\(1.M_1\) 和 \(1.M_2\)）当作无符号整数送入乘法器（如我们之前学过的华莱士树乘法器 ）。
• 单精度中，24 位 \(\times\) 24 位会产生 48 位的中间乘积。

(3) 规格化 (Normalize)

• 因为 \(1 \le 1.M < 2\)，所以两数相乘的结果范围是 \(1 \le Product < 4\)。
• 因此，乘积的最高有效位要么在常规位（格式为 \(1.xxxx\)），要么向前进了一位（格式为 \(1x.xxxx\)）。
• 调整：如果是 \(1x.xxxx\)，只需将结果右移 1 位，同时指数加 1即可。

(4) 舍入并确定符号 (Round and Sign)

• 按照 IEEE 754 标准舍入。
• 符号位直接通过异或逻辑门得出：\(\mathbf{S_{result} = S_1 \oplus S_2}\)。

八、浮点运算的硬件精度：GRS 位 (Guard, Round, Sticky) 与舍入规则¶

8.1 GRS 位的定义与作用¶

在对齐（右移）或乘法运算中，尾数低位被移出后，如果直接丢弃，会造成极大的精度损失。为了硬件能够按照 IEEE 754 标准进行精确的舍入（Rounding to nearest even，向偶数舍入），硬件 ALU 在尾数运算时会向右多扩展 3 个附加位：

1. 保护位 (Guard bit, G)：尾数右边第一位。对齐时被移出尾数的第一位数据会落入 G。
2. 舍入位 (Round bit, R)：G 右边的一位。被移出的第二位数据落入 R。
3. 粘性位 (Sticky bit, S)：R 右边的所有位。它的机制非常特殊：只要有任何一个 1 被移出到它的位置（或它的右边），S 就会被永久置为 1 并锁死；只有当移出的全都是 0 时，S 才为 0。
   • 数学公式：一旦有 1 移入 \(S\)，则 \(S = 1\)。

可以把 G, R, S 三位组合看作是尾数最低有效位（LSB, Unit of Last Place）右侧的小数：

• GRS = 0xx (即 \(G=0\))：代表丢弃的部分 \(< 0.5\) LSB（距离下舍入的值更近）。
• GRS = 100：代表丢弃的部分 恰好等于 \(0.5\) LSB（处于两个可表示值的正中间，即 Tie 状态）。
• GRS = 1xx (且 \(R\) 或 \(S\) 至少有一个为 1)：代表丢弃的部分 \(> 0.5\) LSB（距离上舍入的值更近）。

8.2 舍入规则 (Rounding Rules)¶

IEEE 754-2008 定义了 5 种舍入模式。在体系结构考试中，最常考也最复杂的是第一种（默认模式）：

8.3 RNE(Round to Nearest, ties to Even) 的处理流程¶

• 若 GRS < 100（即 \(G=0\)）：直接截断（尾数不变）。
• 若 GRS > 100（即 \(G=1\) 且 \(R \| S == 1\)）：尾数加 1。
• 若 GRS == 100（Tie，正好一半）：
  • 若尾数最低位为 0（已经是偶数）：直接截断（保持偶数）。
  • 若尾数最低位为 1（奇数）：尾数加 1（使其变为偶数 0）。

8.4 运算示例¶

为了最清晰地展示这个过程，我们假设一个4 位有效尾数（1 位隐含的整数 + 3 位小数，即格式为 1.xxx）的简化浮点系统。

计算：\(1.000_2 \times 2^5 - 1.001_2 \times 2^1\)

第一步：对齐阶数 (Align Exponents)¶

为了进行减法，我们需要将阶数小的数据右移，使其阶数对齐到 \(2^5\)。

• 操作数 \(X = 1.000_2 \times 2^5\) （不需要移动）
• 操作数 \(Y = 1.001_2 \times 2^1\) （需要右移 \(5 - 1 = 4\) 位）

右移过程中 G, R, S 位的变化追踪：

• 初始 \(Y\) 尾数：1.001
• 右移 1 位：0.100，此时被移出的 1 进入 \(G\) \(\rightarrow\) 0.100 | G=1, R=0, S=0
• 右移 2 位：0.010，先前的 1 移入 \(R\) \(\rightarrow\) 0.010 | G=0, R=1, S=0
• 右移 3 位：0.001，先前的 1 移入 \(S\) \(\rightarrow\) 0.001 | G=0, R=0, S=1

• 右移 4 位：0.000，尾数末尾的另一个 1 移入 \(G\)。先前移入 \(S\) 的 1 依然保存在 \(S\)。
  最终对齐后的 \(Y\) 为：

  \[Y = 0.000_2 \times 2^5 \quad (\mathbf{G=1, R=0, S=1})\]

第二步：尾数减法 (Significand Subtraction)¶

我们带上 G, R, S 位进行高精度减法：

  X:  1.000 | 0 0 0  (GRS)
- Y:  0.000 | 1 0 1  (GRS)
-----------------------
结果: 0.111 | 0 1 1  (GRS)  <-- 结果为 0.111_011_2 * 2^5

第三步：规格化 (Renormalization)¶

因为结果为 0.111...，不满足 1.xxx 的规格化要求。我们需要将其左移 1 位，同时将阶数减 1。

• 左移 1 位后，原来的 \(G\)（0）被移入尾数的最低位。
• 原来的 \(R\)（1）移入 \(G\)，\(S\)（1）移入 \(R\)。

• 规格化后的中间结果为：

  \[\text{Fraction} = 1.110_2 \times 2^4 \quad (\mathbf{G=1, R=1, S=0})\]

  (注意：这就是为什么我们需要 R 和 S 位的深层次原因。左移后，原来的保护位补了上来，我们依然拥有高精度的舍入信息。)

第四步：执行 RNE（偶数优先）舍入¶

此时我们的尾数最后一行为 1.110，其保护位为 GRS = 110。

1. 评估 GRS：因为 \(G=1, R=1, S=0\)，所以 \(GRS = 110\)。
2. 判断大小：\(110 > 100\)，说明丢弃的部分大于 \(0.5\) LSB（更靠近大数一侧）。

3. 舍入操作：执行上舍入 (Round Up)，将尾数最低位加 1：

   \[1.110 + 0.001 = 1.111\]

最终计算结果：¶

输出值存入寄存器：\(1.111_2 \times 2^4\)

Tie 状态（\(GRS = 100\)）的“奇偶舍入”补充实例¶

如果上述减法算出来的最终中间结果是：

此时 \(GRS = 100\)，处于 Tie 状态（正中间）。

• 看尾数的 LSB：当前尾数 1.110 的最后一位是 0（偶数）。
• 舍入决定：为了保持偶数，我们选择下舍入（截断）。
• 最终结果：\(1.110 \times 2^4\)。

而如果中间结果是：

此时同样是 \(GRS = 100\)。

• 看尾数的 LSB：当前尾数 1.111 的最后一位是 1（奇数）。

• 舍入决定：为了使其变为偶数，我们选择上舍入（加 1）：

  \[1.111 + 0.001 = 10.000\]

  此时产生进位，需要重新规格化：\(1.000 \times 2^5\)。

这种向最接近的偶数舍入的机制，能够在连续的大量浮点数运算中，使得正向误差和负向误差相互抵消，从而将系统的整体统计偏差（Bias）降到最低。

九、RISC-V 浮点指令集架构 (RISC-V FP Architecture)¶

RISC-V 将浮点功能作为可选扩展（Extensions）：

• F 扩展：单精度浮点（32位）。
• D 扩展：双精度浮点（64位）。

9.1 独立的浮点寄存器堆 (Separate FP Register File)¶

RISC-V 的浮点计算不使用整数寄存器（x0-x31），而是有一套完全独立的 32 个浮点寄存器：f0 到 f31。

• 在 D 扩展中，每个寄存器宽 64 位（可以存放双精度）；在 F 扩展中只使用低 32 位。
• 注意：f0 不是像 x0 那样硬连线为 0，它就是一个普通的浮点寄存器。

9.2 核心汇编指令分类¶

在 RISC-V 汇编中，浮点指令通常带有 .s (Single) 或 .d (Double) 后缀以指明数据类型。

(1) 浮点加载与存储 (Load & Store)
需要从内存加载到浮点寄存器，或反之（基址寻址的基址寄存器仍然是整数寄存器 rs1）。

• flw fd, offset(rs1)：Load Word (单精度)。
• fsw fs2, offset(rs1)：Store Word (单精度)。
• fld / fsd：双精度加载/存储。

(2) 浮点算术运算 (Arithmetic)

• fadd.s fd, fs1, fs2：浮点加法 fd = fs1 + fs2
• fsub.s fd, fs1, fs2：浮点减法
• fmul.s fd, fs1, fs2：浮点乘法
• fdiv.s fd, fs1, fs2：浮点除法
• fsqrt.s fd, fs1：计算平方根（微架构中常用牛顿迭代法或SRT硬件实现）。

(3) 浮点比较与分支 (Comparison & Branching)

• feq.s rd, fs1, fs2：如果 fs1 == fs2，则整数寄存器 rd = 1，否则 rd = 0。
• flt.s rd, fs1, fs2：Less Than (小于)。
• fle.s rd, fs1, fs2：Less or Equal (小于等于)。

代码示例：判断 f1 和 f2 是否相等，如果不等则跳转到 Label

feq.s x5, f1, f2    # 如果 f1 == f2，将整数 1 存入 x5；否则存 0
beq   x5, x0, Label # 如果 x5 等于 0 (即比较结果为假)，则跳转到 Label

(4) 浮点与整数的转换 (Conversion)
用于在浮点寄存器和整数寄存器之间转换数据格式。

• fcvt.w.s rd, fs1：将单精度浮点数转换成 32 位整数（w 代表 word），写入整数寄存器 rd。
• fcvt.s.w fd, rs1：将 32 位整数转换成单精度浮点数。
