第一章 VLSI 数字通信原理介绍

Created on August 15, 2026

2026   ·   notes   me   ·   notes   imported

一、通信系统基础认知

1.1 信息系统的三大核心环节

  1. 信息的产生与获取：涵盖数据、语音、图像等多类型信息
  2. 信息的处理与存储：核心是模拟信息转数字信息、信息压缩编码
  3. 信息的传输与网络：时间传输（信息存储）、空间传输（媒质传输）

1.2 通信系统通用模型

通信系统是传输信息所需技术设备的总和，核心组成如下：

模块 核心功能
信源 产生/发出消息的人或机器，是信息的起点
发送设备 将信源消息信号变换为适配信道传输的形式
信道 信息传输的物理媒质，分为有线/无线两类
噪声 信道中不可避免的干扰源，是传输误码的核心来源
接收设备 从带干扰的接收信号中恢复原始消息信号
信宿 接收消息的人或机器，是信息的终点

1.3 基带与带通信号核心定义

  • 基带信号：信号幅度在零频附近不全为零，其他频率幅度全为零，是未经载波调制的原始数字/模拟信号
  • 带通信号：信号幅度在以\(f=\pm f_c\)为中心的频带内不全为零，其中\(f_c>>0\)，\(f_c\)称为载波频率
  • 传输重点：实际工程应用中，数字信号的带通传输是核心落地场景

Q：基带信号为什么无法实现无线信道传输？

无线信号的辐射 / 接收要求天线尺寸与信号波长 λ 为同一数量级（通常要求天线长度≥λ/4，辐射效率才会达标），而波长与频率的关系为：
$$ \lambda = \frac{c}{f} $$
其中 \(c\) 是光速，\(f\) 是信号频率。
基带语音信号最高频率按照\(4kHz\)考虑，因此其波长为：
$$ \lambda = \frac{3 \times 10^8}{4 \times 10^3} = 75,000 \text{ m} $$
这意味着天线长度要大于18750m！

核心概念解释

  • 码元\(T_s\): 指一个码元的持续时间，也叫码元周期，是数字信号中单个二进制（或多进制）符号对应的时间长度，其倒数\(1/T_s\)为码元速率（波特率）。
  • \(g_T(t)\): 工程中最常用矩形脉冲信号（矩形波），也可根据需求用升余弦滚降脉冲、高斯脉冲等；核心是在\(0≤t≤T_s\)内有确定幅值，其余时间为0，是承载单个码元的基础波形。
  • 二进制序列转基带数字波形的硬件实现：核心是串并转换+脉冲成形电路
  • 2ASK调制的硬件实现：最简易实现是选通开关电路

二、模拟通信系统 vs 数字通信系统

2.1 核心信号辨析

信号类型 核心定义 关键特征
模拟信号 特征量（幅度、频率、相位）取值连续的信号 取值无限多，抗干扰能力弱，噪声会随传输积累
数字信号 特征量（幅度、频率、相位）取值离散的信号 取值有限个（核心为0/1二进制），抗干扰能力强，噪声不积累

2.2 两类系统核心差异

维度 模拟通信系统 数字通信系统
传输信号 直接传输原始模拟信号 仅传输0/1数字化信号，需先完成模数转换
典型系统 模拟电视、AM广播 手机蜂窝通信、计算机以太网
发展现状 逐步被数字系统取代 当前通信系统的主流实现方案

2.3 数字通信系统的核心优缺点

核心优势

  1. 抗干扰能力强，传输过程中噪声不积累（通过电平判决可消除噪声叠加）
  2. 可通过纠错编码精准控制传输差错，提升传输可靠性
  3. 易于加密处理，信息保密度高
  4. 数字信号便于标准化处理、变换与存储
  5. 数字电路易于集成，适配VLSI设计，方便设备小型化

核心不足

  1. 相同传输带宽下，数字信号占用的有效数据率更高
  2. 对收发端同步精度要求极高，是系统设计的核心难点
  3. 编解码、同步、调制解调等模块带来更高的实现复杂度

三、数字通信系统完整链路与核心模块

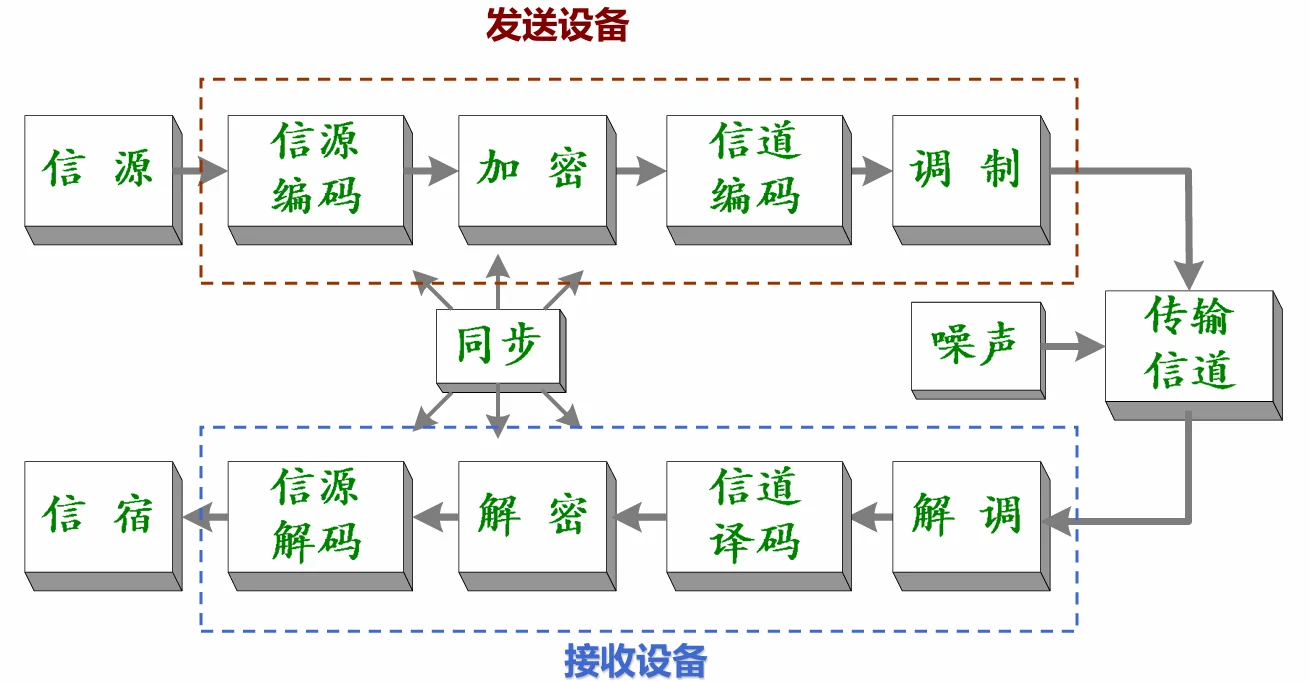

3.1 端到端完整传输链路

发送端：信源 → 信源编码 → 加密 → 信道编码 → 调制 → 传输信道
接收端：传输信道 → 解调 → 信道译码 → 解密 → 信源解码 → 信宿
配套支撑：同步系统、信道噪声与干扰


alt text

3.2 信源编码与解码

  • 核心功能：将信源信息转换为二进制数据，同时完成信息压缩，去除冗余；信源解码是其逆过程

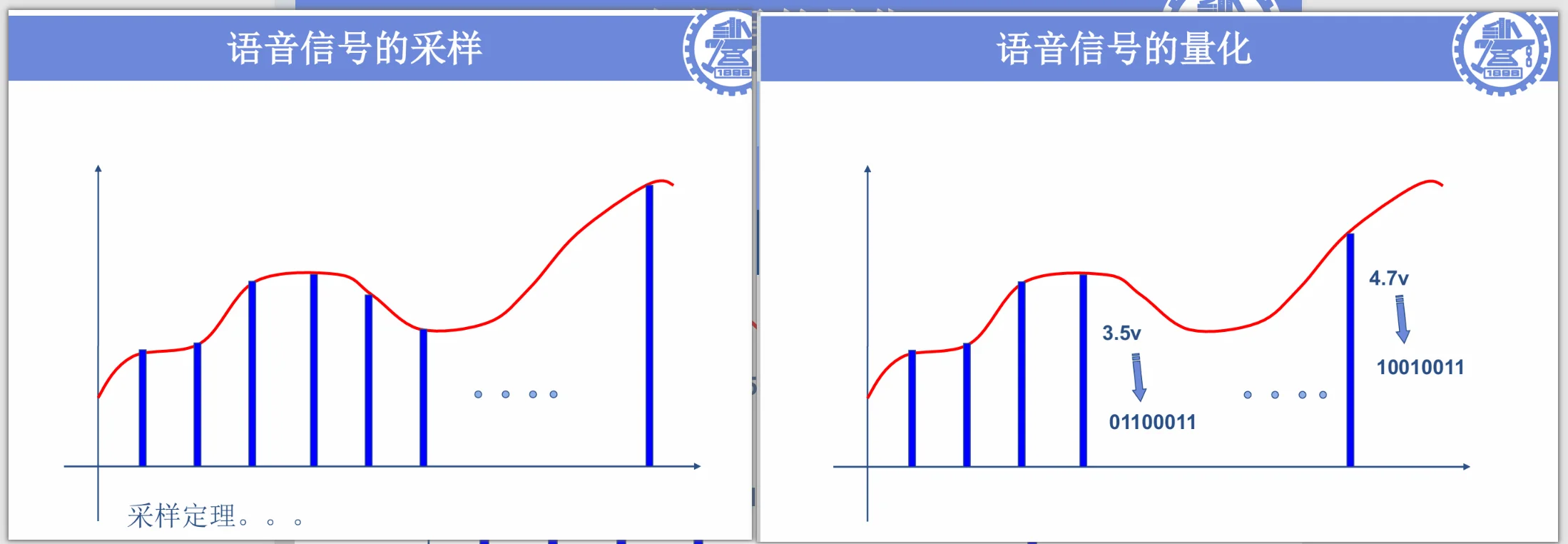

  • 核心流程：采样（遵循采样定理）→ 量化 → 模数转换 → 压缩编码
    alt text
  • 工程实例：
  • 语音编码：语音信号频率范围300Hz~3400Hz，典型采样率8kHz，8bit量化原始码率64kbps；GSM系统压缩至9kbps，极限可压缩至1kbps以下
  • 图像压缩：图像由像素阵列构成，彩色图像含RGB三基色，高清电视信号传输需几十兆比特/秒的带宽，需通过压缩降低传输开销

3.3 信道编码与译码

  • 核心目标：通过添加冗余信息，保证接收端0/1序列的正确性，对抗信道传输误码
  • 核心能力：
  • 错误检测：添加少量冗余，可判断接收信息是否正确，但无法纠正错误
  • 错误纠正：添加更多冗余，可同时完成错误检测与纠正
  • 重传机制：系统仅能检错无法纠错时使用，会额外引入传输时延
  • 核心边界：冗余信息仅能提升检错纠错能力，无法覆盖所有错误场景，存在无法检测与纠正的错误

3.4 调制与解调

  • 调制核心定义：将二进制数字序列映射为对应时间波形，同时把基带信号的频谱搬移到高频载波频段，适配信道的传输特性
  • 解调核心定义：调制的逆过程，从接收的带通信号中恢复出原始基带数字序列
  • 核心价值：解决基带信号无法在无线信道远距离传输的问题，同时可通过不同调制方式提升频谱利用率与抗干扰能力

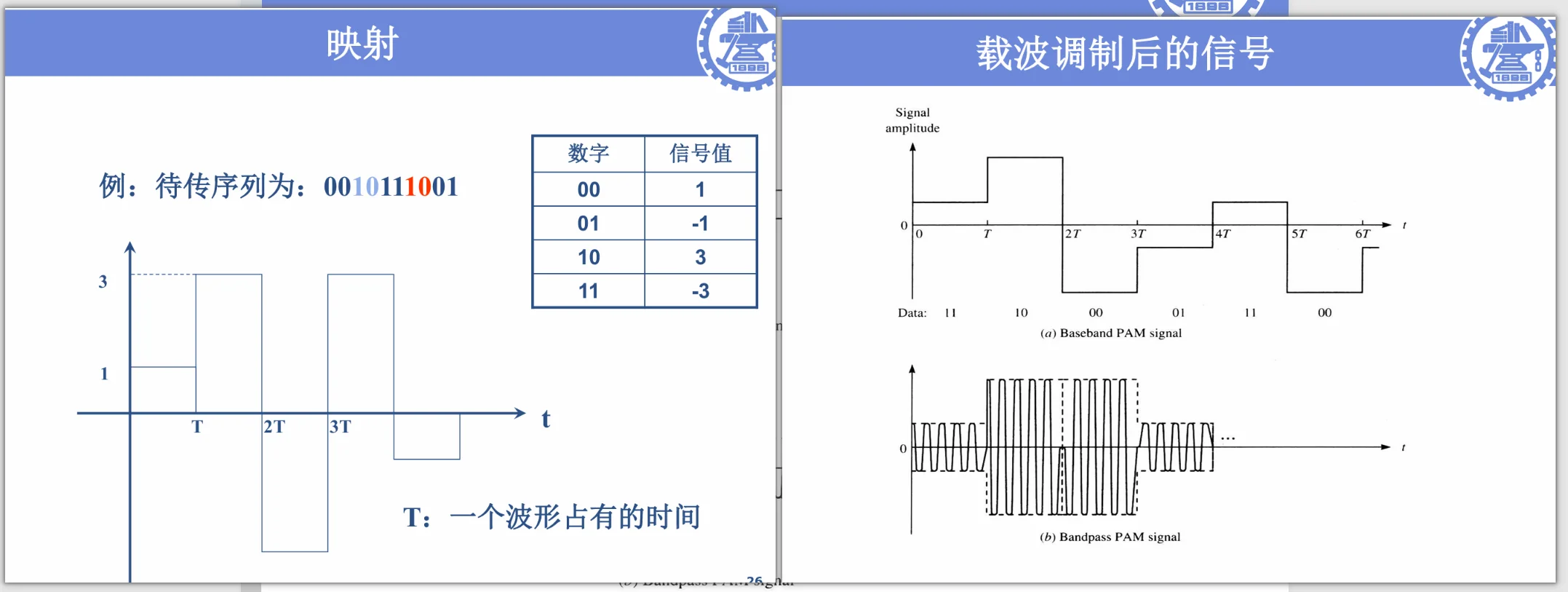

  • 典型实例：PAM（脉冲幅度调制），通过不同幅度电平映射二进制序列，分为基带PAM与带通PAM两类实现

调制的数学说明

二进制数字序列映射到基带数字波形：\(s(t) = \sum_{n=-\infty}^{+\infty} a_n \cdot g_T(t-nT_s)\)
其中：

  • \(a_n\)：二进制符号，\(a_n=1\)（对应数字1），\(a_n=0\)（对应数字0）；
  • \(g_T(t)\)：矩形脉冲波形，\(0≤t≤T_s\)时\(g_T(t)=1\)，其余时间\(g_T(t)=0\)；

高频载波信号：\(c(t) = A_c \cos(2\pi f_c t + \varphi_0)\)
- 载波频率：\(f_c >>\) 基带最高频率\(f_m\)
- 数字调制——2ASK: \(\boldsymbol{e_{2ASK}(t) = s(t) \cdot \cos(2\pi f_c t)}\)
- 傅里叶变换：\(E_{2ASK}(\omega) = \frac{1}{2} \left[ S(\omega-\omega_c) + S(\omega+\omega_c) \right]\)

alt text

3.5 其他核心单元

  • 加密/解密：对编码后的数字序列进行加密处理，提升传输安全性，数字信号天然适配各类加密算法
  • 同步：数字通信系统正常工作的前提，涵盖载波同步、码元同步、帧同步、网同步，是系统设计的核心难点
  • 信道与噪声：传输媒质分为有线（主流光纤）和无线（主流无线电）两类，噪声是所有传输信道的固有干扰，决定了系统的误码率下限

四、通信系统分类与通信方式

4.1 通信系统主流分类方式

  1. 按通信业务划分：电话通信系统、数据通信系统、图像通信系统、多媒体通信系统
  2. 按是否采用调制划分：基带传输系统、频带（带通）传输系统
  3. 按传输媒质划分：有线通信系统、无线通信系统

4.2 核心通信方式（按消息传输方向与时间划分）

通信方式 核心定义 典型应用场景
单工通信 消息只能单向传输，收发端角色固定 广播、遥控、无线寻呼
半双工通信 通信双方均具备收发能力，但收发不能同时工作，仅支持单条信道 对讲机、传统串口通信
全双工通信 收发双方可同时进行双向消息传输，需双向信道支撑 手机蜂窝通信、以太网、TDD时分双工（TD-SCDMA）

五、无线通信系统详解

5.1 无线通信核心挑战

  1. 随时随地的泛在网络连接需求
  2. 多业务（语音/数据/音视频）、多设备的融合适配
  3. 硬件产品的小型化、低功耗、低成本设计需求（与VLSI设计强相关）

5.2 无线通信系统核心分类

系统类别 核心细分 典型标准/技术
蜂窝通信系统 2G/3G/4G/5G/6G GSM、WCDMA、TD-SCDMA、LTE、5G NR
无线接入系统 无线个域网（WPAN） Bluetooth、UWB、Zigbee
无线局域网（WLAN） WiFi 802.11a/b/g/n/ac/ax
无线城域网（WMAN） WiMAX 802.16系列
广播电视系统 地面数字电视、移动手机电视 DVB-T、ISDB-T、CMMB
卫星通信系统 卫星传输、导航定位 DVB-S/S2、GPS、北斗

5.3 无线宽带接入标准核心参数

网络类型 覆盖范围 典型传输速率 核心协议标准
PAN（个域网） <10m ~1Mbit/s 802.15.1(Bluetooth)、802.15.4(ZigBee)
WLAN（局域网） <100m 11-54Mbit/s（峰值10Gbps） 802.11a/b/g/n/ac/ax(WiFi)
MAN（城域网） <5km 70Mbit/s 802.16a/e/m(WiMAX)

5.4 WiFi WLAN标准演进

  1. 802.11b：2.4GHz ISM频段，DSSS技术，峰值速率11Mbps，覆盖约500英尺
  2. 802.11a/g：5GHz/2.4GHz频段，OFDM技术，峰值速率54Mbps，覆盖100-200英尺
  3. 802.11n/ac/ax：2.4GHz+5GHz双频段，OFDM+MIMO技术，支持20/40/80/160MHz频宽，峰值速率最高10Gbps（ax），多用户MIMO增强

5.5 蜂窝通信系统代际演进

  • 2G（90年代）：核心支撑数字语音业务，主流技术TDMA/CDMA，代表标准GSM、IS-95
  • 3G（IMT-2000）：核心支撑宽带数据业务，三大标准WCDMA、cdma2000、TD-SCDMA，CDMA为核心技术
  • 4G（LTE/LTE-Advanced）：核心支撑多媒体业务，关键技术OFDM、MIMO，应对WiMAX市场竞争，向ITU 4G标准对齐
  • 5G：核心指标为峰值速率>10Gbps、空口时延<1ms、10年终端续航、海量设备连接，覆盖eMBB、uRLLC、mMTC三大场景

六、数字通信核心关键技术

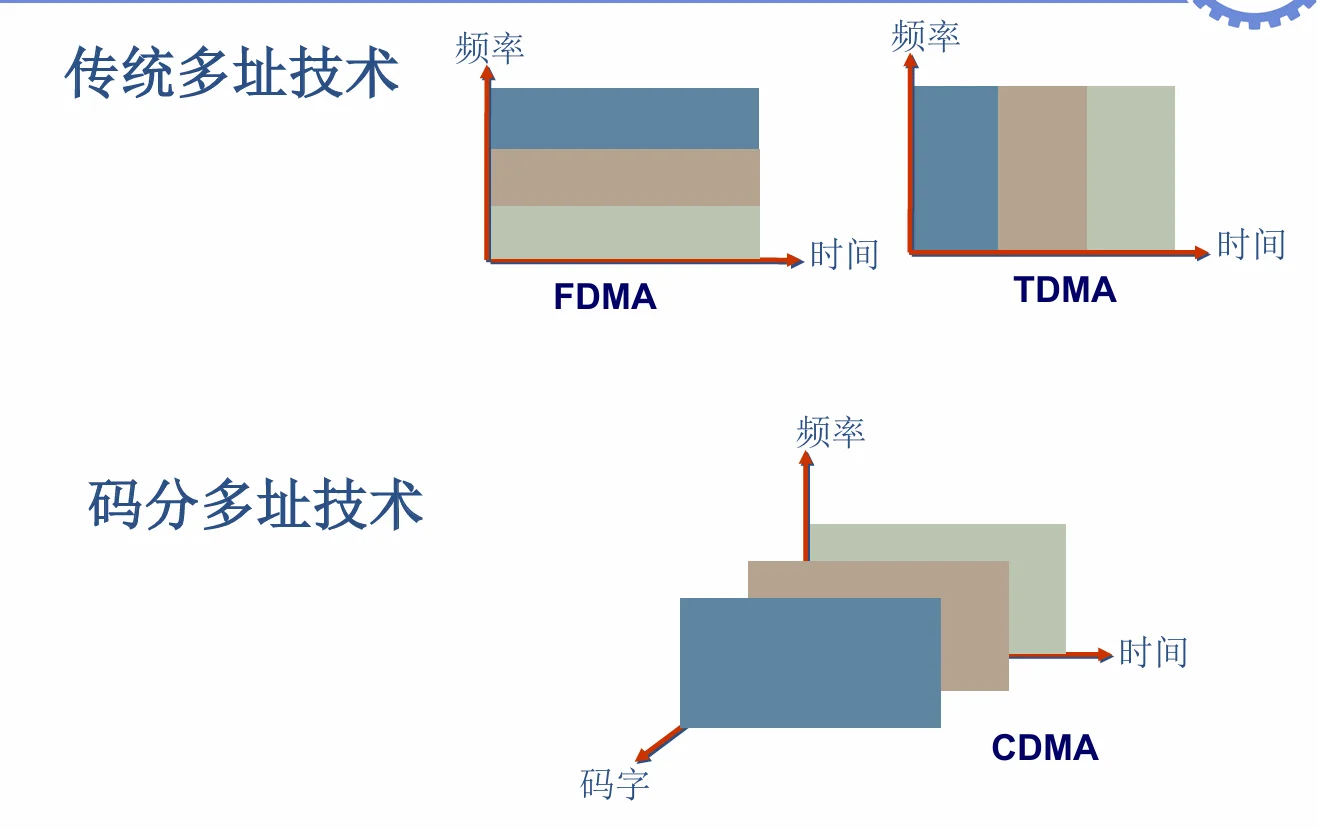

6.1 多址技术

多址技术解决多用户同时接入信道的资源分配问题，主流实现分为三类：
1. FDMA（频分多址）：按频率划分信道，不同用户占用互不重叠的频段
2. TDMA（时分多址）：按时间划分时隙，不同用户占用互不重叠的时间片
3. CDMA（码分多址）：按正交码字区分用户，同频同时隙共享信道，靠不同正交码字区分用户，是3G系统的核心技术

alt text

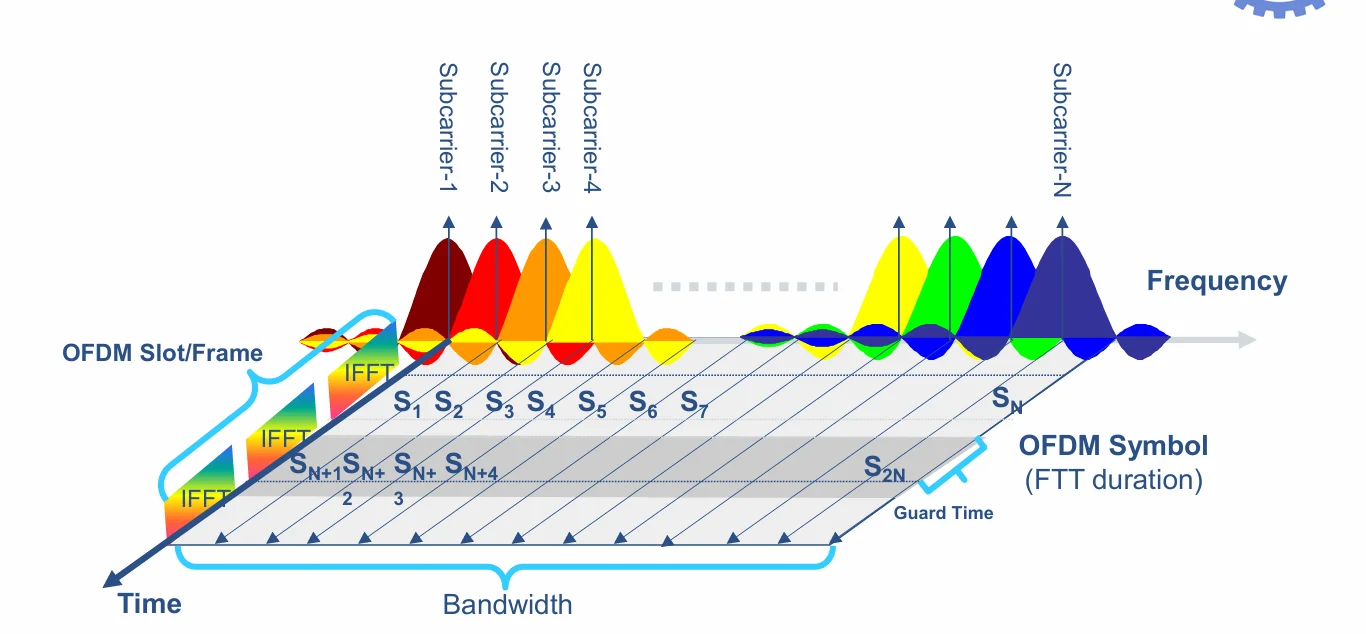

6.2 OFDM（正交频分复用）

  • 本质：一种特殊的多载波调制技术，将高速串行数据流拆分为多路低速并行数据流，调制到相互正交的子载波上
  • 核心优势：
  • 大幅提升频谱利用率，子载波正交重叠，节省频带资源
  • 多子载波设计，天然抵抗频率选择性衰落
  • 延长符号周期，有效对抗多径衰落引起的码间干扰（ISI）
  • 可通过FFT/IFFT算法实现，大幅简化VLSI硬件实现结构

alt text

6.3 MIMO（多输入多输出）

  • 本质：多天线技术，通过多根发射天线、多根接收天线构建多条并行传输信道
  • 核心突破：将无线信道的多径效应从不利干扰因素，转化为提升系统容量的有利因素
  • 核心优势：在独立同分布的高斯信道下，当接收天线数大于发射天线数时，MIMO系统的容量随发射天线数近似线性增长
  • 技术演进：Massive MIMO（大规模天线阵列），是5G系统的核心关键技术

6.4 高性能信道编码技术

核心目标是逼近Shannon信道容量限，提升传输可靠性，主流技术如下：
1. LDPC码：1962年由Gallager提出，凭借优异的纠错性能与硬件可实现性，成为5G数据信道的编码标准
2. Polar码：2008年由Arikan教授提出，理论上可达到Shannon限，被3GPP采纳为5G控制信道的编码标准
3. Turbo码：3G/4G系统的主流信道编码方案，性能逼近Shannon限，硬件实现复杂度高于LDPC码

七、通信系统发展趋势与6G展望

7.1 无线通信核心发展趋势

  1. 宽带化：传输速率从Mbps向Tbps量级持续演进
  2. 移动化：全场景无缝泛在连接，实现全域移动覆盖
  3. 低功耗化：适配海量物联网终端，实现超长续航
  4. 高集成化：深度适配VLSI设计，实现芯片小型化、低成本、高可靠性

7.2 6G研究核心基点

  1. 核心前提：6G需从基础理论研究做起，5G商用进程过快导致基础理论储备不足，6G需实现颠覆性技术创新
  2. 潜在创新方向：
    • 基于大数据/AI的大范围干扰抵消技术，探索非蜂窝网络架构
    • 基于超材料科学的天线技术突破
    • 信息论基础理论的进一步挖潜
    • 核心网架构的颠覆性创新
  3. 核心关注方向：相比5G，6G需更聚焦低碳节能、网络与信息安全两大核心命题

学习适配提示

  1. 结合数字信号处理基础，重点理解OFDM的FFT/IFFT实现、调制解调的信号处理流程、多径衰落的抑制算法
  2. 结合概率论与数理统计基础，深入分析信道编码的误码率性能、MIMO系统的信道容量、噪声对传输链路的影响
  3. 结合集成电路设计基础，聚焦各模块的VLSI实现复杂度、硬件可实现性、低功耗设计与面积优化，贴合课程“VLSI数字通信设计”的核心目标
