第八章：脉动阵列 (Systolic Array)

一、脉动架构的基本概念 (Basic Concepts)¶

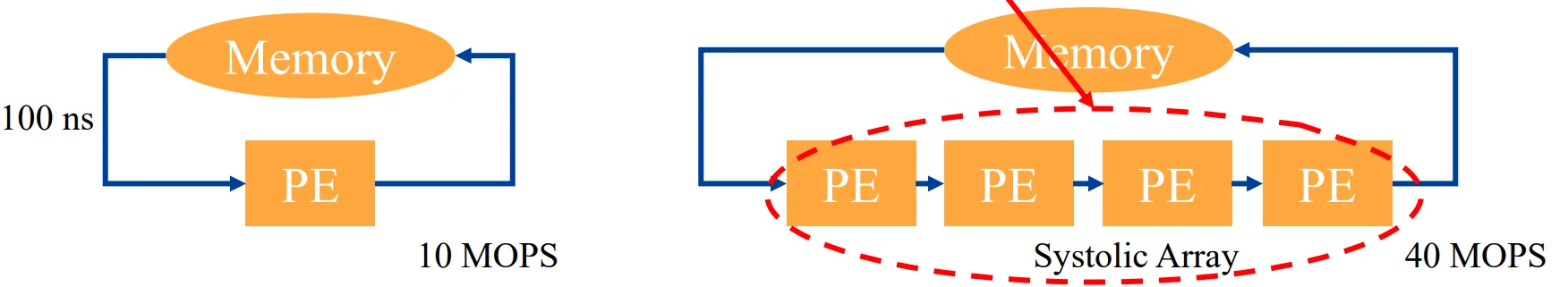

基本定义： 脉动架构是一个由处理单元（Processing Element, PE）构成的网络，能够有节奏地计算并传输数据。

“脉动”（Systolic）一词类比于血液在心脏泵力下通过动脉血管的规则流动。在电路中，PE 就像心脏一样，规则地泵入和泵出数据，以维持规则的数据流,。

脉动架构的主要特点

1. 处理单元（PE）一致性： 典型情况下，阵列中的每一个节点（PE）都是相同的。
2. 局部互连性： 每个 PE 只与其相邻的 PE 进行通信，全局布线较少。这种通信具有局部性（Locality）且非常规则。
3. 全流水化设计： 脉动阵列通常是全流水的，PE 间的所有通信边沿都包含延迟单元。
4. SIMD 系统： 它属于单指令多数据（SIMD）系统，特别适用于对大量规则数据流进行单一的重复计算。

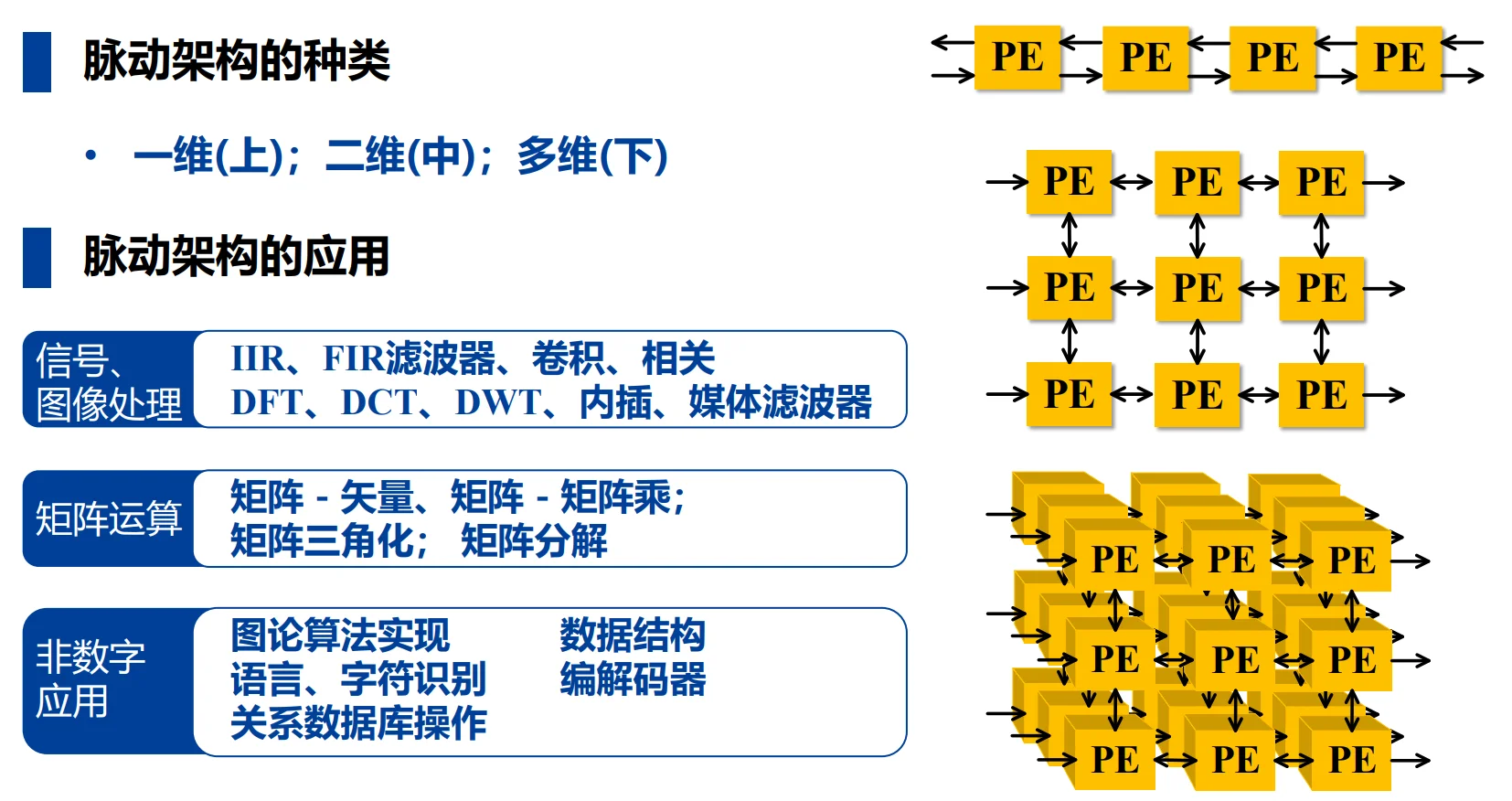

4. 脉动阵列的种类与应用¶

这是为您整理的《VLSI数字通信原理与设计》第八章——板块二：脉动架构的设计方法的学习笔记。

二、脉动架构的设计方法 (Design Methodology)¶

脉动架构的设计核心在于将算法转化为规则的图形表示，再通过数学变换映射到硬件电路上。其核心技术被称为线性映射技术 (Linear Mapping)。

2.1 核心设计流程¶

脉动阵列的设计通常遵循以下四个标准化步骤：

1. 绘制算法的规则依赖图 (Regular DG)。
2. 添加空间与时间矢量（投影矢量 \(d\)、处理器空间矢量 \(p\) 和调度矢量 \(s\)）。
3. 进行边缘映射 (Edge Mapping)。
4. 构造最终的脉动阵列电路。

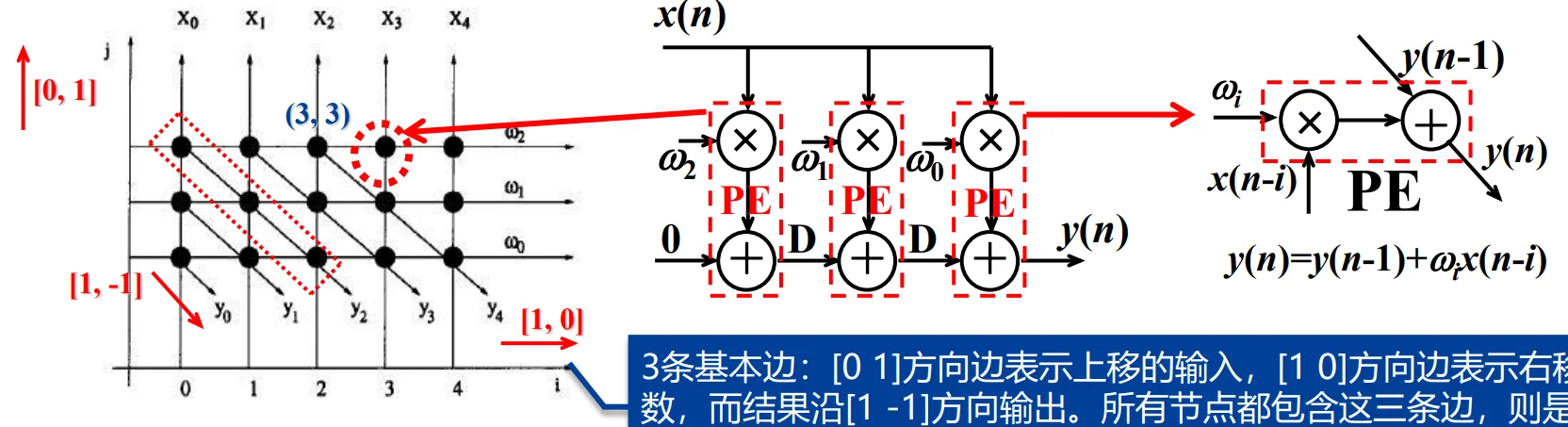

2.2 依赖图 (Dependence Graph, DG)¶

1. 定义： DG 是描述算法中运算关系的有向图，其中节点代表计算，边代表节点间的优先约束（执行顺序）。
2. 规则 DG (Regular DG)： 若 DG 中任意节点沿某一方向的边，在所有其他节点处也沿相同方向存在，则称之为规则 DG。
3. DG 与 DFG 的区别：

DG	DFG
包含算法所有循环的计算	通常只包含一个循环
不包含延时单元	包含延时单元

2.3 线性映射中的矢量定义¶

为了将二维或多维的算法过程映射到一维或低维的 PE 阵列中，需要定义以下关键矢量:

1. 节点标号矢量 \(I\)： 描述 DG 中节点的位置，如 \(I^T = (i, j)\)。
2. 投影矢量 \(d\)： \(d^T = (d_1, d_2)\) , 又称迭代矢量，给出投影方向。落在该矢量方向上的所有节点将被映射到同一个 PE 上执行。
3. 处理器空间矢量 \(p\)： \(p^T = (p_1, p_2)\) , 决定节点 \(I\) 被分配到哪一个标号的 PE。计算公式为：\(Processor\ ID = p^T I\)。
4. 调度矢量 \(s\)： \(s^T = (s_1, s_2)\) , 决定节点 \(I\) 在何时被执行。计算公式为：\(Time\ Slot = s^T I\)。

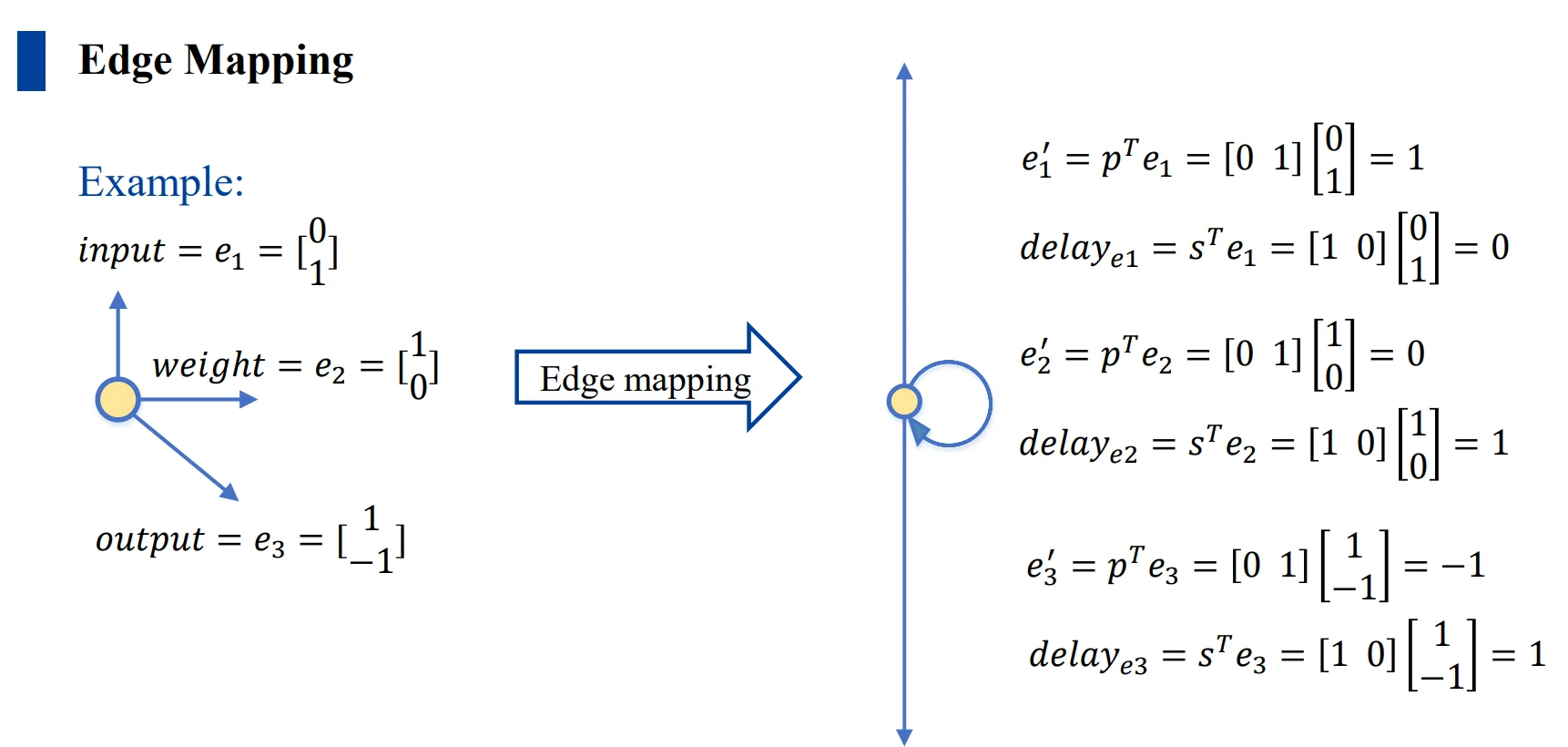

2.4 边缘映射 (Edge Mapping)¶

这是从抽象图到具体电路的关键：

• 方向映射： DG 中的边 \(e\) 映射到 PE 阵列后，其物理连接方向为 \(e^{\prime} = p^T e\)。
• 延迟映射： 映射后的边所包含的寄存器（延时单元）数量为 \(D = s^T e\)。

2.5 硬件利用效率 (HUE)¶

硬件利用效率衡量 PE 在时间轴上的忙碌程度。

• 公式： \(HUE = \frac{1}{|s^T d|}\)。
• 物理意义： \(|s^T d|\) 代表同一 PE 执行相邻两个任务之间的时间间隔。该值越大，表示 PE 空闲时间越多，利用率越低。在理想设计（如 \(B1\) 设计）中，\(s^T d = 1\)，此时 \(HUE = 100\%\)。

2.6 案例：FIR 设计 \(B1\) 方案¶

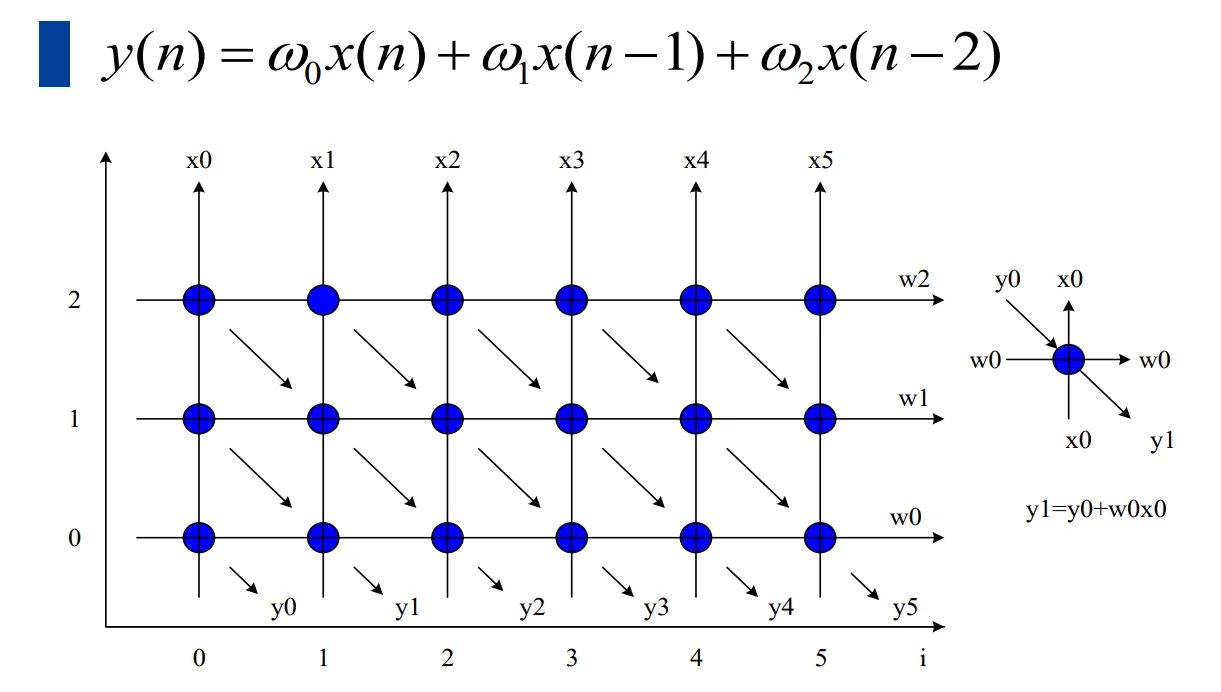

以 3 阶 FIR 滤波器：

为例，选取 \(d^T=(1, 0), p^T=(0, 1), s^T=(1, 0)\)：

这是为您整理的《VLSI数字通信原理与设计》第八章——板块三：典型应用案例分析的学习笔记。

---

三、典型应用案例分析 (Applications)¶

本部分通过 FIR 滤波器和卷积神经网络（CNN）两个典型案例，展示如何利用线性映射技术设计不同的脉动阵列架构。

3.1 FIR 滤波器脉动阵列设计 (FIR Systolic Arrays)¶

根据投影矢量 \(d\)、处理器空间矢量 \(p\) 和调度矢量 \(s\) 选取方案的不同，FIR 滤波器可以衍生出多种脉动架构设计：

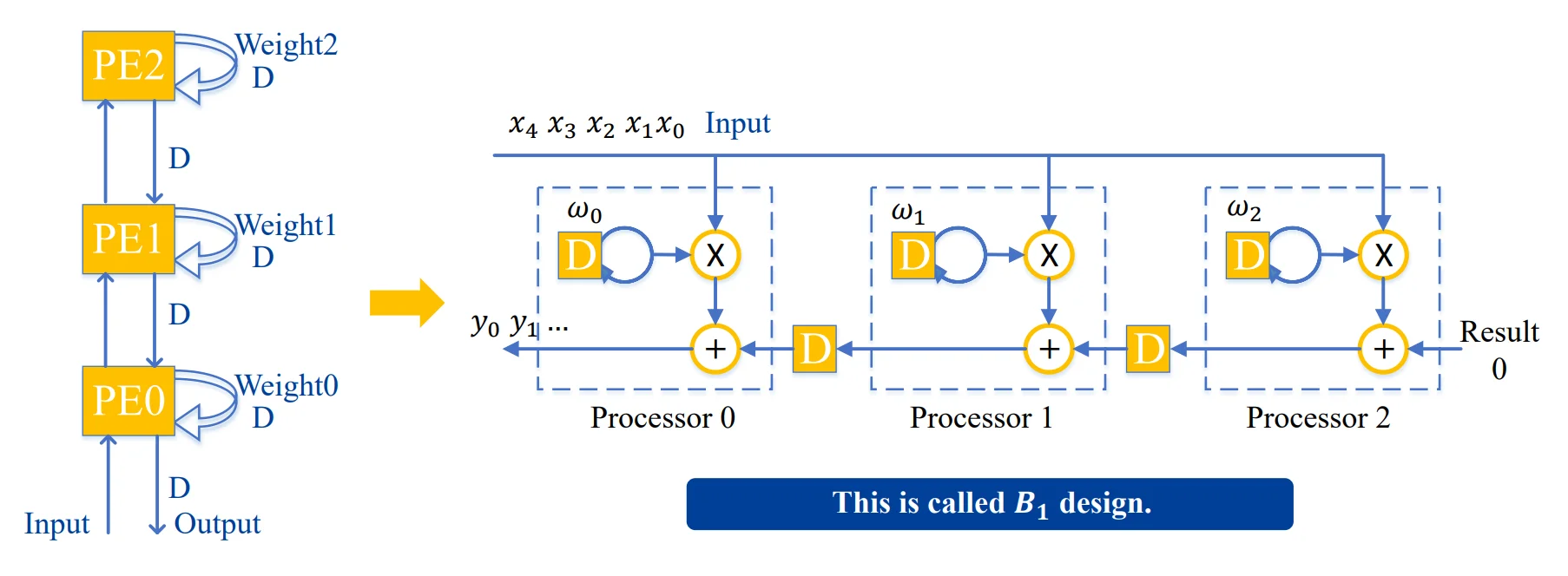

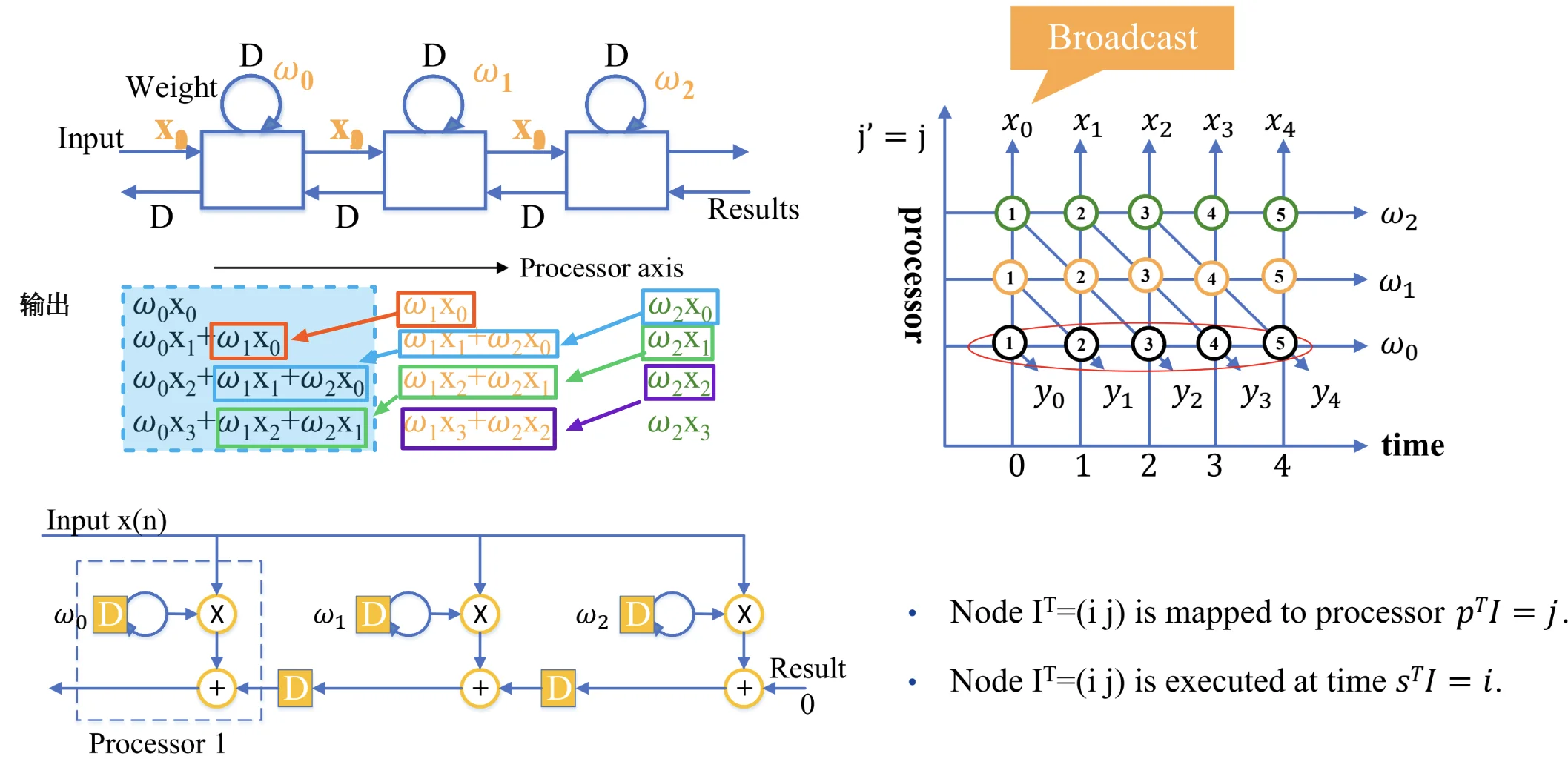

3.1.1 B1 设计方案 (Broadcast Inputs, Move Results, Weights Stay)¶

• 矢量选择： \(d^T = (1, 0), p^T = (0, 1), s^T = (1, 0)\)。
• 性能： 由于 \(|s^T d| = 1\)，其 硬件利用效率 (HUE) 为 100%。
• 边缘映射特性：
  • 输入 \(x\)： 前向广播 (Input forward)，无延迟单元 (\(s^Te=0\))。
  • 权重 \(w\)： 固定在 PE 中 (Weights stay)，内部循环有延迟。
  • 结果 \(y\)： 向后移动 (Result backward)，PE 间包含延迟单元 (\(s^Te=1\))。

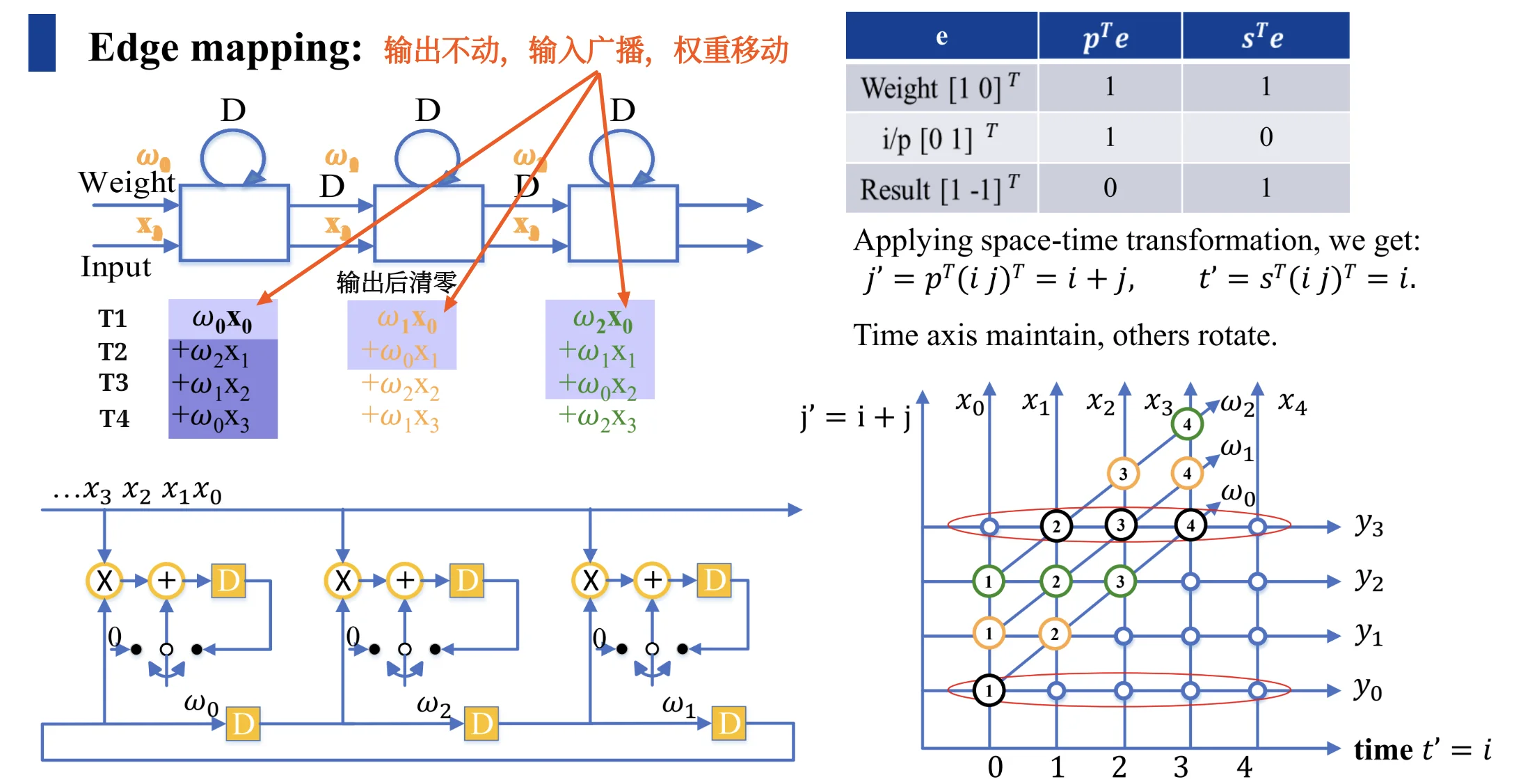

3.1.2 B2 设计方案 (Broadcast Inputs, Move Weights, Results Stay)¶

• 矢量选择： \(d^T = (1, -1), p^T = (1, 1), s^T = (1, 0)\)。
• 性能： \(HUE = 100\%\)。
• 边缘映射特性： 输入 \(x\) 广播，权重 \(w\) 移动，结果 \(y\) 固定在 PE 内。

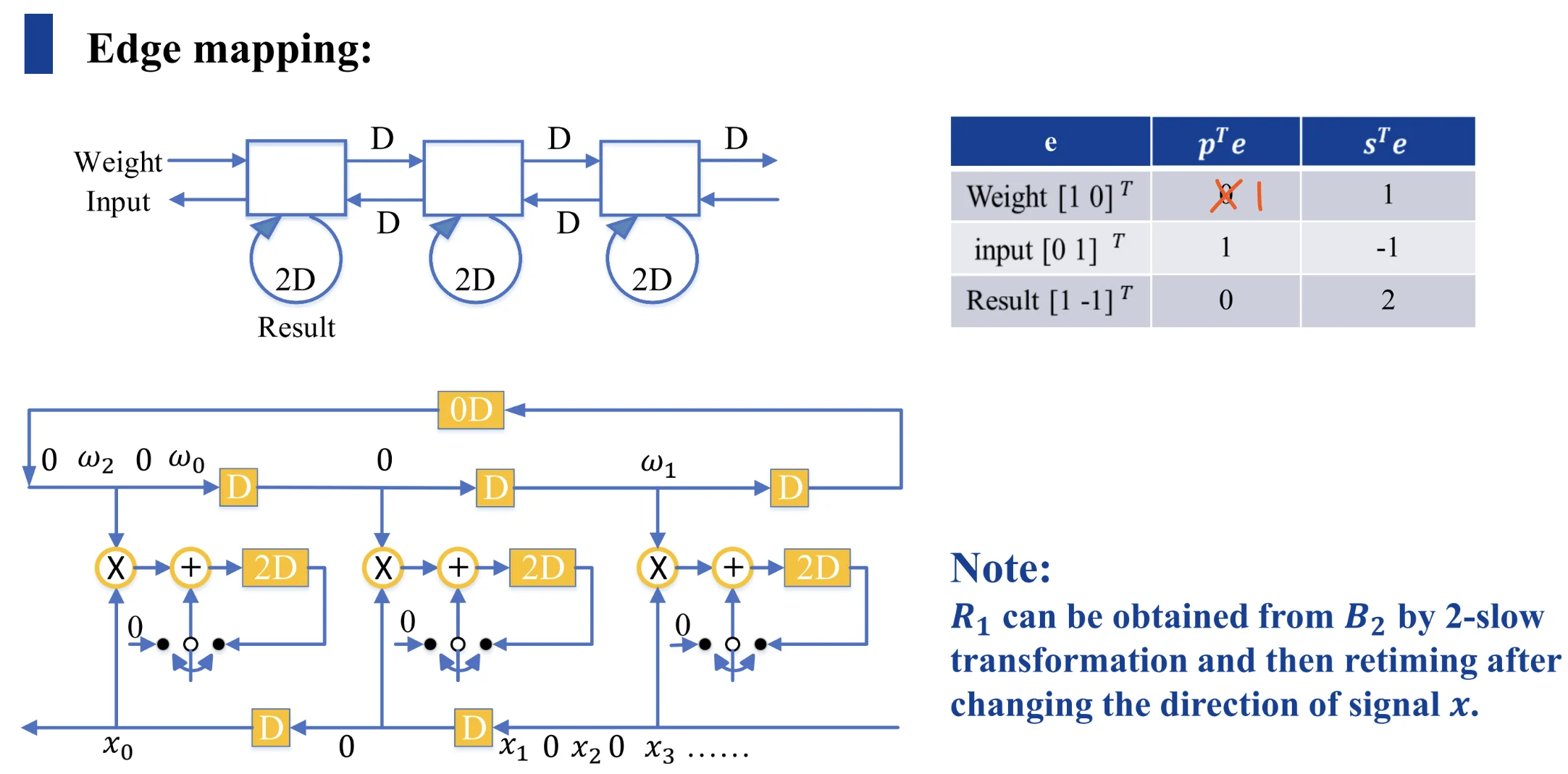

3.1.3 F 设计与 R1 设计¶

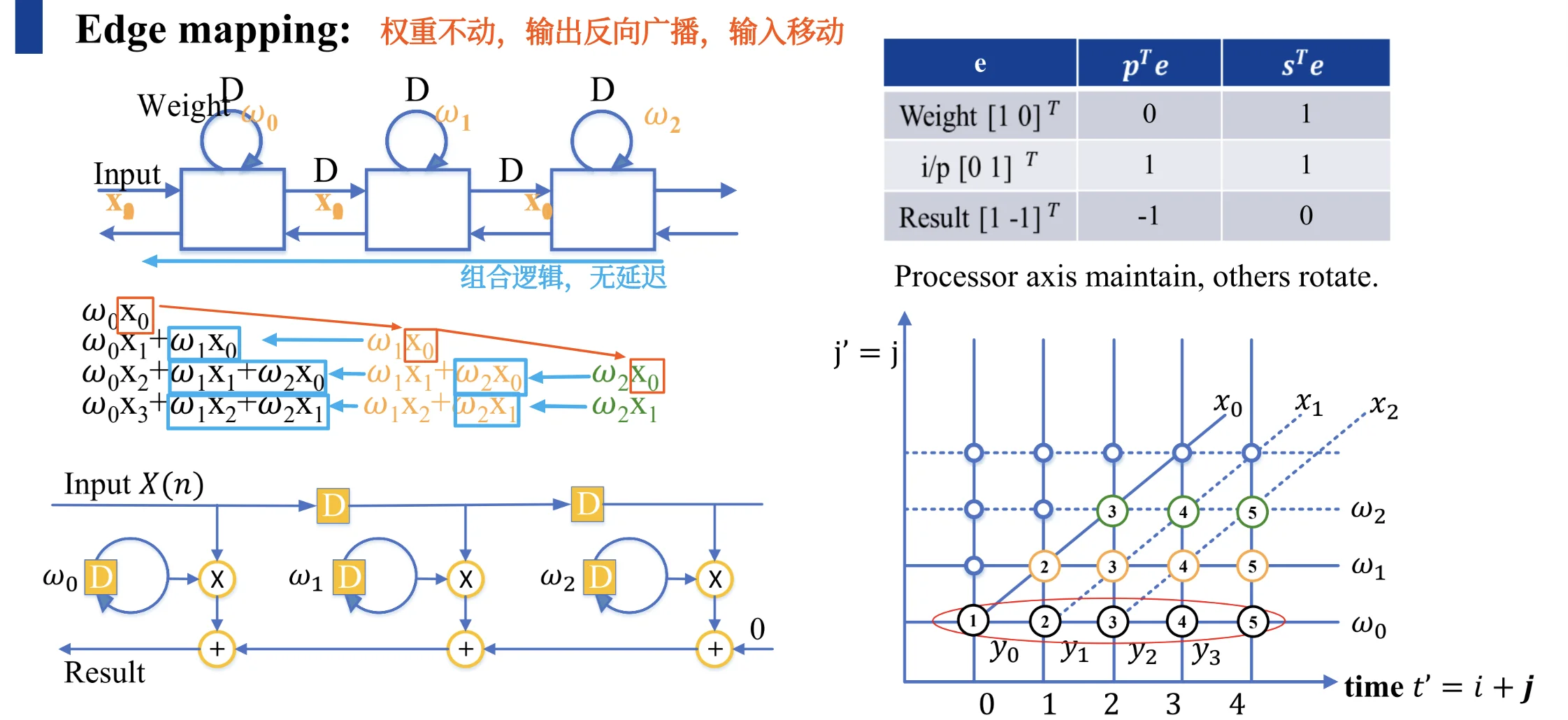

F 设计 (Fan-In Results)： 结果反向广播，输入移动，权重固定。\(s^T = (1, 1)\)，输入和权重均带有延迟单元。

R1 设计： 结果固定，输入与权重以相反方向移动。其特点是 \(s^T d = 2\)，导致 \(HUE = 50\%\)，即 PE 每两个时钟周期才执行一次有效计算。

注： R1 设计可以通过对 B2 设计进行 2-slow 变换并重定时（Retiming）得到。

---

3.2 卷积神经网络 (CNN) 硬件设计¶

在 CNN 加速器设计中，脉动阵列的核心目标是实现数据复用 (Data Reuse)，以减少对外部存储（DRAM）的访问带宽需求。

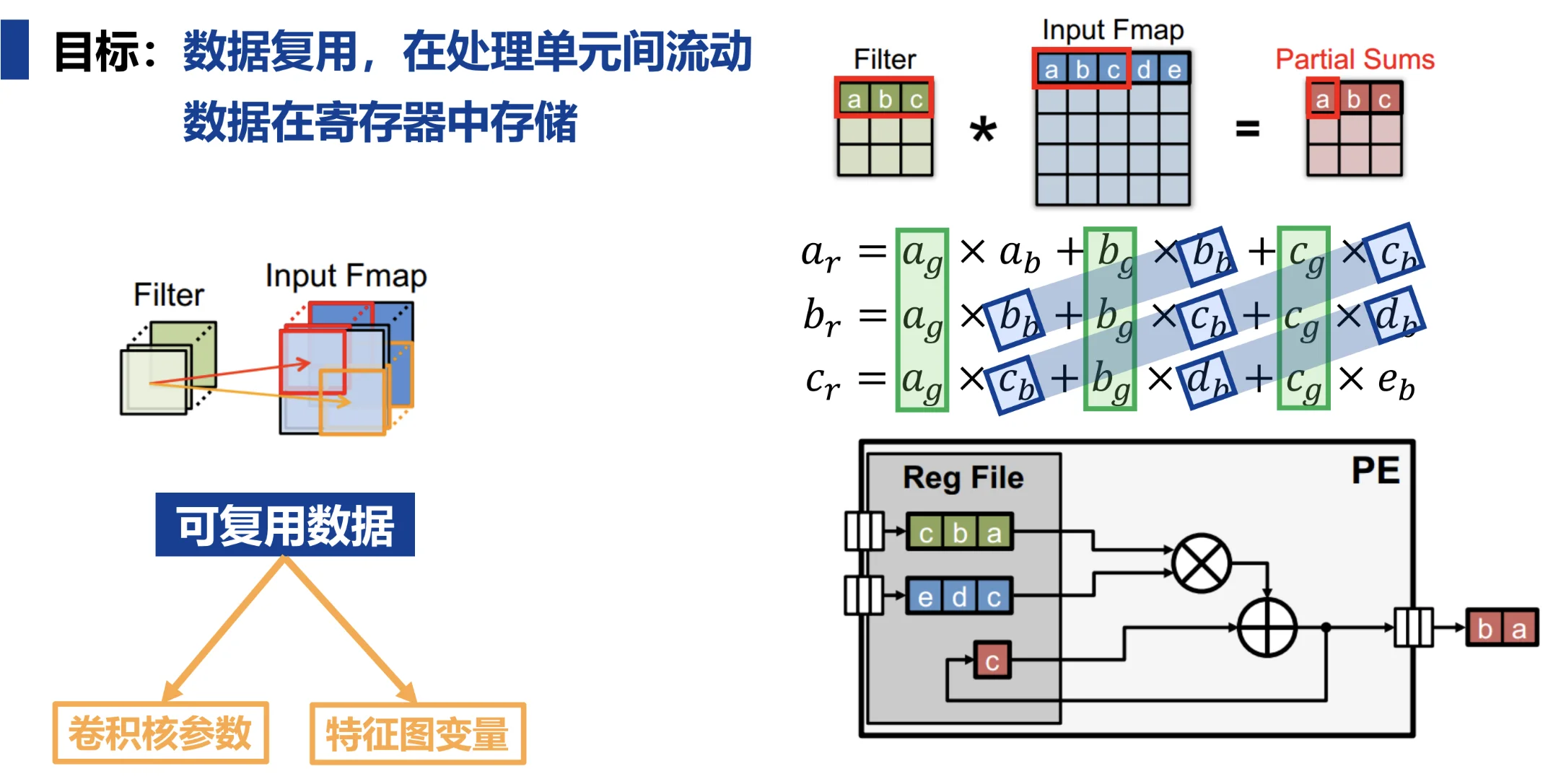

3.2.1 行固定 (Row-Stationary, RS) 卷积设计¶

这是 Eyeriss 等高效能加速器采用的核心策略，旨在最大化利用 PE 内部的寄存器堆 (Register File)。

数据复用策略：

1. 卷积核复用 (Filter Reuse)： 同一卷积核参数在水平方向上的 PE 间复用。
2. 特征图复用 (Fmap Reuse)： 特征图变量沿 PE 阵列的对角线方向复用。
3. 部分和累加 (Partial Sum Accumulation)： 计算出的部分和在垂直方向上进行移位累加。

3.2.2 维度扩展¶

• 一维到二维： 通过将一维行固定设计进行排布，可以处理更大规模的卷积运算（如 \(3 \times 3\) 卷积核处理 \(5 \times 5\) 特征图）。
• 能效优化： 通过这种脉动阵列的数据流控制，相比于传统设计，能量效率可以得到显著提升。

更详细的示意图见 cnn.md
