1. 本章主线

这一章要回答的核心问题是：带环路（反馈）的 DSP 系统，速度极限由什么决定？

  • 对一个具体电路结构，时钟能打多快，先看关键路径（Critical Path）。
  • 对一个带反馈环路的算法/系统，即使不断优化硬件，单次迭代也不可能无限快，它还受到迭代边界（Iteration Bound） 的限制。

可以先记住一句话：

关键路径限制“这版结构的时钟周期”；迭代边界限制“这个带环算法的迭代周期下限”。

2. 课件页码索引（便于对照）

主题 对应页码 重点抓什么
引言：为什么研究迭代边界 p2 含环路系统的极限速度
DSP 算法与 FIR 示例 p4-p7 迭代、关键路径、结构变化
图形表示方法 p8-p18 框图、SFG、DFG、DG
基本概念 p20-p24 路径、关键路径、环路、环路边界
迭代边界定义与性质 p26-p28 关键环路、因果性、理论下限
LPM 计算方法 p29-p33 矩阵定义、递推、对角线取最大
三种周期关系 p36-p37 采样周期、迭代周期、时钟周期
本章总结 p38 会找关键路径，会算迭代边界

3. DSP 算法与“迭代”

3.1 DSP 算法的特点

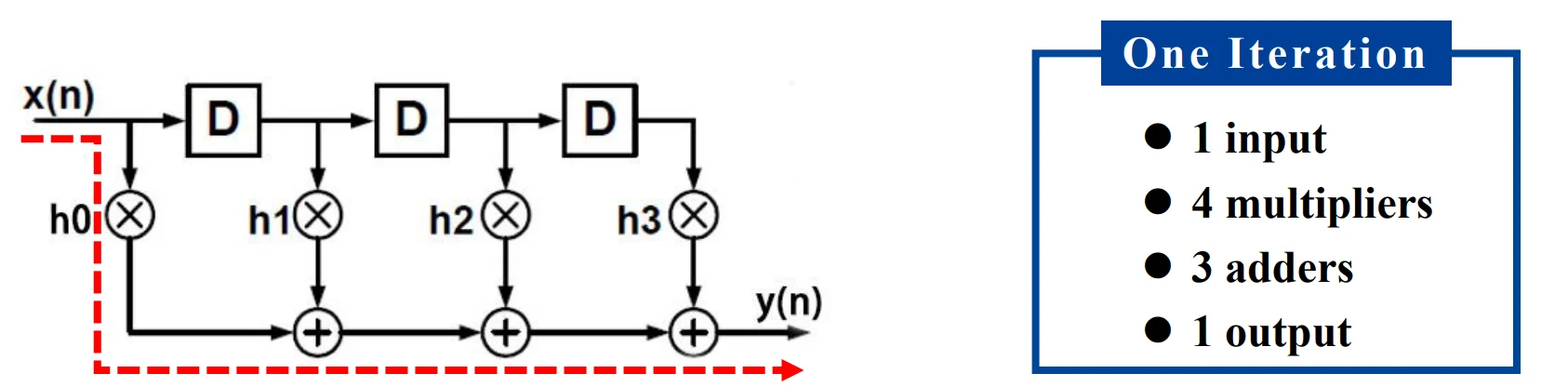

课件用 FIR 滤波器举例：

\[ y(n)=\sum_{k=0}^{N-1} h(k)x(n-k) \]

alt text

DSP 算法通常是持续处理输入流的，不像普通程序那样“执行完就结束”。因此：

  • 一次循环体执行 = 一次迭代（iteration）
  • 完成一次迭代所需时间 = 迭代周期（iteration period）

3.2 一个直观理解

如果系统每次迭代处理一个输入样点并产生一个输出样点，那么：

  • 迭代越快，系统吞吐率越高
  • 但“快到什么程度”并不是只看运算器快不快
  • 一旦系统里有反馈环路，就会出现结构性速度极限

4. DSP 算法的几种表示方法

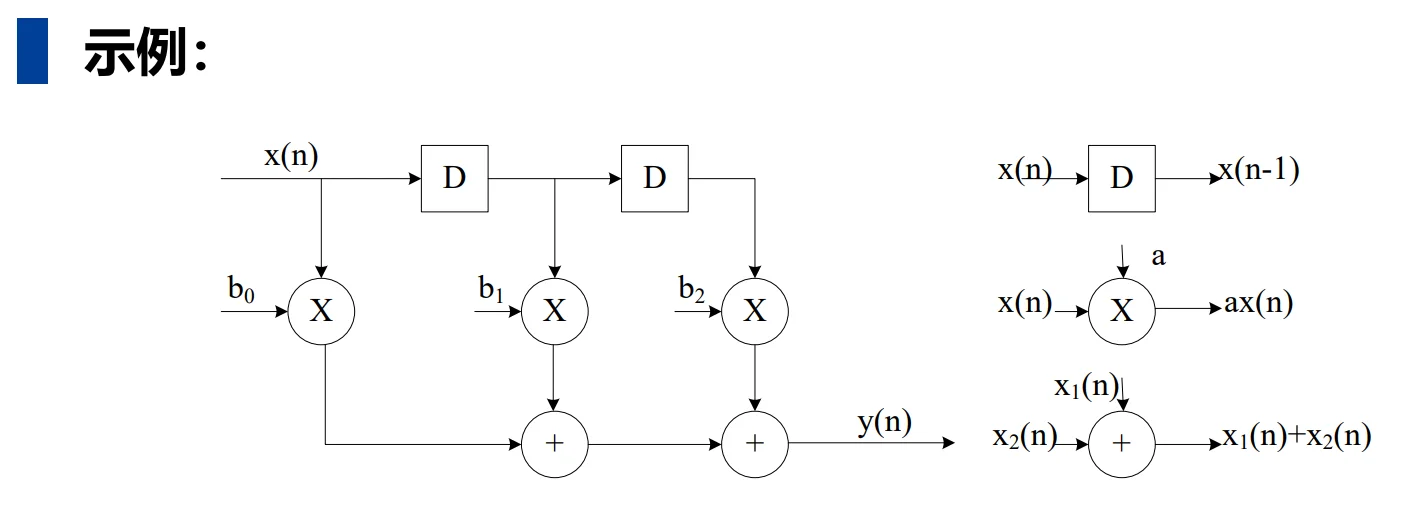

4.1 框图（Block Diagram）

特点：

  • 用功能块和有向边描述系统
  • 有向边表示数据流方向
  • 边上可以带有 0 个或多个延时单元
  • 常用于从系统功能角度描述 DSP 结构

适合理解“系统做了什么”。
alt text

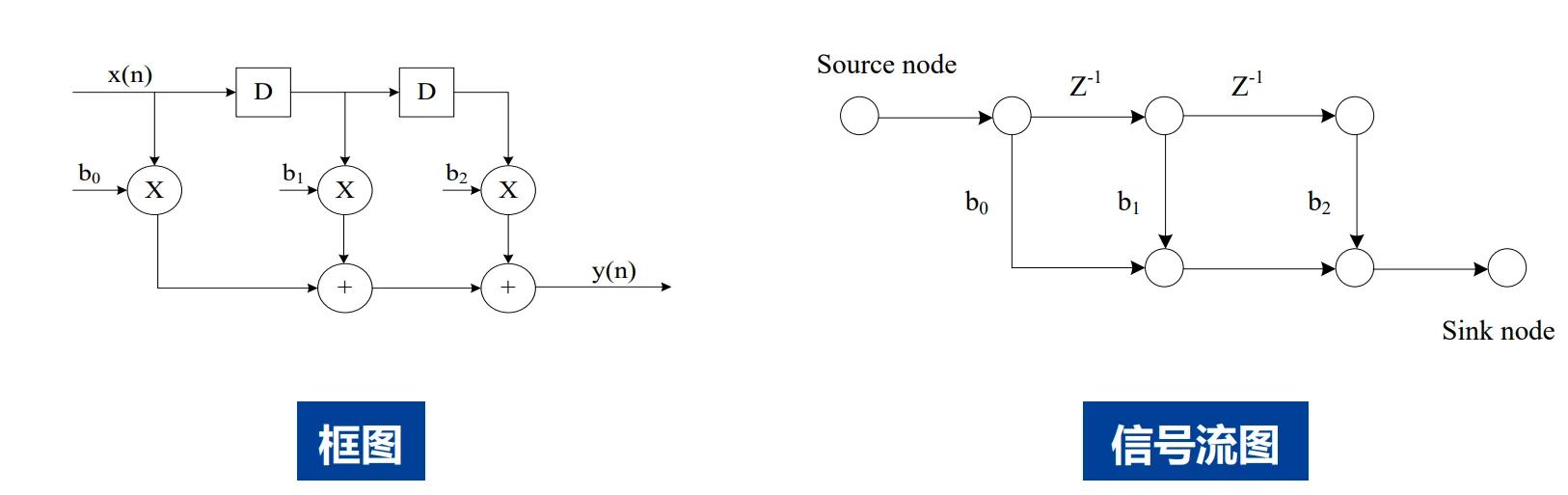

4.2 信号流图（SFG, Signal Flow Graph）

特点：

  • 由节点和有向边组成
  • 节点表示计算/任务
  • 边通常表示常数增益或延时
  • 有源节点（source node）和汇节点（sink node）

适合理解线性数字网络结构。
alt text

转置变换（Transposition）

对 单输入单输出（SISO）线性系统，可以做转置变换，且系统功能不变：

  1. 所有边方向反向
  2. 交换输入和输出

这个结论在 FIR 结构变换中非常重要。

4.3 数据流图（DFG, Data-Flow Graph）

这是本章最关键的图模型之一。

DFG 的特点：

  • 只描述一次迭代过程
  • 节点表示一次运算/任务执行
  • 节点带有计算时间
  • 有向边表示节点之间的通信关系
  • 边上可带非负延迟（如 \(D\) 或 \(Z^{-1}\)）

DFG 中每条边都体现了优先顺序约束：

  • 无延迟边：表示迭代内优先关系
  • 有延迟边：表示迭代间优先关系

DFG 的粒度

  • 细粒度：节点细到加法、乘法等基本运算
  • 粗粒度：节点是滤波、FFT 等复杂功能块

Single-rate 与 Multi-rate

课件还区分了：

  • Single-rate DFG：各节点速率一致
  • Multi-rate DFG：不同节点工作速率不同

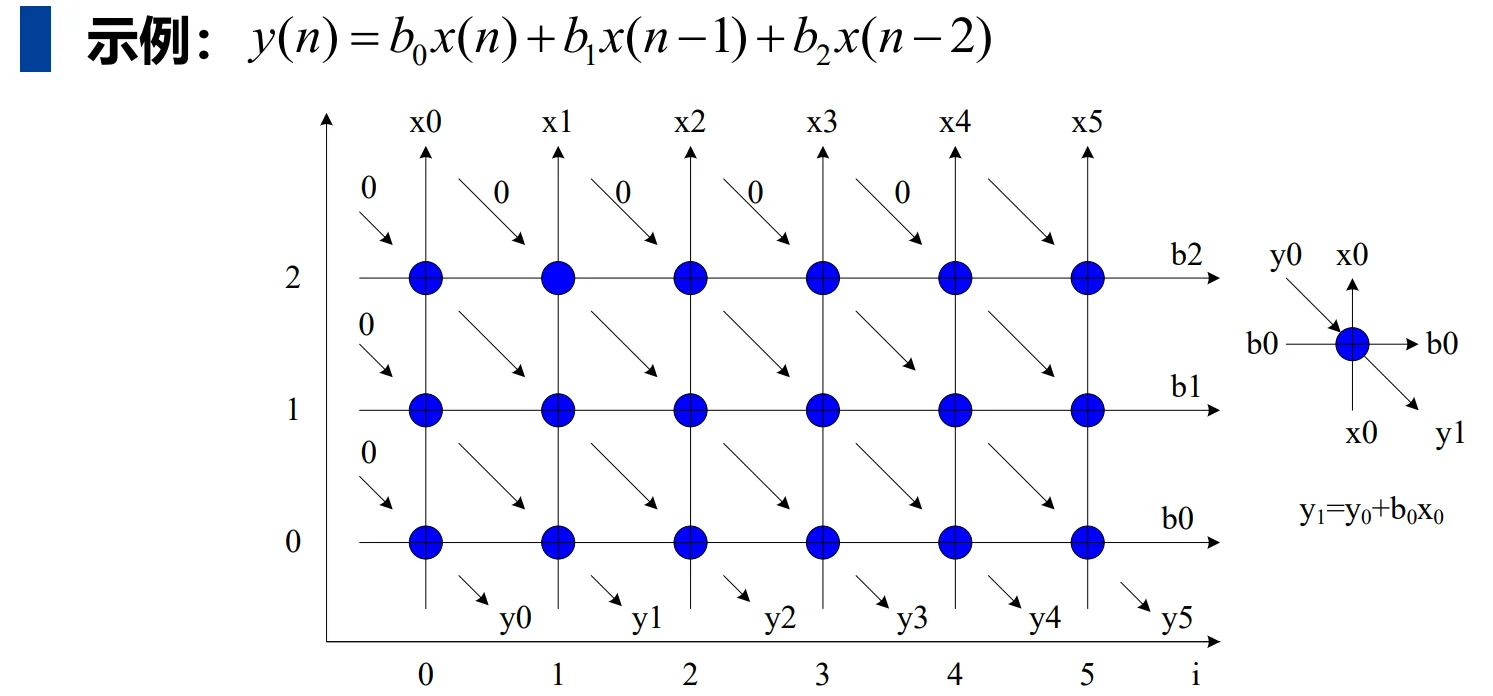

4.4 依赖图（DG, Dependence Graph）

特点：

  • 强调算法计算间的依赖关系
  • 在脉动阵列（systolic array） 分析里很常见

alt text
适合看“谁依赖谁”，尤其适合映射到规则阵列结构。

5. 基本概念：路径、关键路径、环路、环路边界

5.1 路径与关键路径

  • 路径：数据在任意两节点间沿有向边和中间节点形成的通路
  • 关键路径：所有无延迟路径中执行时间最长者

要点：

  • 关键路径只看无延迟链
  • 它直接决定最小时钟周期

5.2 迭代、迭代周期、时钟周期

  • 迭代：DFG 中所有节点各执行一次
  • 迭代周期 \(T_{it}\)：处理一个输入样点并输出一个结果所需的平均时间
  • 时钟周期 \(T_{clock}\)：电路时钟的周期，由关键路径决定

注意区分：

  • 时钟周期是硬件级节拍
  • 迭代周期是算法级吞吐时间
  • 它们有时相等，有时不相等

5.3 环路（Loop）

环路：起点和终点为同一节点的有向路径。

带反馈 DSP 系统的速度分析，核心就在环路上。

5.4 环路边界（Loop Bound）

对于第 \(L\) 个环路，定义：

\[ T_{LoopBound,L}=\frac{T_L}{w_L} \]

其中：

  • \(T_L\)：该环路上所有节点的总计算时间
  • \(w_L\)：该环路上的延时数

为什么要“除以延时数”？

这是本章最容易“看懂公式、没懂含义”的地方，这里会触及到迭代边界的本质，请看如下例子：

更详细的解说可以参考 迭代边界-详细讲解

直观理解：

例子 A：没有反馈的系统（FIR 滤波器，开环）

算法：\(y[n] = x[n] + x[n-1]\)
（当前输出 = 当前输入 + 上一个输入）

  • 算 \(y[1]\) 时：需要 \(x[1]\) 和 \(x[0]\) 相加。
  • 算 \(y[2]\) 时：需要 \(x[2]\) 和 \(x[1]\) 相加。

思考：我能把系统加速到多快？
答案是：无限快（只要你有钱）！
因为 \(y[1]\) 和 \(y[2]\) 互不依赖。我可以买 100 个加法器并排放在那里，同时算 \(y[1]\) 到 \(y[100]\)。虽然每个输出从进去到出来都要经历 10ns，但我可以每一纳秒甚至每一皮秒吐出一个结果（这就是流水线和并行处理的威力）。
结论：没有反馈的系统，吞吐率没有理论上限，砸钱加硬件就能变快。

例子 B：有反馈的系统（IIR 滤波器，闭环）—— 这就是迭代边界存在的根源

算法：\(y[n] = y[n-1] + x[n]\)
（当前输出 = 上一个输出 + 当前输入）

  • 算 \(y[1]\) 时：需要 \(y[0]\) + \(x[1]\)
  • 算 \(y[2]\) 时：需要 \(y[1]\) + \(x[2]\)
  • 算 \(y[3]\) 时：需要 \(y[2]\) + \(x[3]\)

思考：现在我还能无限加速吗？
绝对不行！ 因为你要算 \(y[2]\)，就必须等 \(y[1]\) 算完！而算 \(y[1]\) 雷打不动需要 10ns。
就算你是个土豪，买了 1 万个加法器，另外 9999 个加法器也只能干瞪眼等着。你无法跨越时间去预知 \(y[1]\) 的结果。
因此，这个系统平均出一个点的时间（迭代周期），永远不可能低于 10ns。

本质理解：
迭代边界，就是“时光不能倒流、因果不能打破”在硬件上的体现。
前向的数据（没有环路）可以无限流水线化、并行化；但反馈环路里存在严格的“辈分”依赖，长辈没生出来，晚辈就绝不可能出生。这个“等待长辈出生”的最短时间，就是性能上限（也就是迭代周期 \(T_{it}\) 的下限，即迭代边界 \(T_{\infty}\)）。

例子 C：跨步反馈系统

算法：\(y[n] = y[n-2] + x[n]\)

  • 算 \(y[2]\) 时，需要 \(y[0]\) + \(x[2]\)
  • 算 \(y[3]\) 时，需要 \(y[1]\) + \(x[3]\)
  • 算 \(y[4]\) 时，需要 \(y[2]\) + \(x[4]\)

你看出来区别了吗？
\(y[2]\) 和 \(y[3]\) 之间没有依赖关系了！
\(y[2]\) 等的是 \(y[0]\)；\(y[3]\) 等的是 \(y[1]\)。偶数项自己玩，奇数项自己玩。

这时候，如果你买 2 个加法器：
* 加法器 A 专门负责算偶数项：\(y[0] \rightarrow y[2] \rightarrow y[4]...\) （每步耗时 10ns）
* 加法器 B 专门负责算奇数项：\(y[1] \rightarrow y[3] \rightarrow y[5]...\) （每步耗时 10ns）

这两个加法器可以完全同时工作！
虽然每个加法器依然是每 10ns 吐出一个结果，但因为有两个系统在并行，从外部看，系统每 10ns 可以吐出 2 个结果。
那么平均分摊下来，算出一个样点需要的时间就是：10ns / 2 = 5ns。

5.5 一个非常重要的结论

课件 p24 特别说明：

两个结构可以具有相同的环路边界，但关键路径不同。

这说明：

  • 关键路径和环路边界不是一回事
  • 缩短关键路径并不一定改变迭代边界
  • 关键路径是“局部无延迟链”的限制
  • 环路边界是“反馈环整体吞吐率”的限制

6. 迭代边界（Iteration Bound）

6.1 定义

迭代边界就是所有环路边界中的最大值：

\[ T_{\infty}=\max_{L\in \mathcal{L}} \frac{T_L}{w_L} \]

其中：

  • \(\mathcal{L}\) 是系统中所有环路的集合
  • 取到最大值的那个环路叫做关键环路（critical loop）

6.2 物理意义

迭代边界给出了：

带反馈环路 DSP 算法，其迭代周期能够达到的理论下限。

也就是说：

\[ T_{it} \ge T_{\infty} \]

不管你：

  • 用更快的运算器
  • 做更多并行
  • 做更高效调度

只要算法本身的反馈依赖没有被本质改变，迭代周期都不可能低于这个下限。

6.3 迭代边界的特点

（1）环路必须含有延时元件

如果某个环路的延时数 \(w_L=0\)，那么：

\[ \frac{T_L}{0}=\infty \]

这对应非因果系统，无法硬件实现。

因此：

  • 可实现系统必须是因果系统
  • 环路上必须有延时单元

（2）迭代边界是“所有实现方案”共同受限的下界

它不是某个结构偶然得到的值，而是：

  • 带反馈算法性能的重要参数
  • 描述“这个程序硬件实现后最快能有多快”的根本指标

（3）关键路径和迭代边界可能分别主导系统

  • 若关键路径大，说明单拍太长，时钟打不上去
  • 若迭代边界大，说明即使时钟很快，反馈迭代吞吐率仍受限

7. LPM：最长路径矩阵法（Longest Path Matrix）

这是课件给出的迭代边界系统计算方法。

7.1 基本定义

设系统中共有 \(d\) 个延时单元，记为 \(d_1,d_2,\dots,d_d\)。

构造一系列矩阵：

\[ L^{(m)},\quad m=1,2,\dots,d \]

其中元素 \(l_{i,j}^{(m)}\) 的含义是：

从延时单元 \(d_i\) 到延时单元 \(d_j\) 的所有路径中，
恰好经过 \(m-1\) 个中间延时单元（不含起点和终点延时）时，
这些路径的最长计算时间。

若这样的路径不存在，则：

\[ l_{i,j}^{(m)}=-1 \]

7.2 递推公式

课件给出的递推关系为：

\[ l_{i,j}^{(m+1)}=\max_{k\in K}\left(-1,\,l_{i,k}^{(1)}+l_{k,j}^{(m)}\right) \]

其中 \(K\) 表示所有可能的中间延时节点索引集合。

理解方式:

  • 先用一个“1 段路径” \(l_{i,k}^{(1)}\)
  • 再接一个“m 段路径” \(l_{k,j}^{(m)}\)
  • 看拼起来后谁最长

7.3 为什么只看对角线？

因为：

  • \(l_{i,i}^{(m)}\) 表示从 \(d_i\) 出发又回到 \(d_i\) 的路径
  • 这本质上就是一个环路
  • 且这个环路中含有 \(m\) 个延时

所以：

\[ \frac{l_{i,i}^{(m)}}{m} \]

就是一个环路边界。

于是：

\[ T_{\infty}=\max_{i,m}\frac{l_{i,i}^{(m)}}{m} \]

7.4 LPM 计算步骤（人类计算）

第 1 步：给所有延时编号

把图中的所有延时单元标成 \(d_1,d_2,\dots,d_d\)。

第 2 步：写出 \(L^{(1)}\)

  • 看从 \(d_i\) 到 \(d_j\) 是否存在中间不再穿过其他延时的路径
  • 若存在，把该路径的最长计算时间填入
  • 若不存在，填 \(-1\)

第 3 步：递推求 \(L^{(2)},L^{(3)},\dots\)

按递推公式逐级计算，直到 \(m=d\)。

第 4 步：收集所有对角线元素

把所有 \(l_{i,i}^{(m)}\) 找出来。

第 5 步：分别除以 \(m\)

每个对角线元素对应一个环路边界：

\[ \frac{l_{i,i}^{(m)}}{m} \]

第 6 步：取最大值

最大者就是迭代边界：

\[ T_{\infty} \]

7.5 LPM 计算时的注意点

  1. \(-1\) 表示“无路径”，不是 0。
  2. 只有对角线元素才直接对应环路。
  3. 不是所有矩阵元素都要拿来除以 \(m\)，只看 \(l_{i,i}^{(m)}\)。
  4. 关键环路不一定是“节点最多的环”，而是 \(T_L/w_L\) 最大的环。
  5. 做题时不要把“关键路径”和“迭代边界”混在一起。

8. 三种周期的关系：采样周期、迭代周期、时钟周期

8.1 采样周期

采样周期\(T_{s}\)：输入信号相邻样点之间的时间间隔。

它主要由应用决定，例如：

  • 语音
  • 图像
  • 通信信号

不同场景的采样周期不同。

8.2 迭代周期

迭代周期\(T_{\text{it}}\)：完成一次算法迭代所需的平均时间。

它取决于：

  • 时钟周期
  • 每次迭代需要多少个时钟
  • 每次迭代产生多少输出样点

8.3 时钟周期

时钟周期\(T_{\text{clock}}\)：硬件电路的工作节拍。

它由关键路径决定。

8.4 实时处理条件

实时处理要求：

\[ T_{it}=T_s \]

即：

  • 系统处理一个样点的速度
  • 必须跟外部输入样点到达速度匹配

8.5 课件中的三种情况

流水线（Pipelining）

课件给出的典型情况：

\[ T_{clock}=T_{it}=T_s \]

含义：每拍稳定推出一个结果，节拍和吞吐一致。

并行处理（Parallel Processing）

  • 时钟周期可以较慢
  • 但通过并行硬件，整体迭代周期仍可满足采样周期

即：

  • \(T_{clock}\neq T_{it}\)
  • \(T_{clock}\neq T_s\)

折叠（Folding）

  • 用较少硬件复用完成更多计算
  • 因此需要更快时钟来支撑一个迭代

同样有：

  • \(T_{clock}\neq T_{it}\)
  • \(T_{clock}\neq T_s\)

9. 最容易混淆的几个点

9.1 关键路径 vs 迭代边界

项目 关键路径 迭代边界
看什么 无延迟路径 所有带延迟环路
反映什么 单拍时钟能多快 单次迭代最快能多快
主要决定 时钟周期下限 迭代周期下限
是否与具体结构强相关 很强 更偏算法/反馈本质

一句话区分：

  • 关键路径：限制“单拍”
  • 迭代边界：限制“反馈吞吐”

9.2 时钟周期 vs 迭代周期

  • 一个迭代可能只需 1 个时钟，也可能要多个时钟
  • 所以二者不总相等
