SoC Processor

I. CISC 与 RISC 架构对比及主流 ISA 生态¶

在 SoC 处理器的选型与系统设计中，理解指令集架构（ISA）的设计流派及其背后的商业生态是至关重要的。

1.1 CISC 与 RISC 的核心设计哲学对比¶

早期的计算机（如 ENIAC）编程十分困难，后来发展出了复杂指令集（CISC），目的是通过硬件直接实现复杂的高级任务（如字符串搜索）。随着编译技术的发展和对指令执行效率（流水线）的追求，精简指令集（RISC）应运而生，提倡用更基础、更快速的简单指令组合来完成任务。

两者在系统级硬件设计上的具体对比如下：

1.2 主流指令集（ISA）商业生态与特性¶

当前的通用处理器市场主要被三大指令集架构占据，SoC 设计者需要根据应用场景（桌面/服务器端、移动嵌入式端、低成本开源物联网等）进行选型：

(1) Intel x86 (AMD64) —— PC 与服务器领域的霸主¶

• 架构类型：CISC 架构。
• 指令特征：变长指令，允许在执行算术指令时直接进行内存访问（不局限于 Load/Store）。
• 商业模式：主要面向 OEM（原始设备制造商），不对外授权 IP 核心。
• 主要厂商：Intel, AMD, VIA (兆芯) 等。
• 应用领域：处于绝对主导地位的个人电脑（Laptop, Desktop）和服务器（Server）市场。

(2) ARM —— 移动与嵌入式领域的绝对核心¶

• 架构类型：(曾经的) RISC 架构（Advanced RISC Machine）。
• 指令特征：32 位定长指令（Thumb-16 除外），严格遵守 Load/Store 内存访问规则，硬件设计相比 x86 简单得多。
• 商业模式：IP 授权模式。ARM 公司不制造芯片，而是将 CPU Core 的 IP 授权给 IC 设计厂商，IC 厂商再将其集成到自家的 SoC 或 MCU 中。
• 主要厂商：Apple, Huawei, Qualcomm (高通), Xilinx 等。
• 应用领域：智能手机、平板电脑、各类嵌入式设备。

(3) RISC-V —— 冉冉升起的开源新星¶

• 架构类型：标准的开源 RISC 架构。
• 指令特征：极致的简洁与优雅，且具备极强的灵活性（Flexible）。其 ISA 采用“基础指令集 (Base) + 标准扩展指令集 (Extension)”的模块化设计（例如 RV32I 加上 M, A, F, D 等扩展）。
• 商业模式：开源免费。由非营利组织 RISC-V 基金会维护，任何人均可基于此标准设计、制造和销售芯片而无需支付高昂的授权费。
• 生态代表：阿里平头哥 (Alibaba Cloud T-Head) 的玄铁系列，华为海思 Hi3861V100 等。
• 应用领域：IoT 设备、智能家居、AI 协处理器、并正逐渐向高性能计算领域扩展。

II. 存储架构：冯·诺依曼与哈佛架构¶

存储器与 CPU 核心之间的数据通路设计，直接决定了 SoC 系统的吞吐量和访存带宽。

2.1 冯·诺依曼架构 (Von Neumann Architecture)¶

又称普林斯顿架构，其核心概念是 “存储程序 (Stored-Program)”，即指令和数据被视为同等对待的二进制数，共享同一个连续的物理内存空间和同一套系统总线。

• 特点：结构简单，硬件实现成本较低。
• 瓶颈：带宽受限 (Limits operating bandwidth)。由于指令和数据共享一条总线，CPU 在同一个时钟周期内，要么只能读取指令，要么只能读/写数据，绝对无法同时进行，这引发了所谓的“冯·诺依曼瓶颈”，也是引发流水线结构冒险（Structural Hazard）的根源。

2.2 哈佛架构 (Harvard Architecture)¶

为了解决取指和访存的带宽冲突，哈佛架构在物理层面上对存储器进行了分离：

• 物理分离：拥有两套独立的内存空间 —— 一套专门用于存储程序指令（Program Memory），一套专门用于存储数据（Data Memory）。
• 独立总线：CPU 与这两个存储器之间通过各自独立的总线进行连接。
• 架构优势：允许并行访问。CPU 可以在读取当前指令的同时，访问上一条指令所需的数据内存，从而使得单周期内的吞吐量翻倍。
• 在 SoC 中的应用：为了配合流水线在一个时钟周期内同时完成“取指(IF)”和“访存(MEM)”操作，几乎所有现代的 RISC 处理器设计都采用了哈佛架构（或在 Cache 层面采用改进型的哈佛架构，即独立的 L1 I-Cache 和 L1 D-Cache）。

III. ISA¶

见《通用及图形处理器架构与系统》课程笔记：
ISA 笔记
Processor 架构设计笔记

IV. SoC Processor Selection¶

在 SoC 系统设计初期，最重要的架构决策之一就是处理器的选型。这直接关系到芯片最终的性能、功耗、面积（PPA）以及能否满足实时性要求。

3.1 核心决策与需求分析¶

在选型时，SoC 架构师必须首先决定以下两个核心问题：

1. 处理器类型 (What type of processor?)：选择哪种架构和特点的核？
2. 处理器数量 (How many processors?)：单核、同构多核，还是异构多核？

为了做出上述决策，需要对系统的硬件需求 (Requirements) 进行严格评估：

• 应用类型需求 (Type of applications)：
  • 通用处理器 (General Purpose Processor, GPP)：适用于跑操作系统（OS）、处理复杂的控制逻辑和多任务调度（如 ARM Cortex-A 系列，RISC-V 基础架构）。
  • 数字信号处理器 (Digital Signal Processor, DSP)：适用于密集的数学运算、音视频编解码、通信基带信号处理等算法密集型应用。
• 计算负载分析 (Computation load)：
  • 评估方式：计算系统完成所有任务所需的每秒总指令数。
  • 应对高计算负载的策略：
    • 策略 A：选择具有更高单核性能的处理器（提升主频、更深的流水线、超标量架构等）。
    • 策略 B：增加处理器的数量（采用多核并行架构）。
• 控制需求 (Control requirements)：中断响应延迟要求、外设控制复杂度等。

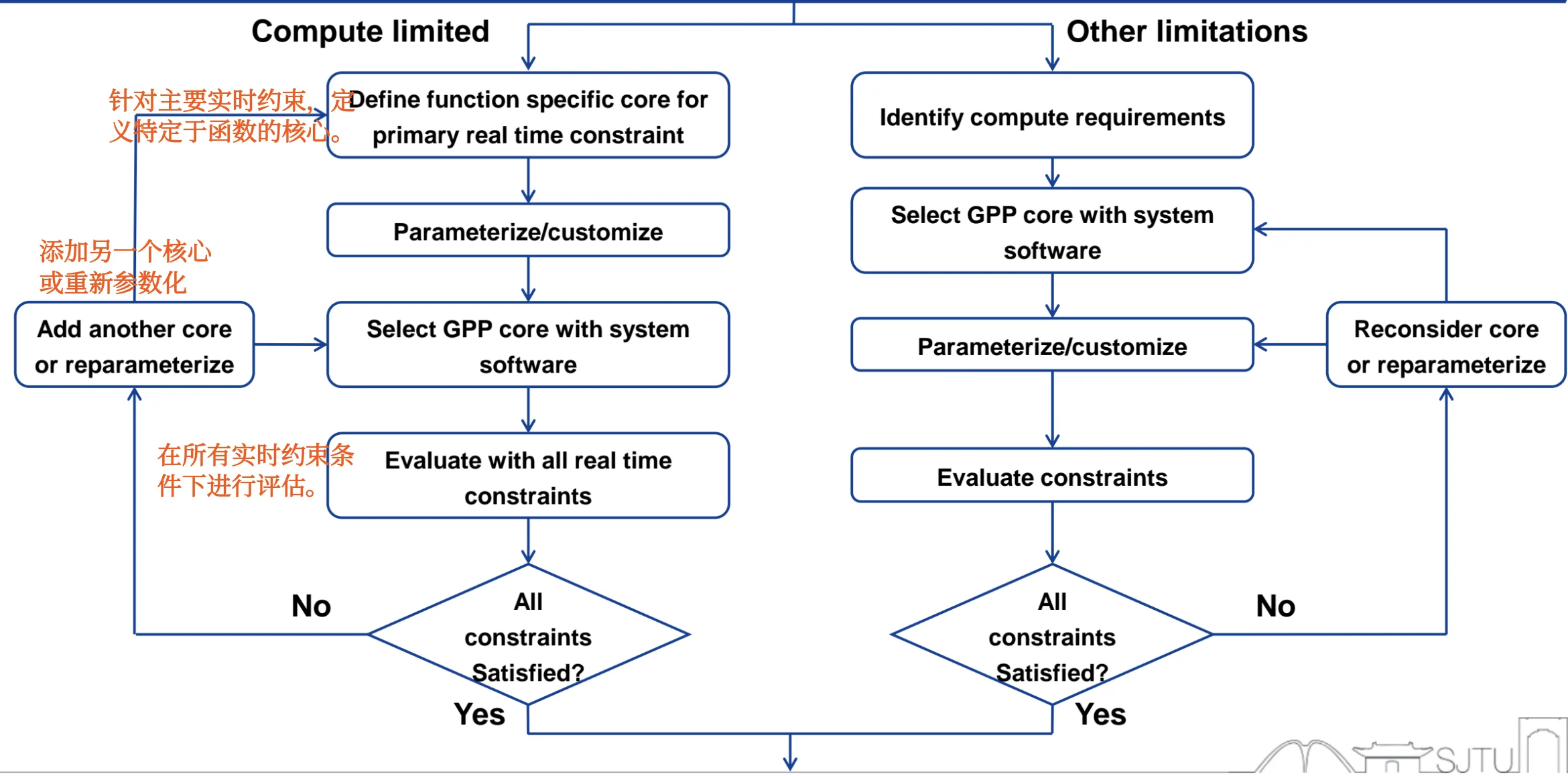

3.2 选型设计流程与决策树¶

SoC 处理器选型是一个迭代 (Iterative) 的过程。根据系统面临的主要瓶颈，选型流程可分为“受限于计算能力 (Compute limited)”和“受限于其他限制 (Other limitations)”两条路径：

路径 A：计算受限驱动 (Compute Limited)¶

当系统面临极高的算力瓶颈或严苛的实时性要求时（如自动驾驶、高频基带处理），通常优先定制专用加速核心：

1. 定义功能核心：首先针对主要的硬实时约束（Primary real time constraint），定义特定功能的专用核心（Function specific core，如 DSP、AI 加速器、硬件解码器）。
2. 参数化与定制：根据计算需求对专用核心进行参数化配置（Parameterize/customize）。
3. 选择 GPP：在此基础上，再选择合适的通用处理器（GPP）以及配套的系统软件，用于处理上层控制逻辑。
4. 系统级评估：评估软硬件协同系统是否满足所有的实时约束。
5. 迭代反馈：
   • 满足条件 (Yes) \(\rightarrow\) 选型通过。
   • 不满足 (No) \(\rightarrow\) 增加更多的核心 (Add another core) 或重新进行参数化配置 (Reparameterize)，返回第3步重新迭代。

路径 B：常规/其他限制驱动 (Other Limitations)¶

当系统不算极度吃算力，更多受限于功耗、成本、通用互联等常规约束时（如普通的 IoT 设备），主要围绕通用处理器展开：

1. 明确需求：首先识别整体的计算需求 (Identify compute requirements)。
2. 选择 GPP：直接选择满足初步算力需求的通用处理器核心及其系统软件。
3. 参数化与定制：对该 GPP 及其缓存、总线接口等进行参数化配置。
4. 评估约束：评估系统是否满足功耗、面积等各类综合限制条件。
5. 迭代反馈：
   • 满足条件 (Yes) \(\rightarrow\) 选型通过。
   • 不满足 (No) \(\rightarrow\) 重新考虑核心选型 (Reconsider core) 或重新进行参数化配置 (Reparameterize)，返回第2步重新迭代。

V. 系统性能评估与测量 (System Performance Evaluation)¶

在 SoC 设计中，设计出一款处理器后，必须有科学的指标和方法来评估其性能。这一部分涉及多个核心公式，是极大概率出现计算题的重难点章节。

5.1 基本性能测量指标¶

响应时间 (Response time)：执行某一个特定任务所需的时间（从任务提交到完成）。
吞吐率 (Throughput)：单位时间内系统完成的总工作量（如：次/秒，任务数/秒）。
性能 (Performance) 的定义：性能与执行时间成反比。

时间维度的分解：

• 消逝/运行时间 (Elapsed / Execution time)：\(\text{CPU time} + \text{other time}\)。这是总响应时间，包含了处理、I/O 等待、操作系统开销、空闲等所有时间。
• CPU 时间 (CPU time)：CPU 纯粹花在处理该特定任务上的时间（扣除了 I/O 等待和其他任务抢占的份额）。

5.2 CPU 性能铁律 (The Iron Law) —— 核心必考¶

要降低 CPU 时间，必须从时钟周期数和时钟频率入手。SoC 架构师必须熟练掌握以下推导和公式：

1. \(\text{CPU Time} = \text{CPU Clock Cycles} \times \text{Clock Cycle Time (CT)}\)
2. \(\text{CPU Clock Cycles} = \text{Instruction Count (IC)} \times \text{Cycles per Instruction (CPI)}\)

将两式结合，得到计算机体系结构中最著名的性能铁律公式：

(文字表述：CPU时间 = 程序总指令数 × 每条指令平均时钟周期数 × 时钟周期长度)

各性能因子的影响因素分析：

• IC is affected by: 程序、ISA、编译器优化等。
• CPI is affected by: CPU 硬件设计、指令组合（Instruction Mix，受程序、编译器优化影响）。
• CT is affected by: CPU 硬件设计、ISA 等。

在进行 SoC 优化时，我们需要清楚改变系统的哪个部分会影响公式中的哪个因子：

• 算法 (Algorithm) \(\rightarrow\) 决定了执行指令的总数 (IC)，也可能影响指令组合 (CPI)。
• 编程语言 (Programming language) \(\rightarrow\) 影响生成的指令数 (IC) 和平均周期 (CPI)。
• 编译器 (Compiler) \(\rightarrow\) 通过优化指令组合，极大地影响 IC 和 CPI。
• 指令集架构 (ISA) \(\rightarrow\) 决定了硬件的实现难度，因此同时影响 IC, CPI 和 时钟周期长短 (\(T_c\) / CT)。

5.3 MIPS (Million Instructions per Second) 指标¶

定义：每秒执行的百万条指令数。
计算公式：

核心局限性：由于 CPI（平均指令周期）是随着执行的程序代码（指令混合比例）不同而动态变化的，因此同一个 CPU 并没有单一固定的 MIPS 值。不能脱离具体工作负载，仅凭 MIPS 值来跨架构比较不同 SoC 的性能。

5.4 基于基准测试的评估 (Benchmark-Based Evaluation)¶

Benchmark (基准测试程序)：是一套专门设计用来压榨系统性能极限、模拟真实工作负载的测试代码集。

SPEC 工业标准 (Standard Performance Evaluation Corporation)：如 SPEC CPU2006，专门用于评估 CPU 性能（忽略 I/O 等其他部件影响）。

几何平均数评估法 (Geometric Mean, GM)：

• SPEC 会选取一个老设备（如 Sun UltraSparc II）作为基准（Baseline）。
• 计算各个测试子项的性能比率：\(\text{SPECRatio}_i = \frac{\text{SPEC}_{\text{baseline}} \text{ Time}}{\text{SPEC}_{\text{CPU}} \text{ Time}}\)
• 通过对所有 \(n\) 个子项目的比率求几何平均值，得出最终的系统跑分：

5.5 阿姆达尔定律 (Amdahl's Law) 与系统优化极限¶

核心准则：让系统中最耗时的部分变快 (make the most time-consuming case fast)。
核心思想：当我们针对计算机的某一个特定部件进行改进时，整体性能的提升比例受限于该部件在总运行时间中的占比。

阿姆达尔定律公式：

(改进后的总时间 = 受优化影响的时间 / 提升倍数 + 不受优化影响的时间)
