APB 总线零基础

0. 一句话建立直觉¶

APB 可以先理解成：SoC 里用来访问低速外设控制寄存器的简单同步总线。

它不追求高吞吐，而追求：

• 接口简单
• 低功耗
• 低成本
• 适合 UART、Timer、Keypad、PIO 等外设

学习 APB 时不要一上来背所有信号。先抓住一个核心节奏：

一次 APB 传输 = SETUP 阶段 + ACCESS 阶段
             = 至少 2 个时钟周期

如果 slave 没准备好，就用 PREADY=0 把 ACCESS 阶段拉长，形成 wait states。

1. AMBA 中的 APB 放在哪里¶

AMBA 是 ARM 体系中广泛使用的片上总线/接口规范。AMBA2.0 包括：

典型 AMBA2.0 结构可以这样理解：

高性能系统侧：ARM processor / DMA / on-chip RAM / 外部存储接口
        |
        | AHB / ASB
        |
   AHB/ASB to APB Bridge
        |
        | APB
        |
低速外设侧：UART / Timer / Keypad / PIO ...

关键点：

• APB 通常不直接承担系统高带宽数据搬运。
• APB 外设一般通过 APB bridge 接到主存储系统/高性能总线侧。
• APB transfers 由 APB bridge 发起。

容易考的判断：

• APB 是高性能、多 master、burst、split 总线。错误，这是 AHB 的典型特征。
• APB 更适合访问外设的可编程控制寄存器。正确。
• APB bridge 是高性能系统总线和低速外设总线之间的桥。正确。

2. APB 协议的设计定位¶

APB 的协议定位：

这页最值得背的是：

APB is not pipelined, synchronous, and every transfer takes at least two cycles.

把这句话拆开就是三道判断题：

• APB 是同步协议。正确。
• APB 基础传输是流水线传输。错误。
• APB 一次传输至少需要两个时钟周期。正确。

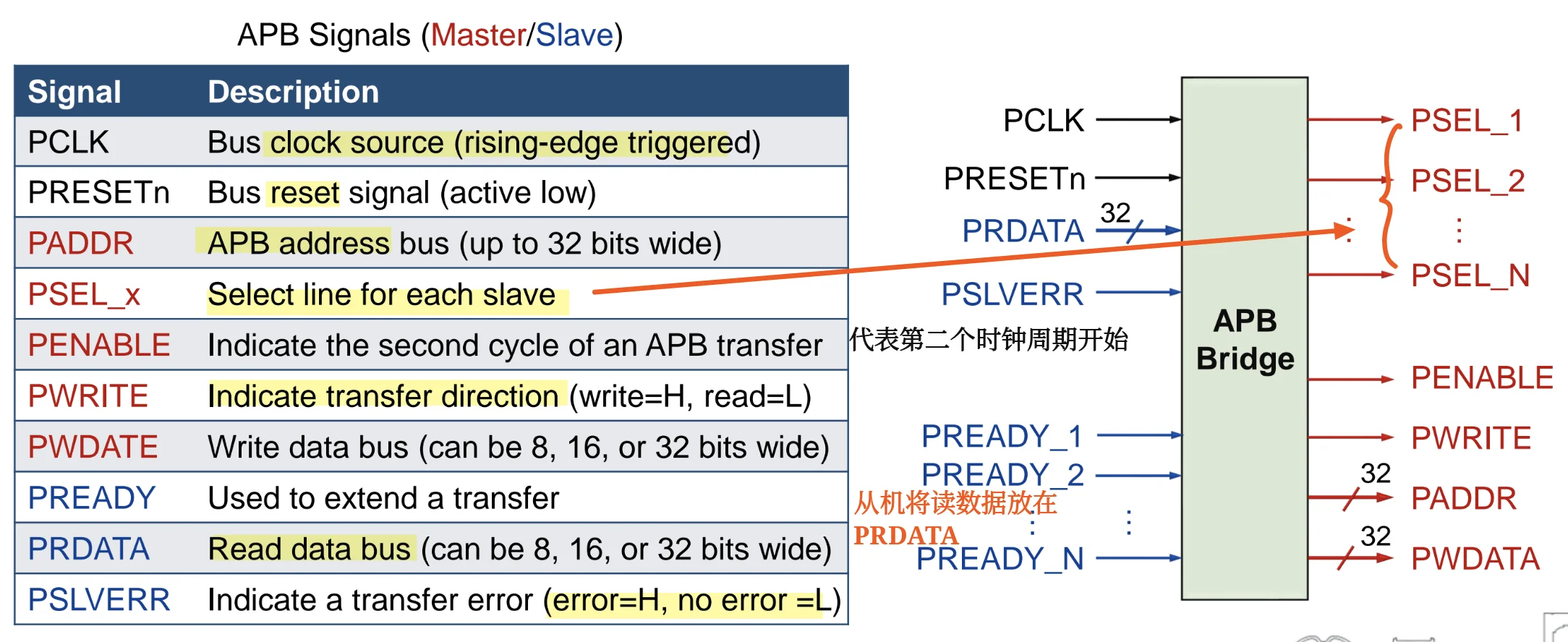

3. APB 信号总览¶

APB 信号可以按“谁发出”分成两类。红色可理解为 master/APB bridge 发给 slave 的信号，蓝色可理解为 slave 返回给 master/APB bridge 的信号。

3.1 时钟和复位¶

3.2 Master/APB bridge 发给 slave¶

3.3 Slave 返回给 master/APB bridge¶

最重要的三组对应关系：

• 方向：PWRITE = 1 写，PWRITE = 0 读
• 阶段：PENABLE = 0 SETUP，PENABLE = 1 ACCESS
• 完成：PSEL = 1 且 PENABLE = 1 且 PREADY = 1

注意：图中一个 APB bridge 可以连接多个 slave，因此会有 PSEL_1、PSEL_2、...、PSEL_N，也可能有每个 slave 各自的 PREADY_x。

4. APB 一次传输的两阶段模型¶

APB 最核心的东西就是两阶段传输。

可以把它记成：

• SETUP：把事情摆出来
• ACCESS：让 slave 正式处理

在 ACCESS 阶段，地址、控制和写数据信号需要保持稳定，直到传输完成。

传输完成条件：

• PSEL = 1
• PENABLE = 1
• PREADY = 1

如果 PREADY=0：

• 说明 selected slave 还没有准备好。
• master/bridge 继续保持 PSEL=1、PENABLE=1。
• 当前传输停留在 ACCESS 阶段。
• 多出来的周期就是 wait states。

因此：

• 无等待状态：SETUP 1 拍 + ACCESS 1 拍 = 2 拍完成。
• 有等待状态：SETUP 1 拍 + ACCESS 多拍，直到 PREADY=1。

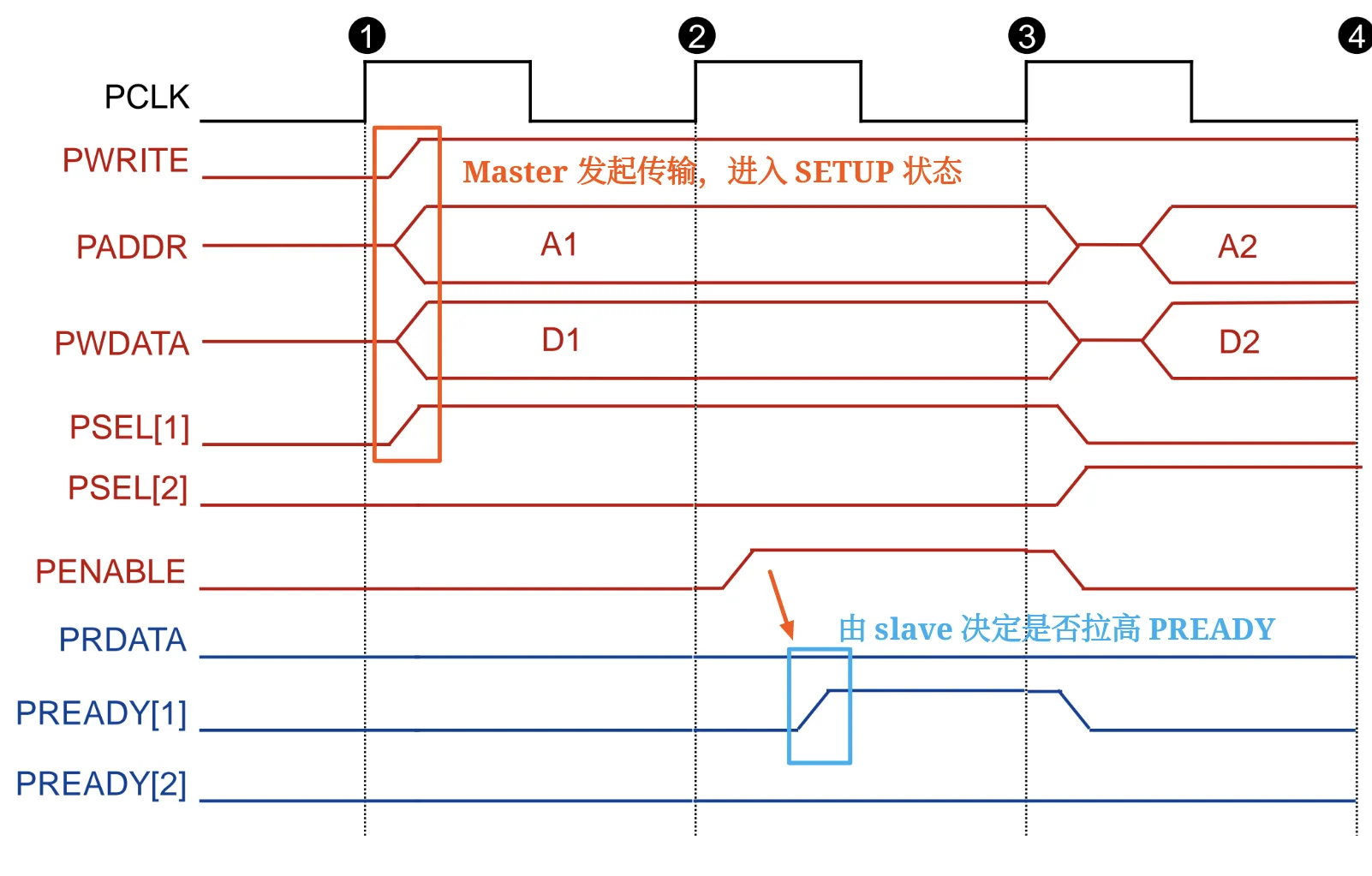

5. 写传输：Write Transfer¶

写传输的目标：master/APB bridge 把 PWDATA 写到选中 slave 的某个地址。

5.1 无等待状态写传输¶

SETUP 阶段：

• PWRITE=1
• PADDR 给出写地址
• PWDATA 给出写数据
• PSEL_x=1 选中目标 slave
• PENABLE=0

ACCESS 阶段：

• PENABLE=1
• PWRITE、PADDR、PWDATA、PSEL_x 保持稳定
• slave 准备好后拉高 PREADY
• 在 PSEL=1 && PENABLE=1 && PREADY=1 时完成写传输

传输完成后：

• master 拉低 PENABLE
• 若没有连续传输，PSEL 也会被拉低
• slave 可拉低 PREADY

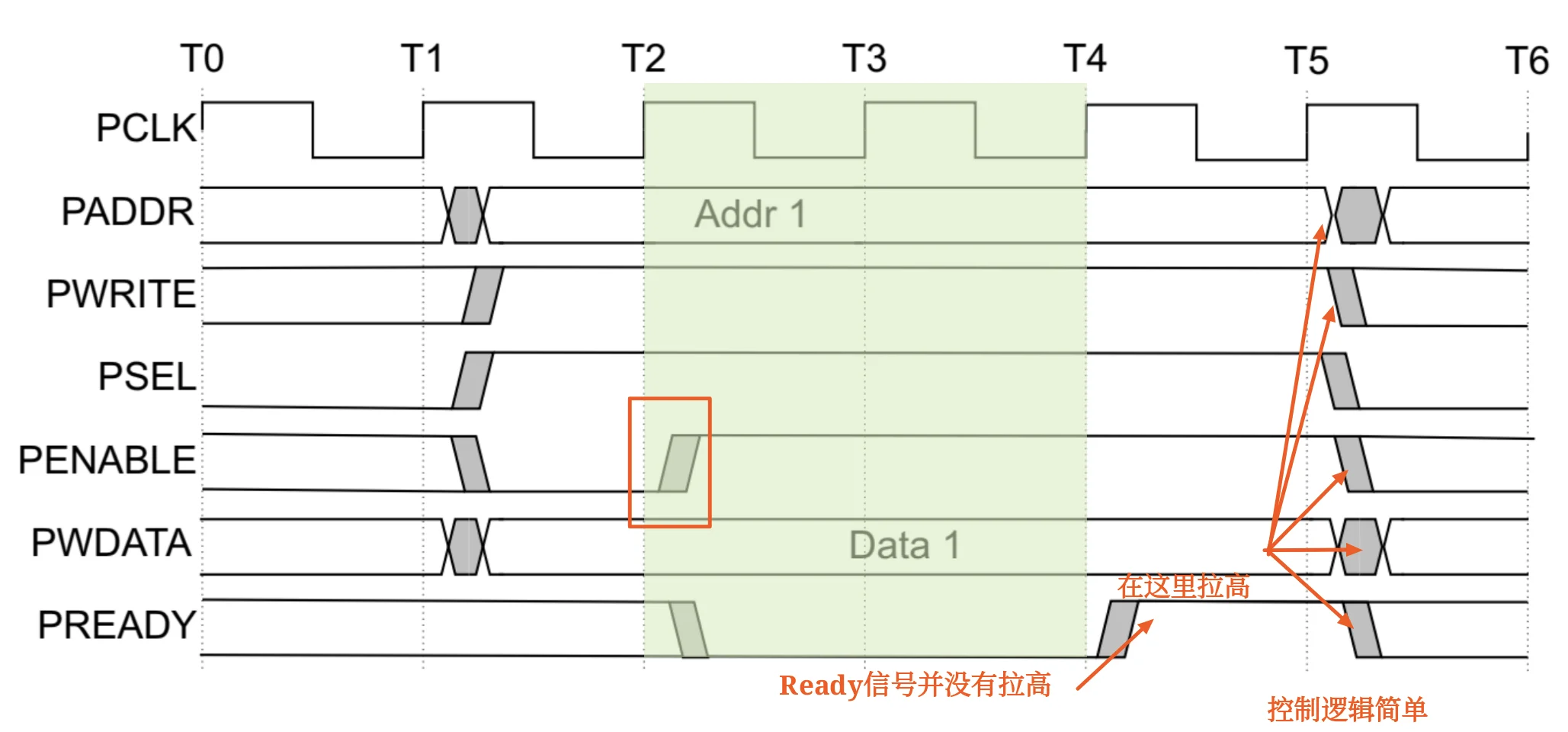

5.2 有等待状态写传输¶

有等待状态时，变化只在 ACCESS 阶段：

PENABLE = 1
PREADY  = 0  -> 继续等
PREADY  = 1  -> 当前写传输完成

记住：等待期间不是重新进入 SETUP，而是一直停在 ACCESS(PENABLE一直为高)。

5.3 PSTRB 写选通信号¶

PSTRB 是可选信号，用来说明写传输中哪些 byte lanes 被更新。

在 32-bit PWDATA 中：

关键限制：

• PSTRB 只用于 write transfer。
• PSTRB 在 read transfer 中不能 active。

判断题抓手：

• PSTRB[n] 对应 PWDATA[8n+7:8n]。正确。
• PSTRB 可以在读传输中有效。错误。

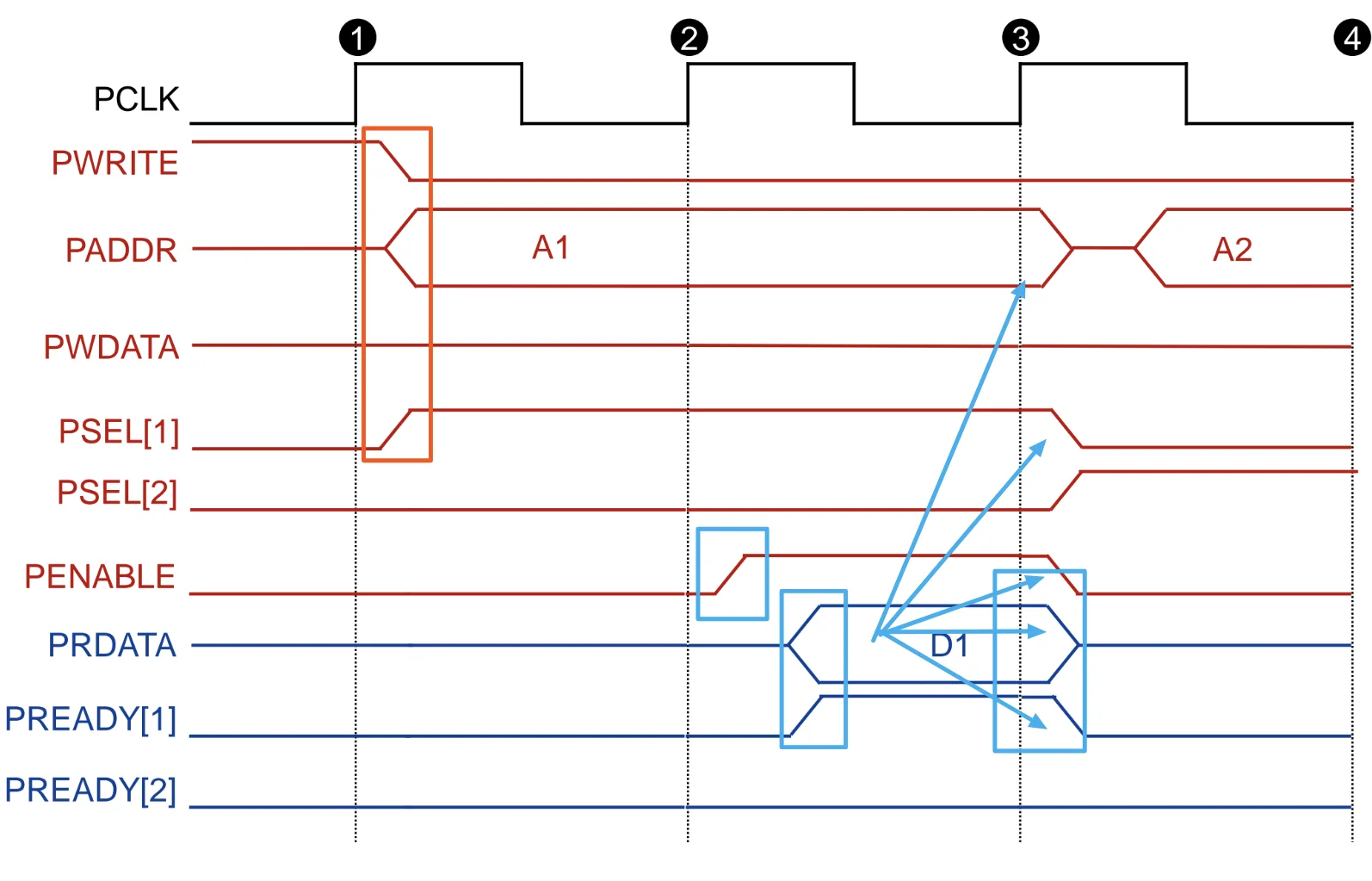

6. 读传输：Read Transfer¶

读传输的目标：master/APB bridge 从选中 slave 的某个地址读回 PRDATA。

6.1 无等待状态读传输¶

SETUP 阶段：

• PWRITE=0
• PADDR 给出读地址
• PSEL_x=1 选中目标 slave
• PENABLE=0

ACCESS 阶段：

• PENABLE=1
• PADDR、PWRITE、PSEL_x 保持稳定
• selected slave 拉高 PREADY
• selected slave 驱动 PRDATA
• 在 PSEL=1 && PENABLE=1 && PREADY=1 时完成读传输，master 读取 PRDATA

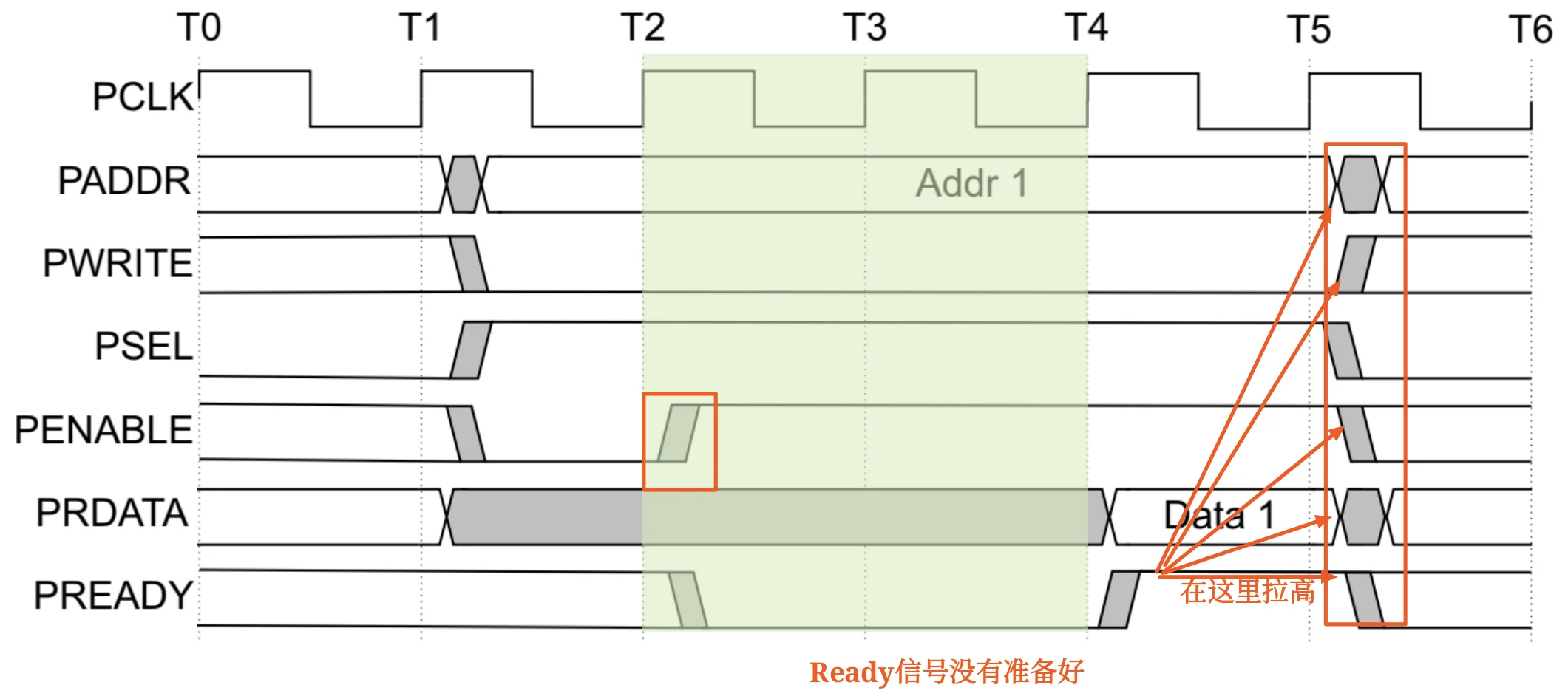

6.2 有等待状态读传输¶

有等待状态时：

• PREADY=0 时，slave 还没有给出有效完成响应。
• ACCESS 阶段被延长。
• 等到 PREADY=1 时，PRDATA 应该有效，本次读传输完成。

读写传输的核心差异：

7. APB Operating States¶

APB 状态机只有三个核心状态，很适合背。

状态跳转：

IDLE -- 有 transfer --> SETUP
SETUP -- 下一拍 --> ACCESS
ACCESS -- PREADY=0 --> ACCESS
ACCESS -- PREADY=1 且还有 transfer --> SETUP
ACCESS -- PREADY=1 且没有 transfer --> IDLE

最容易错的是 ACCESS 结束后的去向：

• 如果 PREADY=1 且没有下一笔传输，回到 IDLE。
• 如果 PREADY=1 且马上有下一笔传输，进入下一笔的 SETUP。
• 如果 PREADY=0，不离开 ACCESS。

8. APB 性能与“提升性能”的理解¶

APB 的基础定位是：

low power + low performance

基础 APB 一次传输需要：

SETUP phase + ACCESS phase

也就是至少两拍。

APB performance 提升的思路：

做到这些，APB 总线就升级为了 AHB 总线。

9. APB 和 AHB 的对比记忆¶

一句话：AHB 负责系统侧高速通信，APB 负责外设侧简单寄存器访问，中间靠 bridge 连接。
