AXI 总线入门与复习笔记

来源范围：bus_part2.pdf 中 AXI 相关内容，主要对应 PDF p.26-p.34（课件页脚 64-72）。PDF p.35-p.36 是章节总结和结束页。
这份笔记不按课件页序机械整理，而是按“为什么需要 AXI -> AXI 怎么拆通道 -> 每个通道怎么握手 -> 事务如何并发/乱序 -> AMBA 规格族”的学习顺序组织。

0. 先建立直觉¶

AXI 可以先理解成：一种面向高性能 SoC IP 互连的接口规范。

它和 APB 的气质完全不同：

• APB 像“简单外设寄存器访问”：慢、简单、两阶段。
• AHB 像“高性能共享总线”：有流水、burst、多个 master。
• AXI 更像“多条独立通道组成的事务系统”：读写分离、地址和数据分离、允许 outstanding、支持乱序完成。

AXI 的核心不是“背很多信号名”，而是先抓住三件事：

1. 五个独立通道：AW, W, B, AR, R
2. 每个通道都用 VALID/READY 握手
3. 地址、数据、响应可以解耦，因此能并发、outstanding、乱序

1. AXI 想解决什么问题¶

对应课件：PDF p.26（页脚 64）

课件先从“提升 AHB 性能”引出 AXI。高性能总线希望具备这些能力：

这些能力正是 AXI 要支持的方向。
所以学习 AXI 时，应该把它放在“更高并发、更高吞吐、更松耦合”的背景下理解。

一个很重要的定义：

AXI 是 interface specification，定义 IP block 的接口，而不是 interconnect itself。

也就是说：

• AXI 规定 master、slave、interconnect 之间的接口信号和握手规则。
• 具体片上 interconnect 怎么实现，可以有不同结构。
• 不要把 AXI 简单理解成一条物理共享总线。

2. AXI 的五个主通道¶

对应课件：PDF p.27-p.28（页脚 65-66）

AXI 使用五个 main channels 通信：

读写结构可以记成：

写事务：AW + W + B
读事务：AR + R

为什么写需要三个通道？

• AW 负责告诉 slave：我要写哪里、怎么写。
• W 负责真正传写数据，可以有多个 data beat。
• B 负责 slave 返回写结果，例如是否成功。

为什么读只需要两个通道？

• AR 负责告诉 slave：我要读哪里、怎么读。
• R 负责返回读数据。
• Read Response 不单独占一个通道，而是作为 Read Data 的一部分返回。

这就是课件中的一句话：Read Response is passed as part of Read Data.

3. AXI 的通道独立性¶

对应课件：PDF p.27-p.28, p.32（页脚 65-66, 70）

AXI 的五个通道彼此相对独立，这是理解 AXI 的关键。

3.1 读写独立¶

读事务使用：

AR channel + R channel

写事务使用：

AW channel + W channel + B channel

读和写走不同通道，因此可以 simultaneous read/write。

3.2 地址和数据独立¶

写地址 AW 和写数据 W 是不同通道，不要求严格固定先后间隔。

课件里强调：

Independent address and data operations

这意味着只要协议依赖关系满足，地址和数据操作可以在时间上分离。
这就是 AXI 比传统“地址阶段紧贴数据阶段”的总线更灵活的地方。

3.3 响应独立¶

写响应 B 是 slave 给 master 的单独通道。
写事务不是“W 数据送出去就结束”，而是要等写响应握手完成，才算 slave 正式返回结果。

读响应则在 R 通道中和读数据一起返回。

4. VALID/READY 握手¶

对应课件：PDF p.29-p.30（页脚 67-68）

AXI 每个通道都有一对握手信号：

VALID：source 发出，表示源端信息有效
READY：destination 发出，表示目的端准备好接收

在某个通道上：

VALID = 1 且 READY = 1

并在时钟上升沿到来时，信息从 source 传给 destination，该通道的一次 transfer 完成。

后文如果写成 XVALID=1 && XREADY=1，只表示该通道握手完成的条件，不表示两个信号由同一方驱动。永远记住：XVALID 由 source 驱动，XREADY 由 destination 驱动。

4.1 Source 和 destination 是相对通道而言的¶

同一个 master/slave，在不同通道里的角色可能不同。

所以：

• 在 AW 通道，master 产生 AWVALID，slave 产生 AWREADY。
• 在 W 通道，master 产生 WVALID，slave 产生 WREADY。
• 在 B 通道，slave 产生 BVALID，master 产生 BREADY。
• 在 AR 通道，master 产生 ARVALID，slave 产生 ARREADY。
• 在 R 通道，slave 产生 RVALID，master 产生 RREADY。

4.2 握手过程¶

一个典型握手过程：

1. source 的信息准备好，拉高 VALID。
2. destination 准备好接收，拉高 READY。
3. 在 VALID=1 && READY=1 的时钟上升沿，信息传输完成。
4. 若没有新的信息，VALID 可以拉低；READY 也可以根据目的端状态变化。

课件特别强调：

VALID remains high until READY rises.

也就是 source 一旦声明信息有效，就要保持 VALID=1 和信息稳定，直到出现 VALID=1 && READY=1 的上升沿并完成握手。

        T0        T1        T2
ACLK    ↑         ↑         ↑
VALID   0   ->    1   ->    0
READY   1   ->    1   ->    1/0
DATA    X   ->    D

        T0        T1        T2        T3
ACLK    ↑         ↑         ↑         ↑
VALID   1   ->    1   ->    1   ->    0
READY   0   ->    0   ->    1   ->    0/1
DATA    D         D         D

READY=1, VALID=0：
destination 只是表示“我可以接收”，但没有东西可接收。

READY=1, VALID=1，尚未到上升沿：
destination 表示“我可以接收这笔有效信息”。

READY=1, VALID=1，被上升沿采样：
这笔 transfer 完成，信息已经被接收。

4.3 防死锁规则¶

对应课件：PDF p.30（页脚 68）

AXI 中有一个很重要的握手约束：

source cannot wait for READY before asserting VALID
destination can wait for VALID before asserting READY

理解：

• source 不能说“你 READY 了我才 VALID”。
• destination 可以说“你 VALID 了我再 READY”。

为什么？
如果 source 和 destination 都互相等，就会死锁。AXI 规定 source 不能等 READY 才拉 VALID，就是为了避免这种互等。

判断题抓手：

• VALID 来自 source，READY 来自 destination。
• 只有在 VALID 和 READY 同时为 1 的时钟上升沿，transfer 才完成。
• destination 可以等待 VALID=1 后再拉高 READY。

5. Transaction、Transfer、Burst 的区别¶

对应课件：PDF p.30-p.32（页脚 68-70）

AXI 容易混淆的几个词：

课件说：

One Address for entire burst

也就是 burst 不是每个 data beat 都重新发一个地址，而是一次地址请求描述整个 burst，然后数据通道连续传多个 beat。

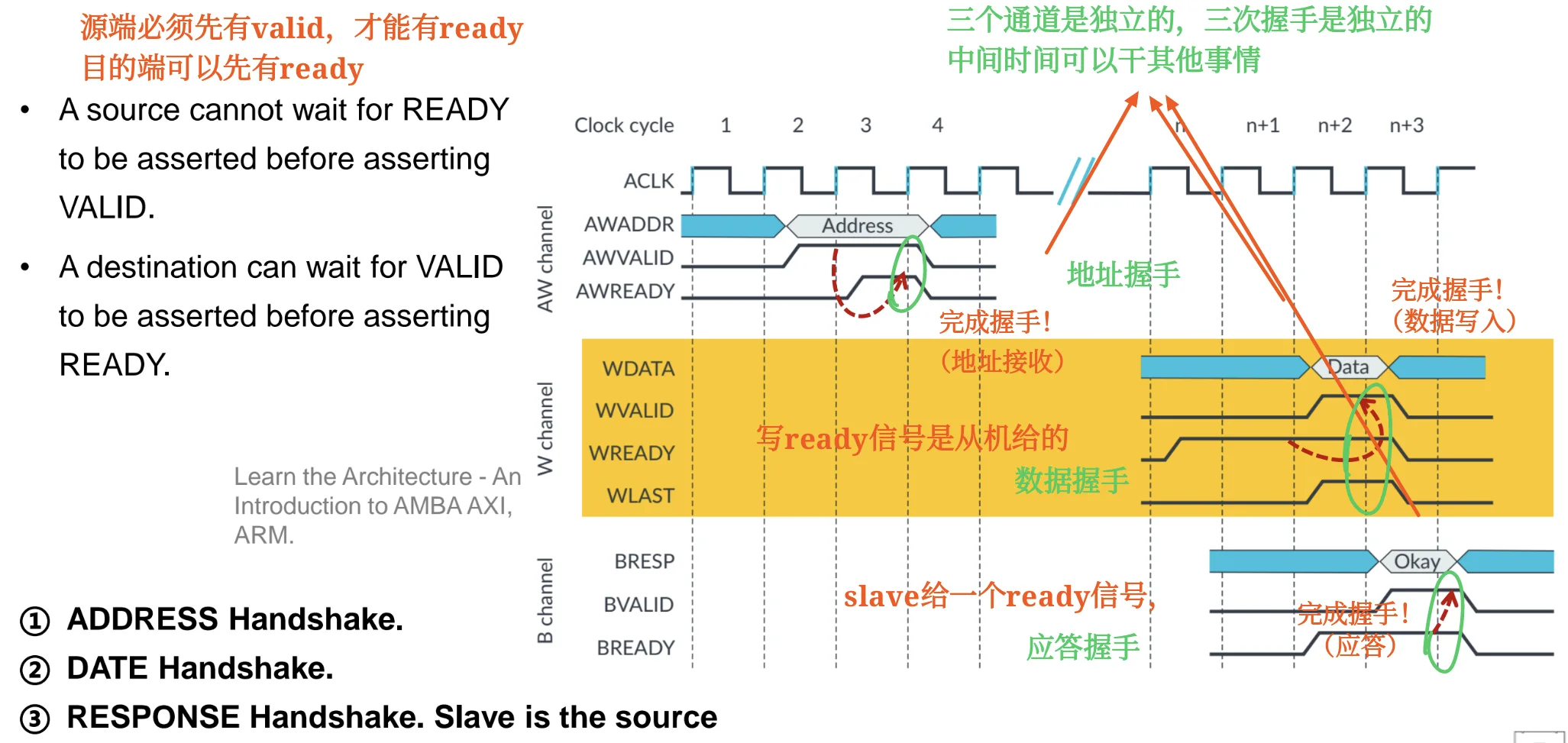

6. AXI 单次写事务¶

对应课件：PDF p.30（页脚 68）

单次写事务可以拆成三次握手：

1. AW channel：ADDRESS handshake
2. W channel：DATA handshake
3. B channel：RESPONSE handshake

6.1 地址握手¶

master 在 AW 通道驱动写地址和控制信息，并拉高 AWVALID。slave 或下游 interconnect 作为 destination，在可以接收地址时拉高 AWREADY。

master/source        : AWVALID = 1，并保持 AWADDR/AW control 有效
slave/destination   : AWREADY = 1，表示可以接收
握手完成条件          : AWVALID = 1 && AWREADY = 1 的时钟上升沿

注意：AWREADY 不是 master 给的，它来自 AW 通道的 destination。

6.2 数据握手¶

master 在 W 通道驱动写数据，并拉高 WVALID。slave 或下游 interconnect 作为 destination，在可以接收写数据时拉高 WREADY。

master/source        : WVALID = 1，并保持 WDATA 有效
slave/destination   : WREADY = 1，表示可以接收
握手完成条件          : WVALID = 1 && WREADY = 1 的时钟上升沿

这里的每一次握手完成一个写数据 beat。

6.3 写响应握手¶

slave 在 B 通道驱动写响应，并拉高 BVALID。master 作为 destination，在可以接收响应时拉高 BREADY。

slave/source         : BVALID = 1，并保持 BRESP 有效
master/destination  : BREADY = 1，表示可以接收
握手完成条件          : BVALID = 1 && BREADY = 1 的时钟上升沿

这里 source 是 slave，destination 是 master。
课件特别写了：Slave is the source.

单次写可以这样背：

写地址从 master 到 slave
写数据从 master 到 slave
写响应从 slave 到 master

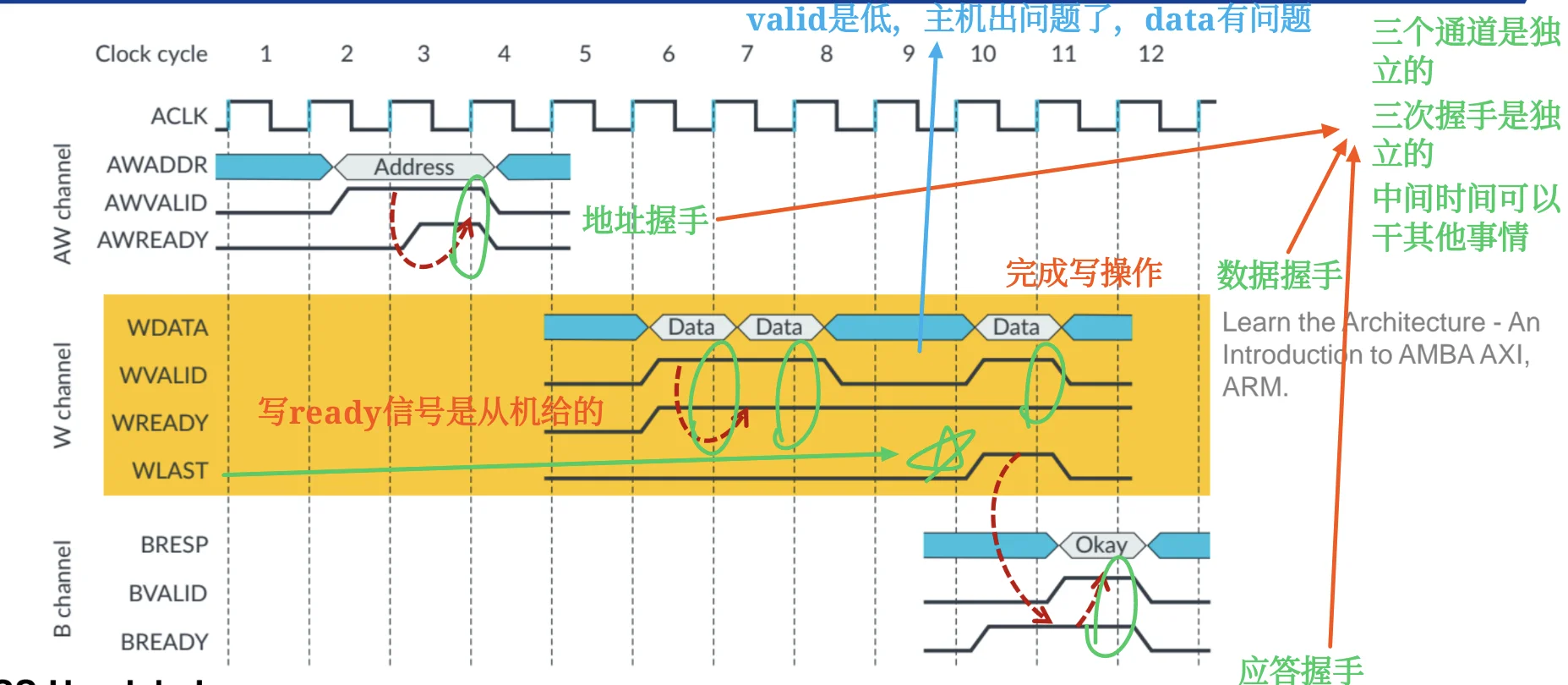

7. AXI 多 beat 写与 WLAST¶

对应课件：PDF p.31（页脚 69）

多 beat 写，也就是 burst write，大致过程：

1. AW 通道完成一次 address handshake。
2. W 通道连续传多个 data beat。
3. burst 期间 WVALID 可以持续为 1。
4. 如果中间暂停，WVALID 可以拉低，表示当前没有有效写数据 beat。
5. 最后一个写数据 beat 由 WLAST 标记。
6. 所有写数据完成后，slave 在 B 通道驱动 BVALID/BRESP 返回 response，master 用 BREADY 接收。

WLAST 的作用：

WLAST = 1 表示当前 W beat 是本次 burst 的最后一个数据 beat。

不要把 WLAST 理解成“写事务已经完全结束”。
更准确地说，它表示 写数据部分的最后一个 beat。写事务整体还需要 B 通道的响应握手。

判断题抓手：

• Burst write 中，一个地址可以对应多个写数据 beat。正确。
• WLAST 标记最后一个写数据 beat。正确。
• 写响应通道的 source 是 slave。正确。

8. AXI 读事务¶

对应课件：PDF p.27-p.28, p.32（页脚 65-66, 70）

课件没有像写事务那样单独展开读时序图，但五通道图已经给出了读事务结构。

一次读事务包含：

1. AR channel：Read Address handshake
2. R channel：Read Data handshake

读地址阶段：

• master 通过 AR 通道发出读地址和控制信息，并驱动 ARVALID。
• slave 或下游 interconnect 作为 destination，驱动 ARREADY。
• ARVALID=1 && ARREADY=1 的时钟上升沿完成读地址握手。

读数据阶段：

• slave 通过 R 通道返回读数据和读响应，并驱动 RVALID。
• master 作为 destination，驱动 RREADY。
• RVALID=1 && RREADY=1 的时钟上升沿完成一个读数据 beat。
• read response 在 R 通道中和读数据一起返回。

如果是 burst read：

• 一次 AR 地址请求可以对应多个 R data beat。
• 最后一个读数据 beat 通常由读数据通道中的 last 类信号标记。
• 课件重点不在具体信号名，而在“读地址和读数据分通道，读响应随读数据返回”。

9. Outstanding、并发与乱序完成¶

对应课件：PDF p.26, p.32（页脚 64, 70）

AXI 支持多个 outstanding transactions。
含义是：

master 可以在前一个事务完成前，继续发起新的事务。

这和 APB 的“做完一笔再下一笔”完全不同。

9.1 为什么 outstanding 能提升性能¶

如果访问慢 slave 或慢存储器，等待响应会浪费很多周期。

AXI 允许 master 先把多个请求发出去，让系统内部并行处理。

即：master 可以在前一个事务完成前，继续发起新的事务。

这样：

• 快 slave 可以先返回数据。
• 慢 slave 慢慢处理。
• master/interconnect 不必被一个慢请求完全卡住。

9.2 乱序完成¶

课件中说：

A later transaction can complete before a previously launched one.
Fast slaves may return data ahead of slow slaves.

这就是 out-of-order transaction completion。

注意：乱序不是“协议乱了”，而是协议允许响应顺序和发起顺序不同。为了保证 master 能识别响应属于哪一笔事务，实际 AXI 协议会使用 ID 等机制跟踪事务。课件这里不展开 ID 信号，但理解乱序时必须知道“要能对得上事务”。

9.3 Interleaved out-of-order¶

课件写到：

AXI supports interleaved out-of-order transactions

可以理解为：

• 多个事务可以在时间上交错进行。
• 读事务和写事务可以同时存在。
• 地址、数据、响应这些通道活动可以在时间上交错。
• 快路径响应可以先回来。

更细的“写数据 beat 能否在不同 burst 之间任意交织”会受到具体 AXI 版本和实现约束影响；本课件层面只需要掌握 AXI 支持 interleaved/out-of-order 的高层含义。

这部分和 bus_part1 中的 out-of-order transfer 概念直接相连。

10. AXI 与 APB/AHB 的学习对比¶

对应课件：PDF p.26-p.28, p.33（页脚 64-66, 71）

一句话：
APB 追求简单，AHB 追求系统侧高性能，AXI 追求更强并发和更灵活的事务调度。

11. AMBA 规格族中的 AXI¶

对应课件：PDF p.33-p.34（页脚 71-72）

课件的 Key AMBA Specifications 图把 AMBA 家族放在一起：

图中还出现了：

• AXI3
• AXI4
• AXI4-Lite
• AXI4-Stream
• AXI5
• ACE + Lite
• ACE5 + Lite
• CHI

这里不需要把每个版本展开背。期末复习层面建议记：

• AXI 这一层的关键词是 separate address/data phases、bursts、multiple outstanding addresses、out-of-order responses。
• AXI4-Lite 常用于简化的寄存器映射访问。
• AXI4-Stream 用于流式数据传输。
• ACE/CHI 与 cache coherence / coherent interconnect 更相关。

课件 SoC 示例中能看到：

• CPU cluster 通过 CHI 接 coherent interconnect。
• non-coherent interconnect、DMA、PCIe controller、HW accelerator 等可以使用 AXI。
• 系统中仍可能存在 APB，用于低速外设侧。
• 同一个 SoC 内可以同时存在 AXI、AXI-Stream、CHI、ACE5-Lite、APB 等接口。

12. 初学者如何读 AXI 波形¶

虽然课件没有要求你画完整 AXI 波形，但读图时可以按这个顺序：

1. 先看是哪一个通道：AW/W/B/AR/R。
2. 找 source 和 destination。
3. 找该通道的 VALID 和 READY。
4. 找 VALID && READY 同时为 1 的上升沿。
5. 这个上升沿就是该通道一次 transfer 完成的位置。
6. 如果是写事务，再检查 AW、W、B 三条链是否都完成。
7. 如果是 burst 写，检查最后一个 W beat 上是否有 WLAST。
8. 如果是读事务，检查 AR 请求和 R 数据返回。

一个小口诀：

看 AXI，先分通道；
看通道，找 VALID/READY；
写看 AW-W-B，读看 AR-R；
burst 看 last，乱序看事务归属。

13. 常考判断题与填空抓手¶

对应课件：PDF p.26-p.34（页脚 64-72）

1. AXI 是 Advanced eXtensible Interface。正确。
2. AXI 定义的是 IP block 的接口，而不是 interconnect 本身。正确。
3. AXI 支持 multiple masters 和 multiple slaves。正确。
4. AXI 使用五个主通道：AW、W、B、AR、R。正确。
5. AXI 的写事务使用 AW、W、B 三个通道。正确。
6. AXI 的读事务使用 AR、R 两个通道。正确。
7. Read Response 在 AXI 中作为 Read Data 的一部分返回。正确。
8. AXI 所有通道都有 VALID 和 READY 握手信号。正确。
9. VALID 来自 destination，READY 来自 source。错误，正好相反。
10. VALID 拉高后应保持到 VALID && READY 的上升沿握手完成。正确。
11. AXI 握手只看 VALID 和 READY 的组合，不需要时钟边沿。错误，需要时钟上升沿完成。
12. Source 可以等待 READY 后再拉 VALID。错误。
13. Destination 可以等待 VALID 后再拉 READY。正确。
14. 写响应 B 通道中，slave 是 source。正确。
15. AWREADY、WREADY 由写地址/写数据通道的 destination 给出，不是 master 给出。正确。
16. BREADY 由 master 给出，因为 B 通道的 destination 是 master。正确。
17. Burst write 中 WLAST 表示最后一个写数据 beat。正确。
18. WLAST 表示写事务完全结束且不需要响应。错误。
19. AXI 支持 simultaneous read/write transactions。正确。
20. AXI 支持 multiple outstanding addresses。正确。
21. AXI 支持 out-of-order transaction completion。正确。
22. 一个 burst 需要每个 data beat 都重新发送完整地址。错误，课件强调 one address for entire burst。
23. 快 slave 可以比慢 slave 更早返回数据，即使请求发起顺序更晚。正确。
24. AXI4-Stream 更偏向流式数据传输，APB 更偏向低带宽外设。正确。

14. 考前最短版¶

AXI 是 AMBA 中面向高性能 SoC 的接口规范，定义 IP block 的接口而不是 interconnect 本身。它支持 multiple masters、multiple slaves、读写独立、地址和数据独立、multiple outstanding、burst、乱序完成。

AXI 有五个主通道：

写：AW 写地址，W 写数据，B 写响应
读：AR 读地址，R 读数据/读响应

所有通道都用 VALID/READY 握手：VALID 来自 source，READY 来自 destination；当 VALID=1 && READY=1 时，在时钟上升沿完成一次 transfer。VALID 拉高后要保持到握手完成。source 不能等 READY 才拉 VALID，destination 可以等 VALID 才拉 READY。

AXI 写事务要完成三条链：AW 地址握手、W 数据握手、B 响应握手。burst 写中一个地址对应多个数据 beat，WLAST 标记最后一个写数据 beat。AXI 读事务由 AR 请求和 R 返回组成，读响应随 R 通道返回。

AXI 最能体现高性能的地方是：读写可并发，多个事务可 outstanding，事务完成可 out-of-order，快 slave 可以先返回，慢 slave 不必阻塞整个系统。
