GPUGPU Architecture Overview

I. GPU Overview¶

1.1 Concept¶

• GPU: Graphics Processing Unit: 图形处理器，是专门为图形渲染和并行计算设计的处理器。
• GPGPU: General-Purpose Graphics Processing Units: 通用图形处理器，起源于GPU，专为并行计算而生
• Flynn terminology
  • SISD, SIMD, MISD, MIMD
• Parallelism
  • ILP, DLP, TLP
• Parallel architecture
  • Multi-core, cluster, WSE

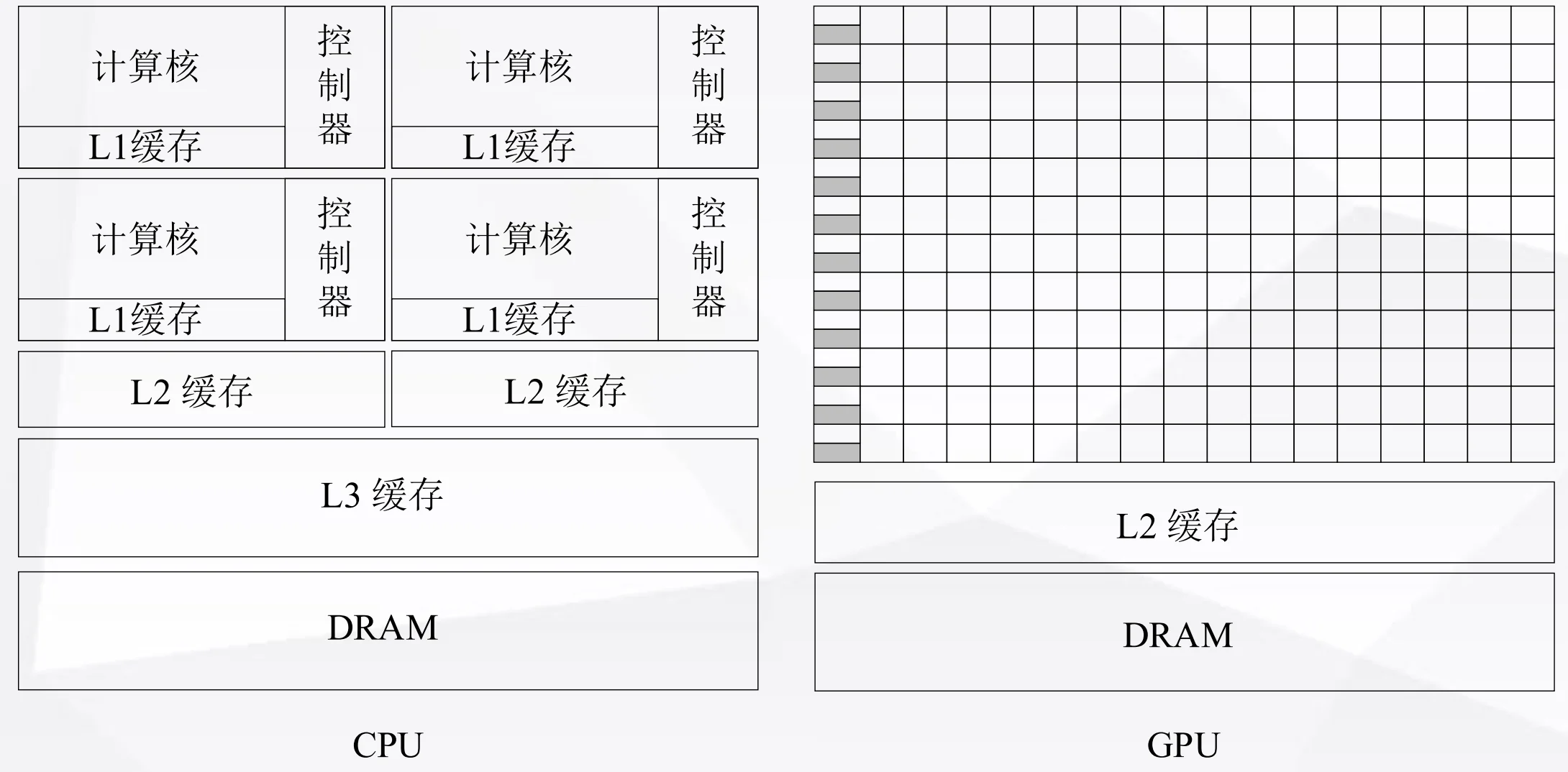

1.2 CPU vs. GPU¶

• Multi-core: relative a small number of cores, each one is a full-flesh processor
• Many-core: a large number of cores, each one is much smaller and simpler
  • Transistors are devoted to compute-intensive processing, not caching and control

CPU 每一个核功能完整，包含计算、控制、缓存等功能；GPU 每一个核功能简化，主要用于计算，控制和缓存功能较弱。GPU 把更多的资源留给了计算，因此在处理计算任务时表现更好。

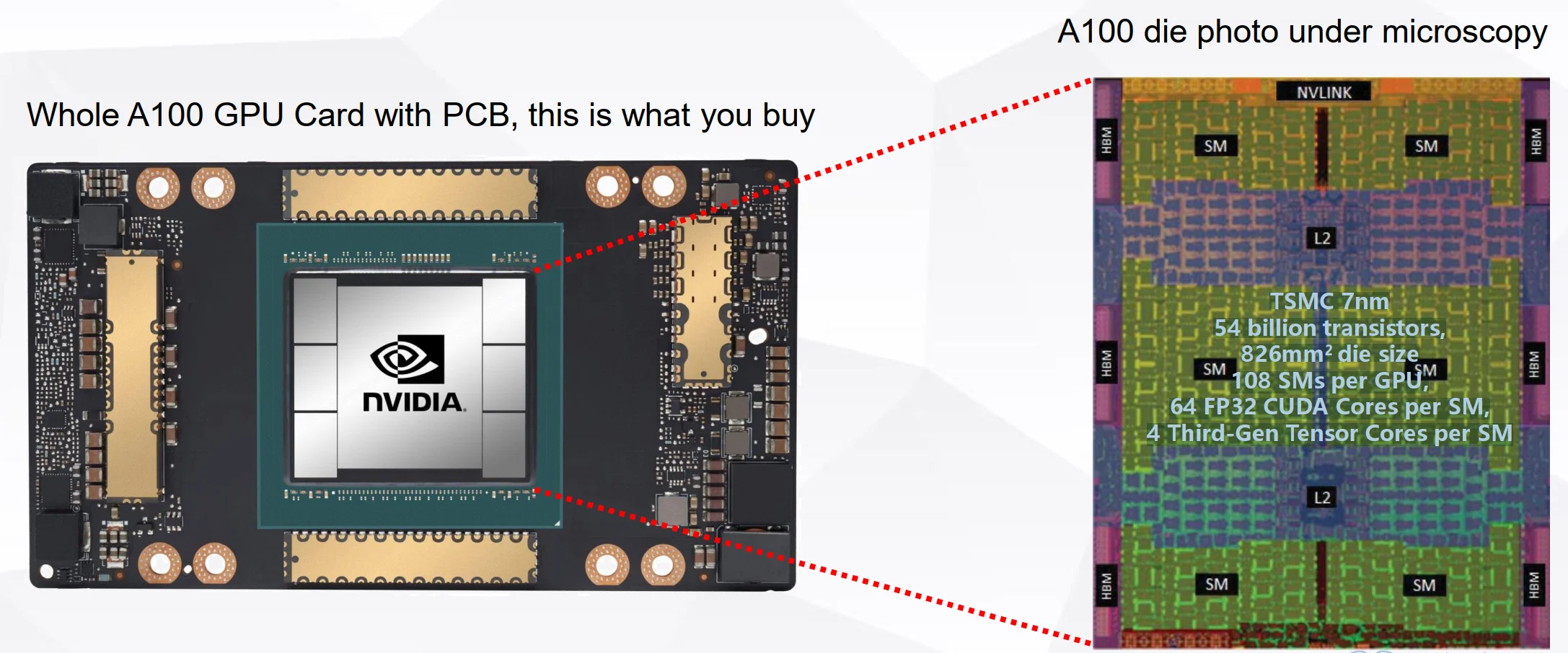

1.3 Example: NVIDIA A100¶

TSMC 7nm
54 billion transistors,
826mm2 die size
108 SMs per GPU,
64 FP32 CUDA Cores per SM,
4 Third-Gen Tensor Cores per SM

A100 Die Overview¶

1. 6 个 Streaming Multiprocessor (SM)
2. 6 个 High bandwith Memory (HBM)
3. L2 Cache
4. NVLink 用于 GPU 之间的高速通信
5. PCIe 用于 GPU 与 CPU 之间的通信

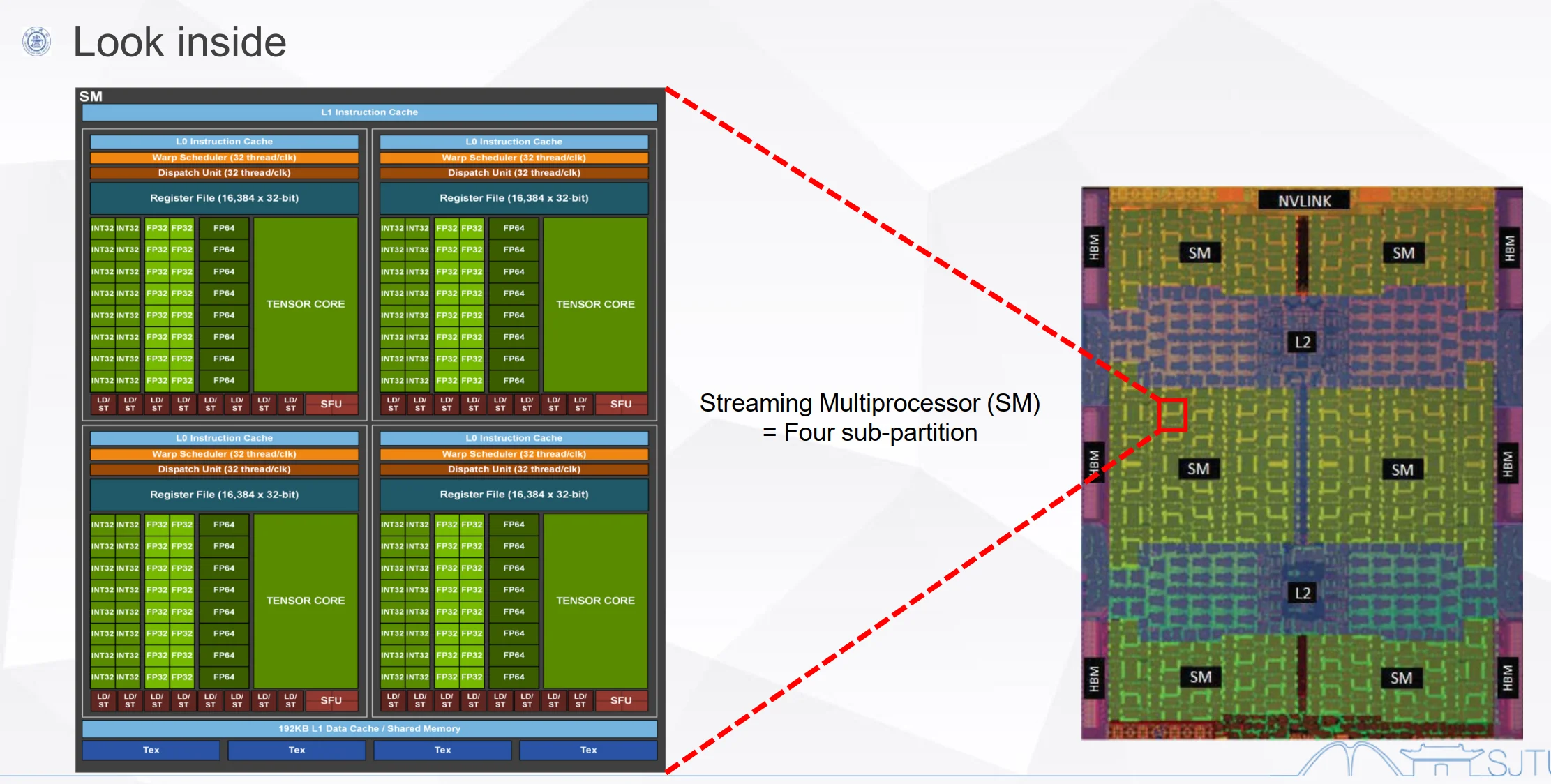

Streaming Multiprocessor (SM) Overview¶

Streaming Multiprocessor (SM) = Four sub-partition
每一个 partition:

1. CUDA Core: 16 FP32 cores, 16 INT32 cores, 8 FP64 cores
2. Tensor Core
3. LD/ST: 8 个 Load/Store 单元
4. SFU: Speical Function Unit, 超越函数计算单元
5. Register File: 16,384 x 32-bit
6. L0 Instruction Cache

每四个 partition （即一个 SM）有一个 192 KB L1 Data Cache/Shared Memory 和 L1 Instruction Cache

II. GPU History¶

时间	类型	相关标准	代表产品	基本特征	意义
80年代	图形显示	CGA, VGA	IBM 5150	光栅生成器	最早图形显示控制器
80年代末	2D加速	GDI, DirectFB	S3 86C911	2D图元加速	开启2D图形硬件加速时代
90年代初	部分3D加速	OpenGL(1.1~4.1), DirectX(6.0~11)	3Dlabs Glint300SX	硬件T&L	第一颗用于PC的3D图形加速芯片
90年代后期	固定管线	OpenGL(1.1~4.1), DirectX(6.0~11)	NVIDIA GeForce256	shader功能固定	首次提出GPU概念
2004~2010	统一渲染	OpenGL(1.1~4.1), DirectX(6.0~11)	NVIDIA G80	多功能shader	CUDA与G80一同发布
2011~至今	通用计算	CUDA, OpenCL 1.2~2.0	NVIDIA TESLA	完成与图形处理无关的	NVIDIA正式将用于计算的GPU产品线独立出来

III. GPGPU Overview¶

3.1 GPU 市场¶

GPU 市场分为两类：

• Desktop (桌面级)： NVIDIA, AMD, Intel
• Embedded (嵌入式)： Imagination PowerVR (曾用于 Apple), Qualcomm Adreno (曾用于 Samsung/Xiaomi), ARM Mali

3.2 NVIDIA GPGPU 演进¶

Fermi (2011) → Kepler (2012) → Maxwell (2014) → Pascal (2016) → Volta (2017) → Turing (2018) → Ampere (2020)

🚀 关键性能指标爆发的节点：¶

• Pascal (P100)： 首次搭载 HBM2 显存（显存接口从 384-bit GDDR5 提升到 4096-bit HBM2），显存带宽发生质变。
• Volta (V100)： 首次引入 Tensor Cores（张量核心），专门为 AI 深度学习矩阵运算加速。此时 FP64 双精度浮点性能也大幅提升。
• Turing (T4)： 极高能效比的 AI 推理卡。相比 V100 动辄 300W 的功耗，T4 仅有 70W，非常适合云推理。
• Ampere (A100)： 旗舰级产品，制程达到 7nm，晶体管数激增至 542 亿，Tensor Core 算力和显存（HBM2e）都达到了历代顶峰。

详细参数对比（Markdown 表格）¶

产品型号 (Tesla)	M2090	K40	M40	P100	V100	T4	A100
GPU核心	GF110	GK110	GM200	GP100	GV100	TU104	GA100
架构	Fermi	Kepler	Maxwell	Pascal	Volta	Turing	Ampere
SM数量	16	15	24	56	80	40	108
CUDA Cores	512	2880	3072	3584	5120	2560	6912
Tensor Cores	NA	NA	NA	NA	640	65 (第三代)	432 (第三代)
峰值 FP32 (GFLOPS)	1332	5046	6844	10609	15670	8141	19490
峰值 FP64 (GFLOPS)	666.1	1682	213.9	5304	7834	254.4	9746
显存接口	384-bit GDDR5	384-bit GDDR5	384-bit GDDR5	4096-bit HBM2	4096-bit HBM2	256-bit GDDR6	5120-bit HBM2e
显存容量	6GB	Up to 12GB	Up to 24GB	16GB	16GB	16GB	40GB
TDP (功耗)	250 W	235 W	250 W	300 W	300 W	70 W	250 W
晶体管 (亿)	30	71	80	153	211	136	542
制程工艺	40nm	28nm	28nm	16nm FinFET+	12nm FFN	12nm	7nm
