第四章：处理器架构与流水线设计

I. 单周期数据通路构建 (Building a Single-Cycle Datapath)¶

这一部分主要讲解如何将处理器的各个基础元件（寄存器、ALU、多路复用器、存储器等）逐步拼接起来，形成一个能够在一个时钟周期内完整执行指令的数据通路。我们将基于一个简单的 RISC-V 指令子集（如 lw, sw, add, sub, beq 等）来进行增量式构建。

数据通路定义：Elements that process or hold data and addresses in the CPU.

1.1 指令执行的通用步骤¶

对于所有的 RISC-V 指令，其执行的前两步总是相同的：

1. 取指 (Fetch)：根据程序计数器（PC）的值，从指令存储器中取出对应的指令。
2. 译码与读寄存器 (Decode & Read Registers)：根据指令中指定的寄存器编号，从寄存器文件（Register File）中读取一个或两个寄存器操作数。

接下来的步骤会根据指令的类别有所不同，但基本都包含以下操作：

• 使用 ALU 进行计算地址或者数据：用于算术/逻辑运算结果、计算访存地址或计算分支目标地址。
• 访问数据存储器 (Data Memory)：针对 Load/Store 指令读取或写入数据。
• 更新 PC：将 PC 更新为下一条指令的地址（PC + 4 或分支目标地址）。

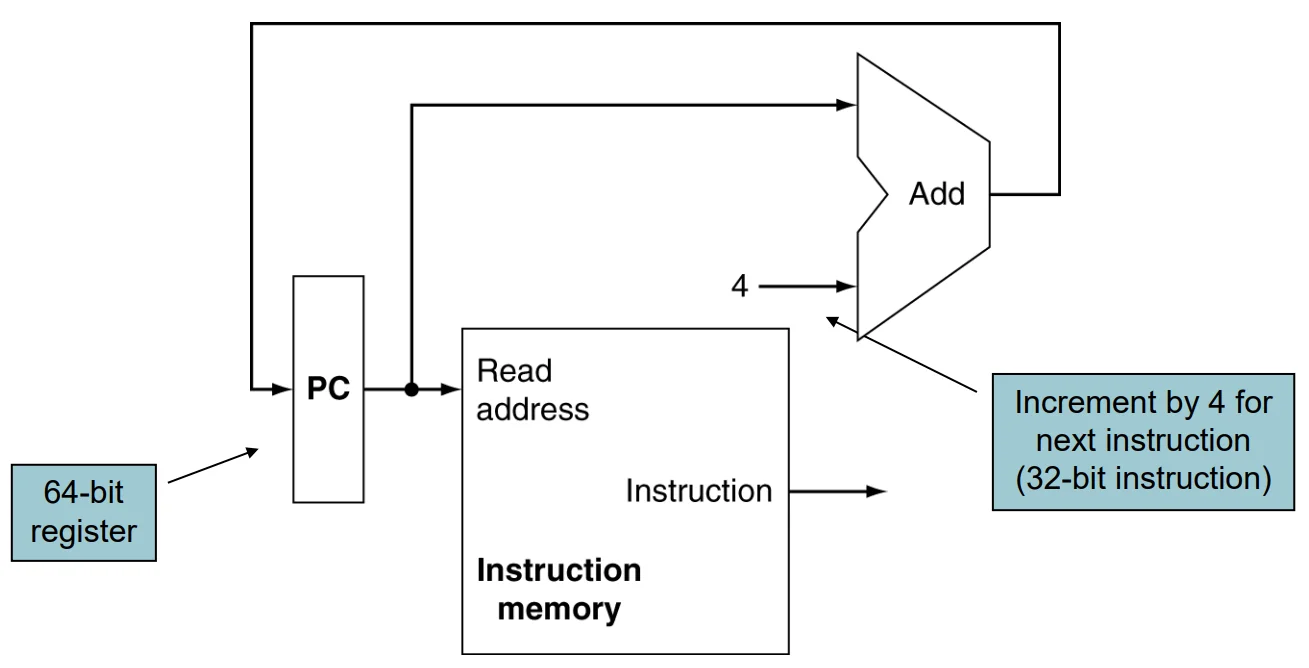

1.2 取指模块 (Instruction Fetch)¶

取指模块的核心任务是获取当前指令并更新 PC 准备获取下一条指令。

• PC 寄存器指向当前指令地址。
• 由于 RISC-V 指令长度固定为 32 位（即 4 个字节），因此计算下一条连续指令的地址只需将 PC 的值加 4。

In RISC-V, PC is affected only indirectly by certain instructions. It is NOT an architecturally-visible register

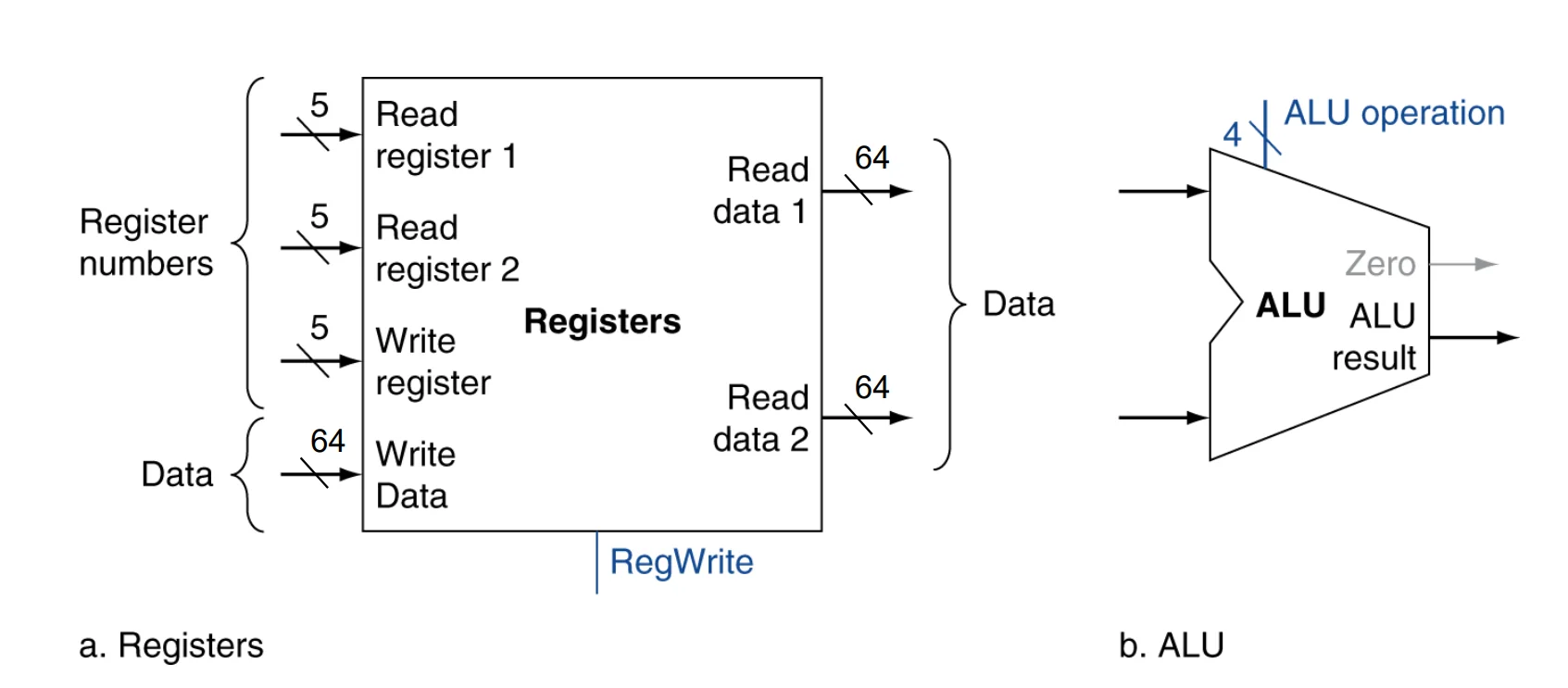

1.3 R型指令数据通路 (R-Format Instructions)¶

R 型指令（如 add, sub）主要涉及寄存器之间的算术逻辑运算。

• 输入：从寄存器文件中读取两个源寄存器操作数（需要多端口寄存器文件支持）。
• 执行：ALU 根据指令要求进行(EX)算术/逻辑运算。
• 输出：将 ALU 计算的结果写回(WB)目标寄存器。

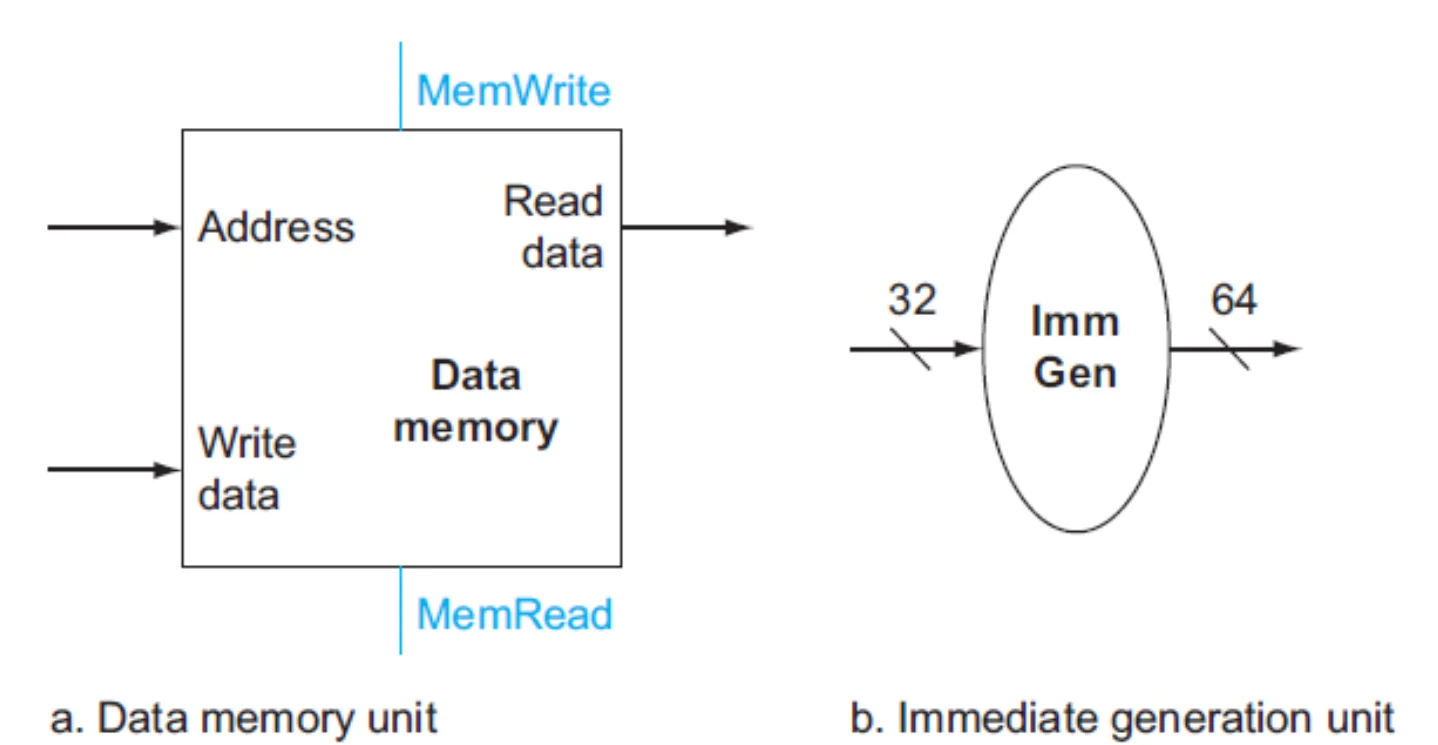

1.4 访存指令数据通路 (Load/Store Instructions)¶

访存指令（lw / sw）需要访问数据存储器，其核心在于内存地址的计算。

• 地址计算(EX)：读取基址寄存器的值，并加上一个 12 位的立即数偏移量（Offset）。由于 ALU 处理的是 64 位（或 32 位）数据，这个 12 位的偏移量需要先通过符号扩展 (Sign-extend) 转换为完整的字长。
• Load (加载)：从数据内存中读取该地址的数据，并更新回(WB)寄存器文件。
• Store (存储)：将第二个源寄存器中的值写入到计算出的内存地址中。

1.5 分支指令数据通路 (Branch Instructions)¶

以 beq (Branch if Equal) 为例，分支指令，例如：

beq x20, x21, L # branch to L

需要完成比较和目标地址计算两件事：

1. 比较操作数：读取两个源寄存器，送入 ALU 进行减法 (subtract) 运算。如果两个值相等，ALU 的 Zero 标志位会输出 1。

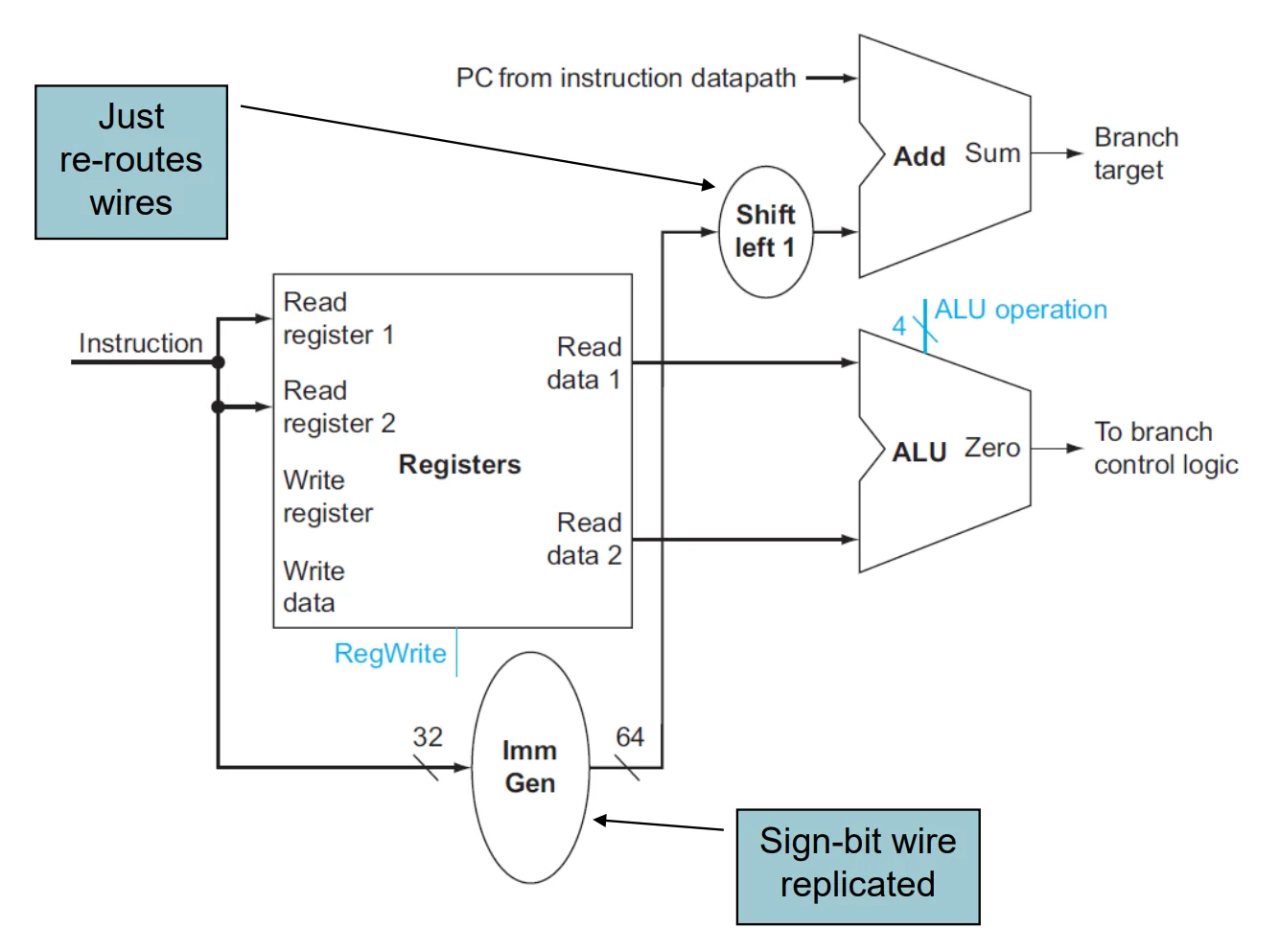

2. 计算目标地址：
   • 将指令中的位移量（立即数）进行符号扩展。
   • 左移 1 位 (Left shift by 1)：因为 RISC-V 的指令以半字（2字节）或字（4字节）对齐，最低位必定是0，所以指令中省略了最低位的0以扩大寻址范围，此处需要左移还原真实偏移量。
   • 将偏移量与当前 PC 值相加，得到跳转目标地址。

1.6 整合：完整的单周期数据通路¶

单周期数据通路的原则是一条指令必须在一个时钟周期内完成。这就意味着一个数据通路元件（如加法器、存储器）在同一周期内只能被使用一次。

• 因此我们需要分离指令存储器和数据存储器（这体现了哈佛架构的思想）。
• 当多条指令需要使用同一个部件但数据源不同的时候，我们需要引入多路复用器 (Multiplexers, Mux) 来进行数据路径的选择。

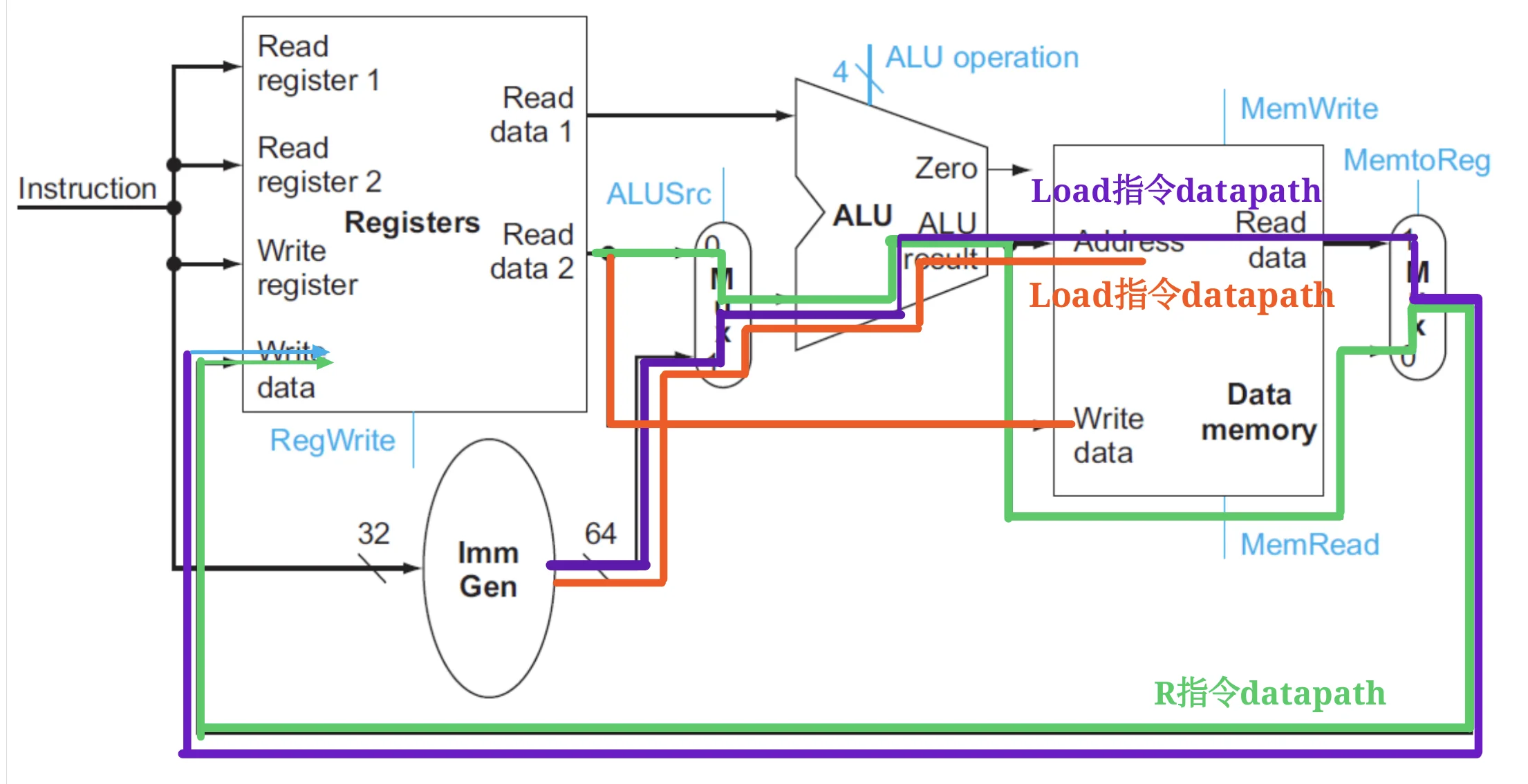

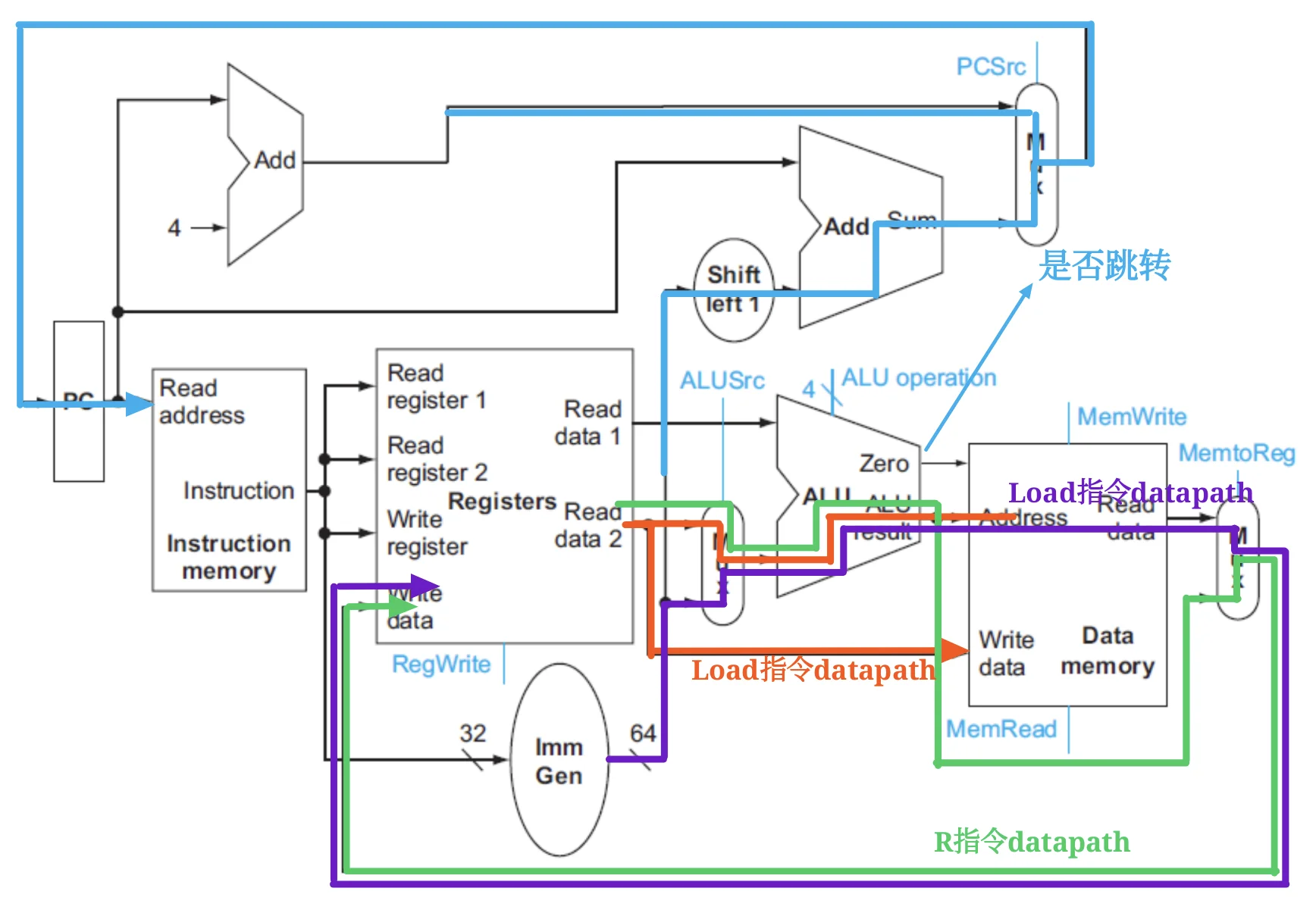

首先拼接 R型 与 访存指令 的数据通路（引入了控制 ALU 输入来源的 MUX 以及控制写入寄存器数据来源的 MUX）：

随后加上分支指令的数据通路（在 PC 的输入端引入 MUX，决定 PC 下一周期是 PC+4 还是 分支目标地址）：

这是未经加入控制信号单元前，最完整的单周期裸数据通路全貌图。请注意观察图中各个多路复用器（Mux）的位置，它们为后续引入控制信号埋下了伏笔。

II. 控制单元设计 (Datapath With Control)¶

在搭建好包含各种多路复用器（MUX）的完整数据通路后，我们需要一个 “大脑” 来指挥这些硬件如何协同工作。这个 “大脑” 就是 控制单元 (Control Unit)。它通过分析指令的内容（主要是操作码 Opcode 等字段），生成一系列高低电平的控制信号，以控制数据流向和组件的行为。

2.1 引入控制信号的完整数据通路¶

主控制单元（Main Control）接收指令的低 7 位（Instruction [6:0]，即 Opcode）作为输入，产生对应的控制信号，用于控制：

• 多路复用器 (MUX) 的选择端（决定数据走哪条路，例如 ALU 的输入是寄存器还是立即数）。
• 组件的读写使能端（如寄存器写使能 RegWrite，内存读/写使能 MemRead / MemWrite）。
• ALU 操作的大致方向（通过 ALUOp 信号送给 ALU 控制模块）。

2.2 不同指令的控制路径图解¶

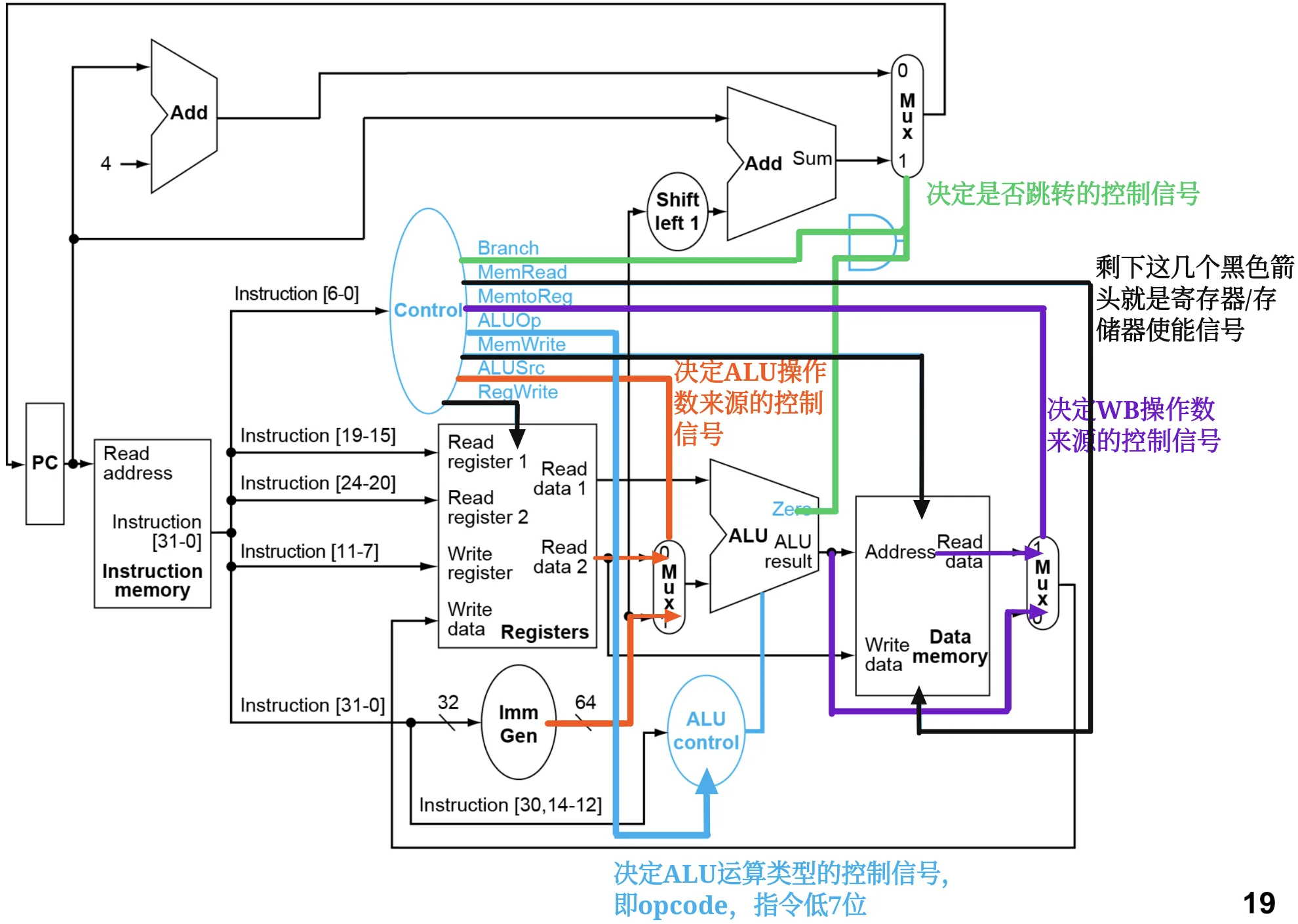

不同的指令在执行时，控制单元会激活数据通路上的特定路径。课件中展示了三种典型指令激活的路径：

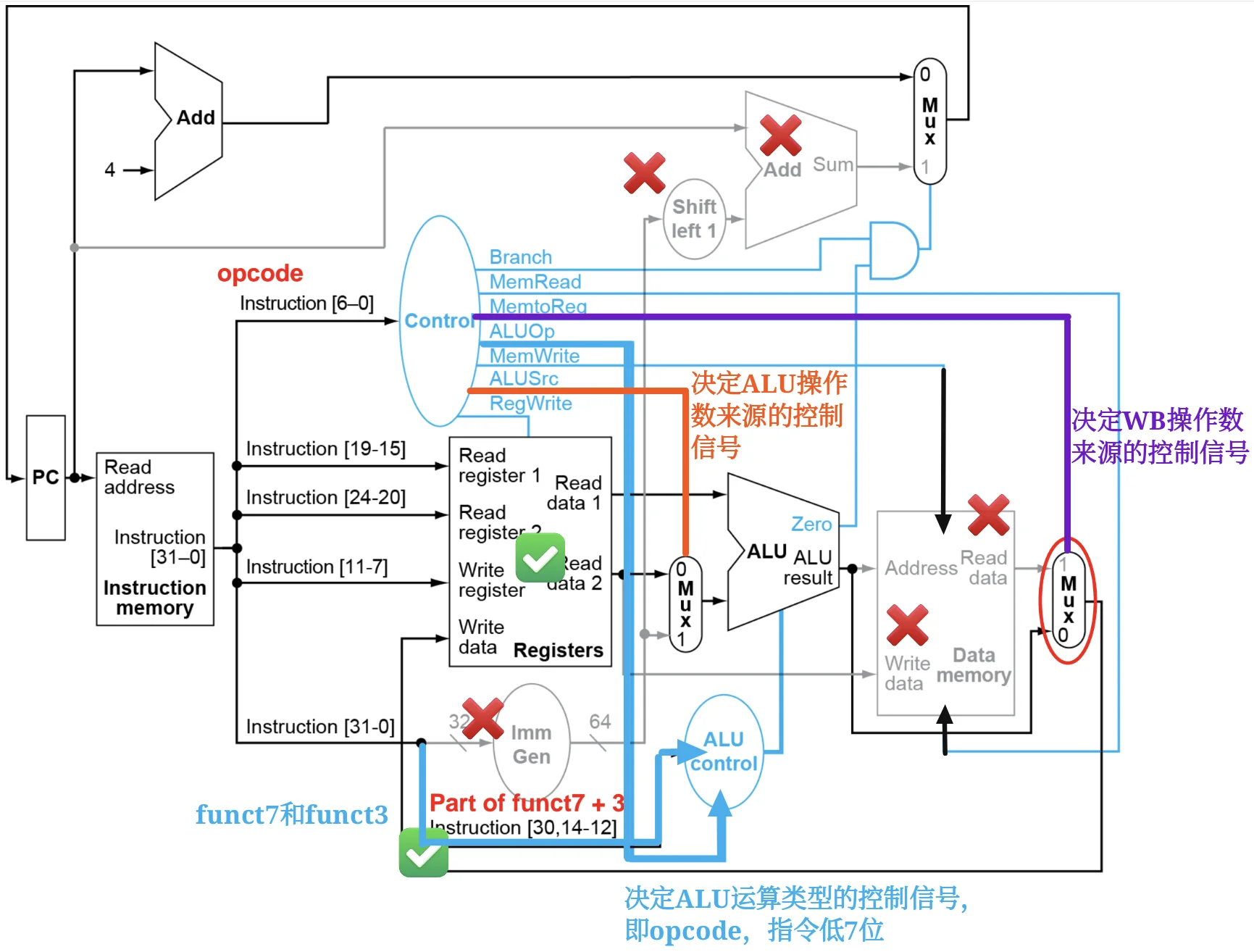

• R型指令 (如 add, sub)：控制单元让 MUX 选择第二个寄存器的值进入 ALU，并且选择 ALU 的计算结果写回寄存器，同时禁用数据内存的读写。

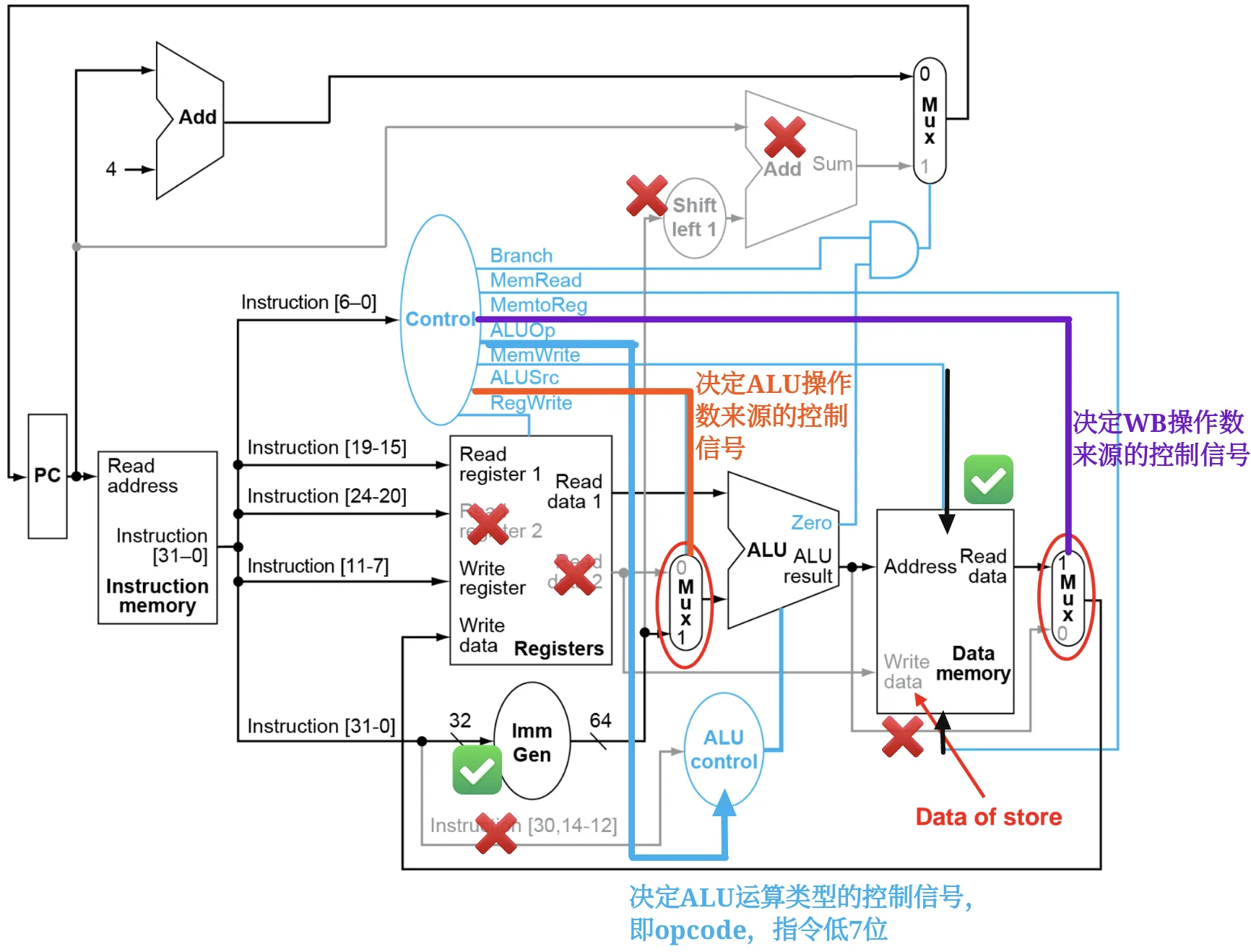

• Load 指令 (I-Type，如 lw)：控制信号控制 MUX，将符号扩展后的立即数送入 ALU（用于计算地址），激活 MemRead 读内存，并控制最后的 MUX 将内存读出的数据（Data of store）写回目标寄存器。

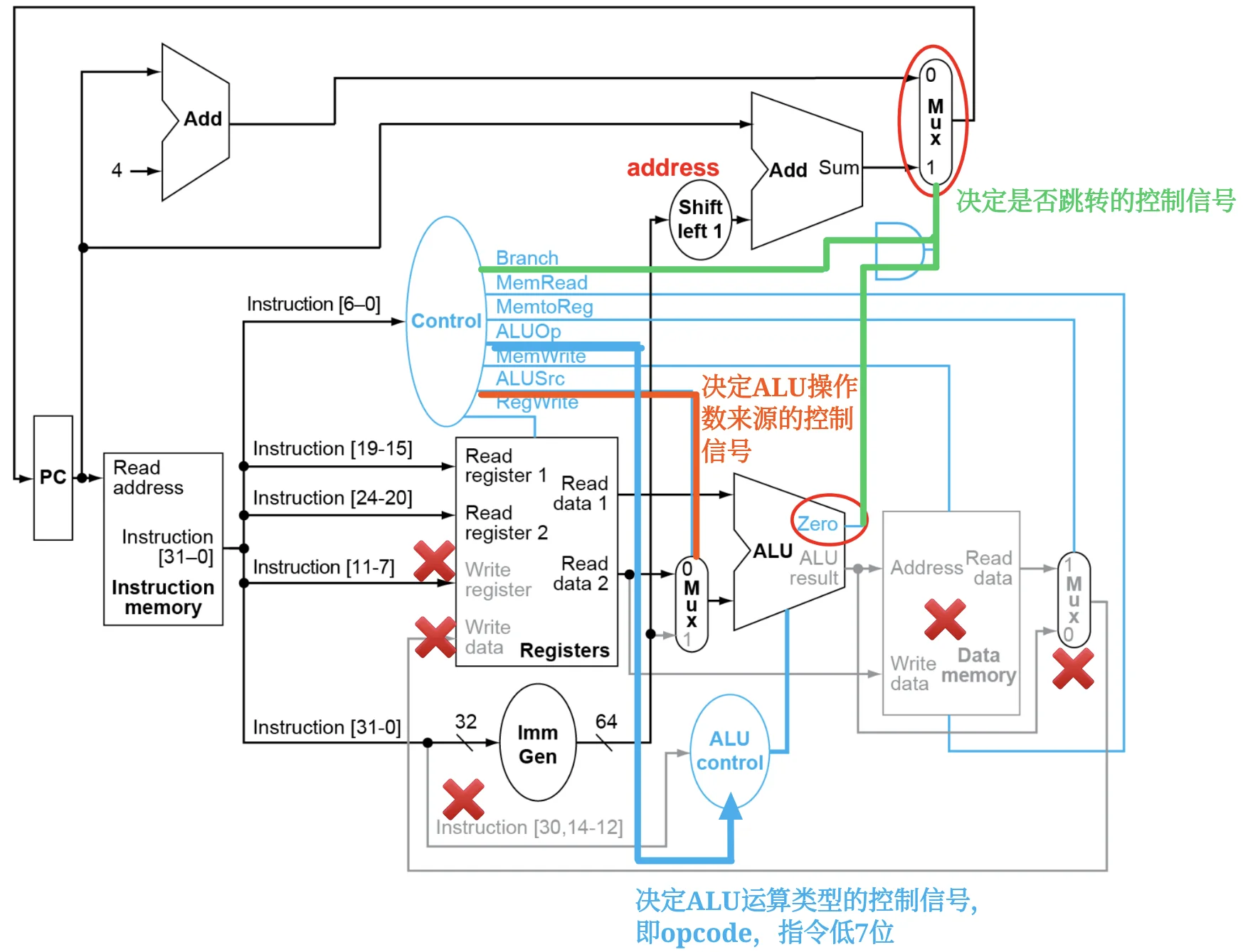

• 分支指令 (SB-Type，如 beq)：ALU 执行减法来比较寄存器是否相等。如果相等（ALU 输出 Zero = 1），且控制信号 Branch 有效，两者经过一个 AND 门，控制位于 PC 前面的 MUX，选择目标跳转地址作为下一个 PC 值。同时不需要写回寄存器或内存。

2.3 ALU 的多级解码控制 (ALU Control)¶

为了降低主控制单元的复杂性，RISC-V 采用了多级解码 (Multiple levels of decoding) 的组合逻辑设计：将控制分摊给主控制单元和 ALU 控制单元。

1. 主控制单元：首先根据 Opcode 生成一个 2 位的 ALUOp 信号，表示指令的大类操作：
   • 00：用于 Load/Store（需要做加法计算地址）。
   • 01：用于 Branch（需要做减法比较大小）。
   • 10：用于 R型指令（具体做什么运算需要进一步看指令的 funct 字段）。

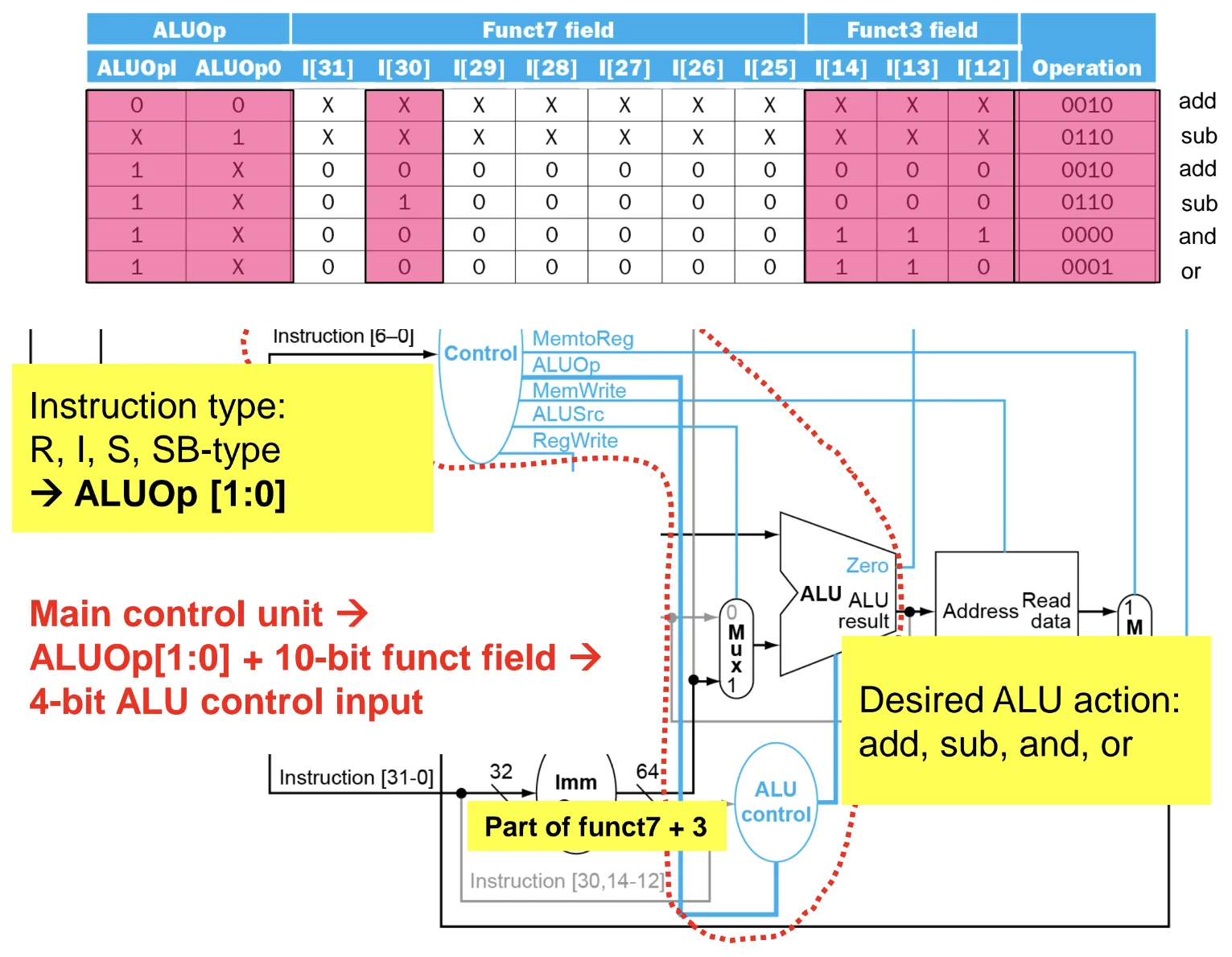

2. ALU 控制单元：接收主控制器发出的 ALUOp [1:0] 信号，结合指令中的 funct7（部分位数）和 funct3 字段，最终输出一个 4 位的 ALU 控制信号，直接指挥 ALU 执行具体的算术/逻辑操作（如 add, sub, and, or）。

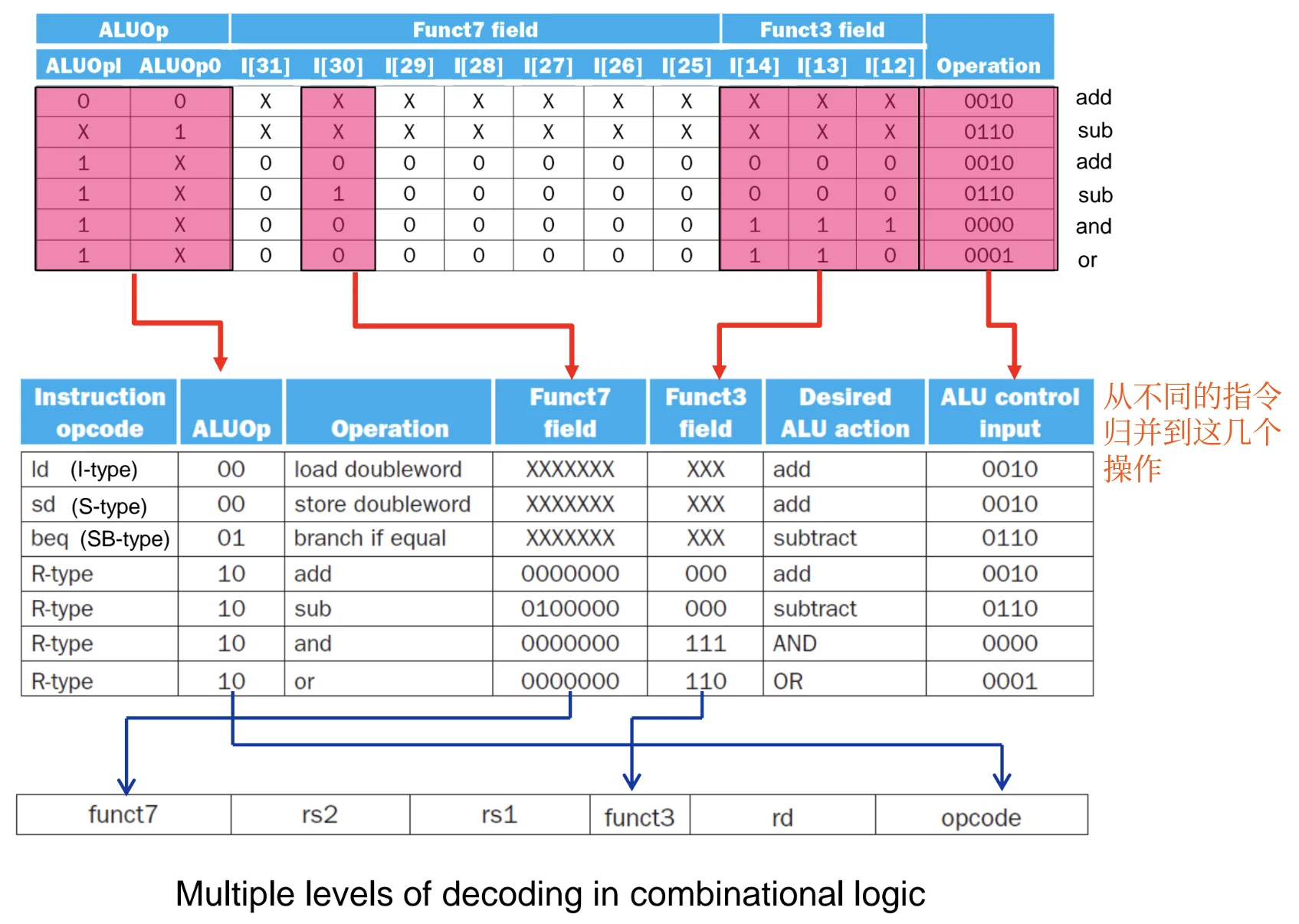

图表详细展示了 ALUOp 结合 funct7 和 funct3 生成 4 位最终控制信号（0010/0110/0000/0001）的真值表逻辑及多级解码架构。*

2.4 主控制单元信号的直接推导 (Main Control Unit)¶

通过对 RISC-V 指令格式（R-type, I-type, S-type, SB-type）的字段划分可以看出，控制信号可以完全由当前指令的操作码纯粹通过组合逻辑推导出来。

• 操作码（Opcode）始终位于指令的最低 7 位 [6:0]。
• 无论指令类型如何，源寄存器 rs1 和 rs2 的位置始终固定。
• 这种极具规律的设计，大大简化了控制单元的硬件复杂度。

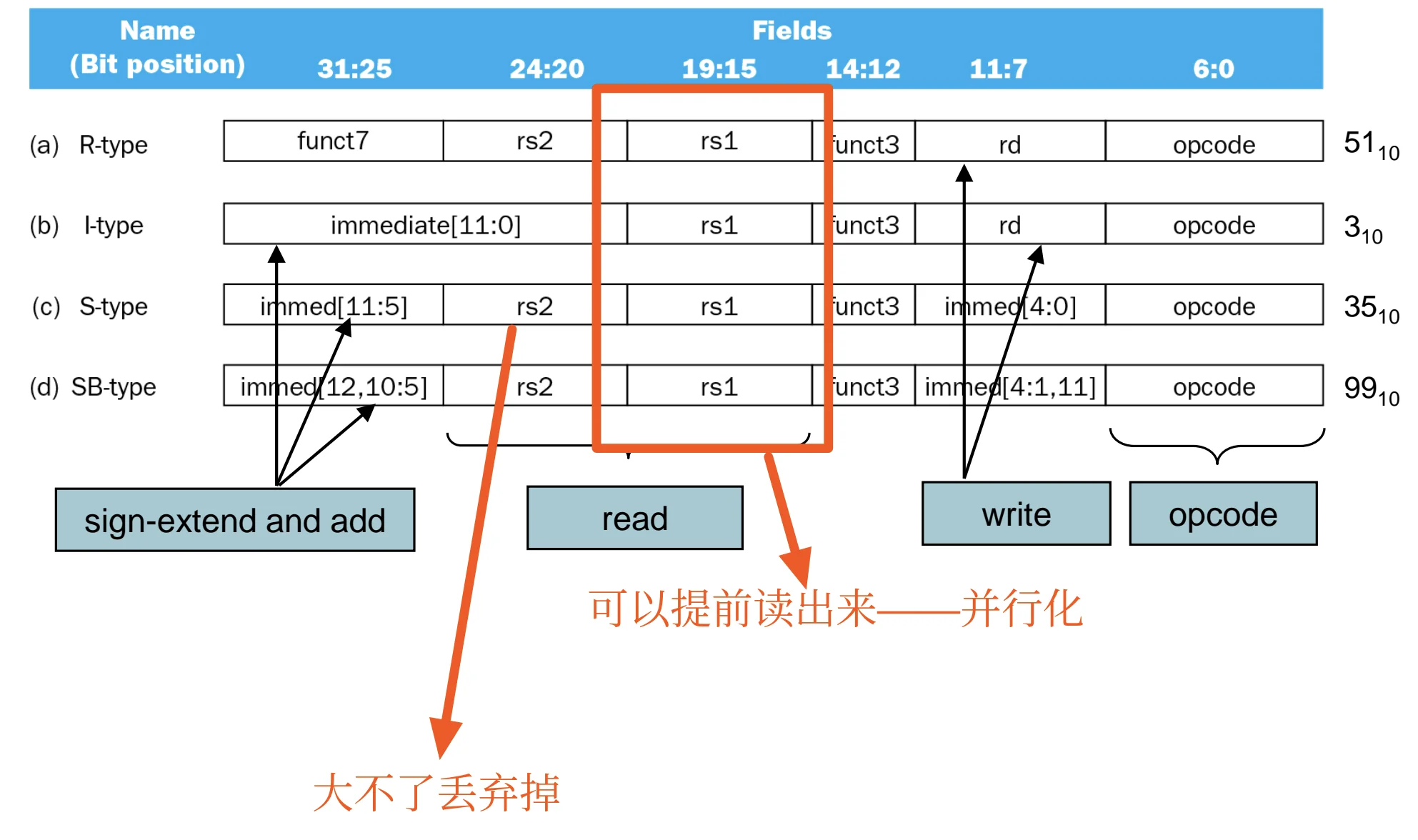

图中对比了各类指令的字段划分（如 immediate, rs1, funct3, rd, opcode 的固定位置），直观展现了 RISC-V 指令集规整性对控制单元设计的极大便利。

III. 流水线的基本概念与性能分析 (Overview of Pipelining)¶

前面设计的单周期处理器虽然逻辑清晰，但在实际应用中存在致命的性能缺陷。为了提升处理器的吞吐量，现代微处理器广泛引入了流水线 (Pipelining) 技术。

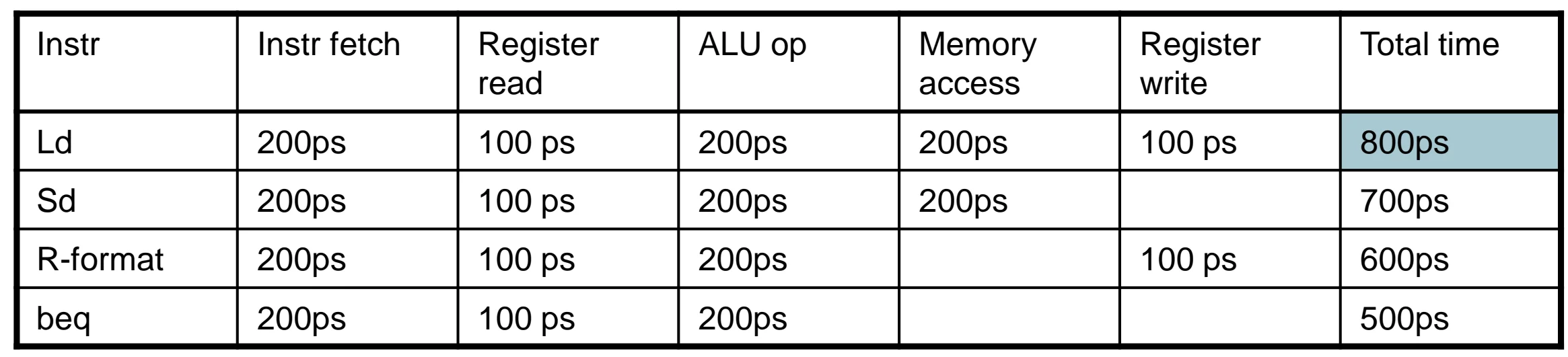

3.1 单周期设计的性能瓶颈¶

• 木桶效应：单周期处理器的时钟周期必须足以容纳耗时最长的那条指令（即关键路径）。
• 关键路径 (Critical Path)：通常是 Load 指令。其路径覆盖了几乎所有组件：指令内存 \(\Rightarrow\) 寄存器文件读取 \(\Rightarrow\) ALU 运算 \(\Rightarrow\) 数据内存读取 \(\Rightarrow\) 寄存器文件写回。（课件示例中，Ld 指令耗时 800ps，导致时钟周期必须设定为 800ps）。
• 这种设计导致执行其他简单指令（如耗时仅 500ps 的分支指令）时，大量的时间和硬件资源处于闲置等待状态。

3.2 流水线的核心思想¶

流水线借鉴了工业流水线（如课件中的“洗衣服”类比）的思想，通过重叠执行 (overlapping execution) 来实现时间上的并行性 (Temporal parallelism)。

• 将一条指令的执行过程划分为多个耗时相近的子阶段。
• 每个子阶段由专用的硬件模块完成。
• 一条指令进入下一个阶段时，下一条指令立刻进入当前阶段。
• 核心优势：流水线通过提高整体吞吐量（Throughput）来提升性能，而并不是缩短单条指令的执行时间（Latency）。

3.3 RISC-V 的经典五级流水线¶

RISC-V 处理器的流水线通常被划分为以下五个标准的阶段（每个阶段占用一个机器周期）：

1. IF (Instruction Fetch)：从内存中取指令。
2. ID (Instruction Decode & Register Read)：指令译码并读取寄存器操作数。
3. EX (Execute operation or calculate address)：ALU 执行算术逻辑运算，或计算访存/跳转目标地址。
4. MEM (Access memory operand)：访问数据存储器（仅 Load/Store 指令需要，其他指令在此阶段通常处于空闲状态）。
5. WB (Write result back to register)：将结果写回寄存器文件。

3.4 流水线性能对比与加速比计算¶

与单周期对比，流水线带来了显著的性能飞跃：

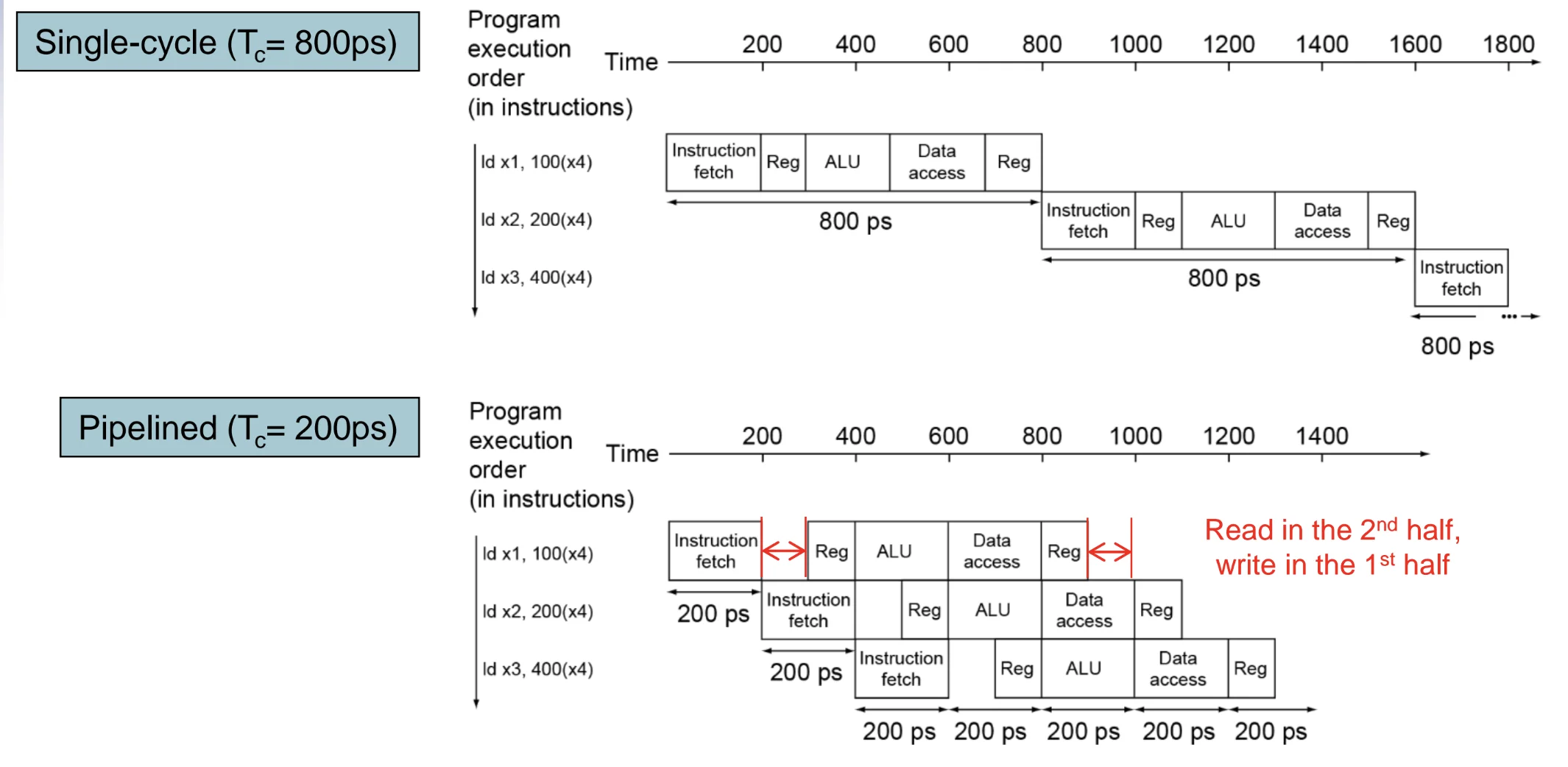

⚠️ 图中红字重点提醒：为了解决数据在同一周期内同时读写的冲突（结构冒险），寄存器文件被设计为“前半周期写，后半周期读 (Write in the 1st half, Read in the 2nd half)”。

(1) 理想加速比公式：如果在理想状态下（各阶段完全平衡，且无冒险暂停）：

(2) 为什么不能无限增加级数？
* 阶段划分不能无限细（各个阶段耗时难以绝对均衡）。
* 流水线阶段之间需要插入流水线寄存器（Pipeline Registers），这会带来额外的硬件开销和时间延迟。

3.5 面向流水线设计的指令集架构 (Pipelining and ISA Design)¶

RISC-V 指令集天生就是为流水线量身定制的，其优秀的 ISA 特性让流水线实现变得非常简单：

• 所有指令长度固定（32位）：使得 IF 阶段可以在单个周期内轻松完成取指（相比之下 x86 指令长度从 1 到 15 字节不等，极难流水化）。
• 指令格式少且规整：寄存器编号位置固定，处理器可以在 ID 阶段一边译码，一边同时读取寄存器。
• Load/Store 寻址模式简单：可以在 EX（第3阶段）专门计算地址，在 MEM（第4阶段）专门访问内存，各个阶段职责分明。

IV. 五级流水线数据通路设计 (Pipelined Datapath)¶

在明确了流水线的五级划分（IF, ID, EX, MEM, WB）之后，我们需要对原有的单周期数据通路进行物理改造。其核心在于打破单周期内一通到底的信号流，将其分隔为独立的五个运作区间。

4.1 流水线寄存器 (Pipeline Registers)¶

为了将执行阶段隔离开来，我们必须在相邻的流水线级之间插入流水线寄存器。这些寄存器的作用是保存前一个周期产生的、供后续周期使用的信息（数据和控制信号）。
处理器中一共需要四个流水线寄存器，分别命名为：

1. IF/ID 寄存器
2. ID/EX 寄存器
3. EX/MEM 寄存器
4. MEM/WB 寄存器

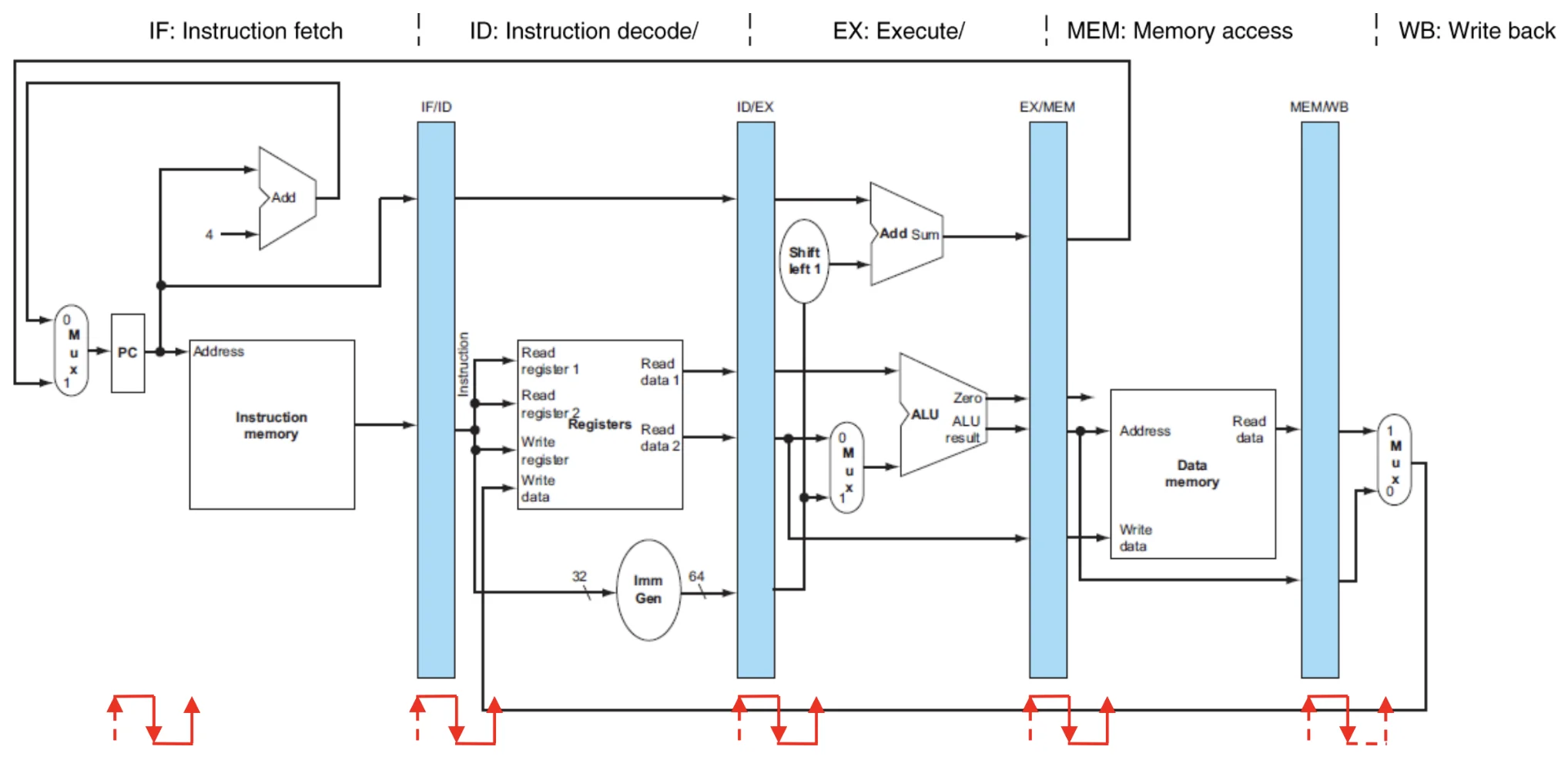

图中新增的四条垂直的浅蓝色竖条即为流水线寄存器。需要注意的是，大部分信号是从左向右 (Left-to-right) 流动的，但有两种情况是从右向左 (Right-to-left) 流动的：一是 WB 阶段写回寄存器文件，二是计算出的下个 PC 值写回 PC 寄存器。这种反向的数据流向是导致流水线“冒险 (Hazards)”的原因之一。

4.2 指令在流水线中的流转（以 Load 指令为例）¶

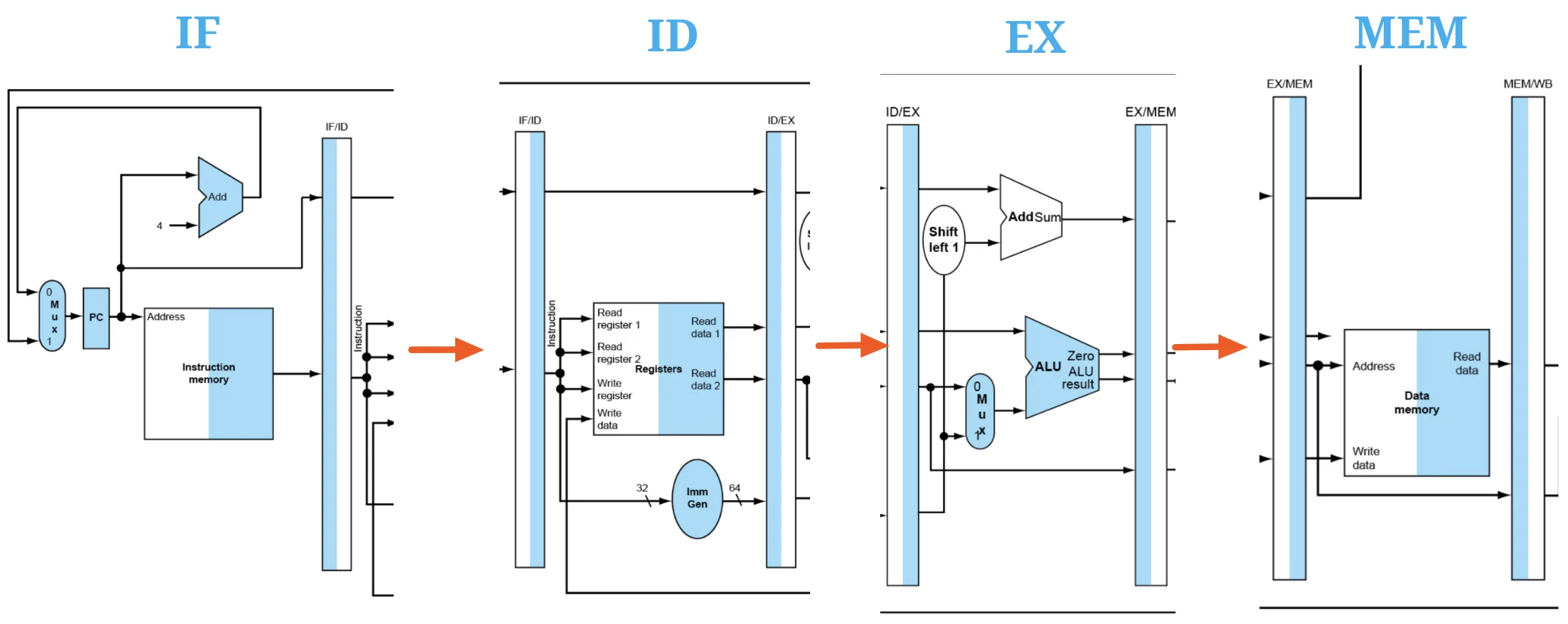

我们以一条 lw（Load）指令为例，看看数据是如何在各个阶段中穿梭的：

• IF (取指)：从指令内存中取出指令，并存入 IF/ID 寄存器；同时 PC+4 的值也存入该寄存器，以备后续可能使用。
• ID (译码)：利用 IF/ID 中的指令读取寄存器文件，将读出的两个操作数，连同符号扩展后的立即数一起，存入 ID/EX 寄存器。
• EX (执行)：从 ID/EX 取出基址和立即数进入 ALU 计算内存地址，将计算得到的地址存入 EX/MEM 寄存器。
• MEM (访存)：利用 EX/MEM 中的地址去读取数据内存，将读出的数据存入 MEM/WB 寄存器。

4.3 关键避坑：目标寄存器写回的“时空错位”问题¶

在上述 WB (写回) 阶段中，如果我们直接用此时取指阶段连过来的指令线（Instruction[11:7]）去决定写回哪一个目标寄存器（rd），会发生严重的逻辑错误！

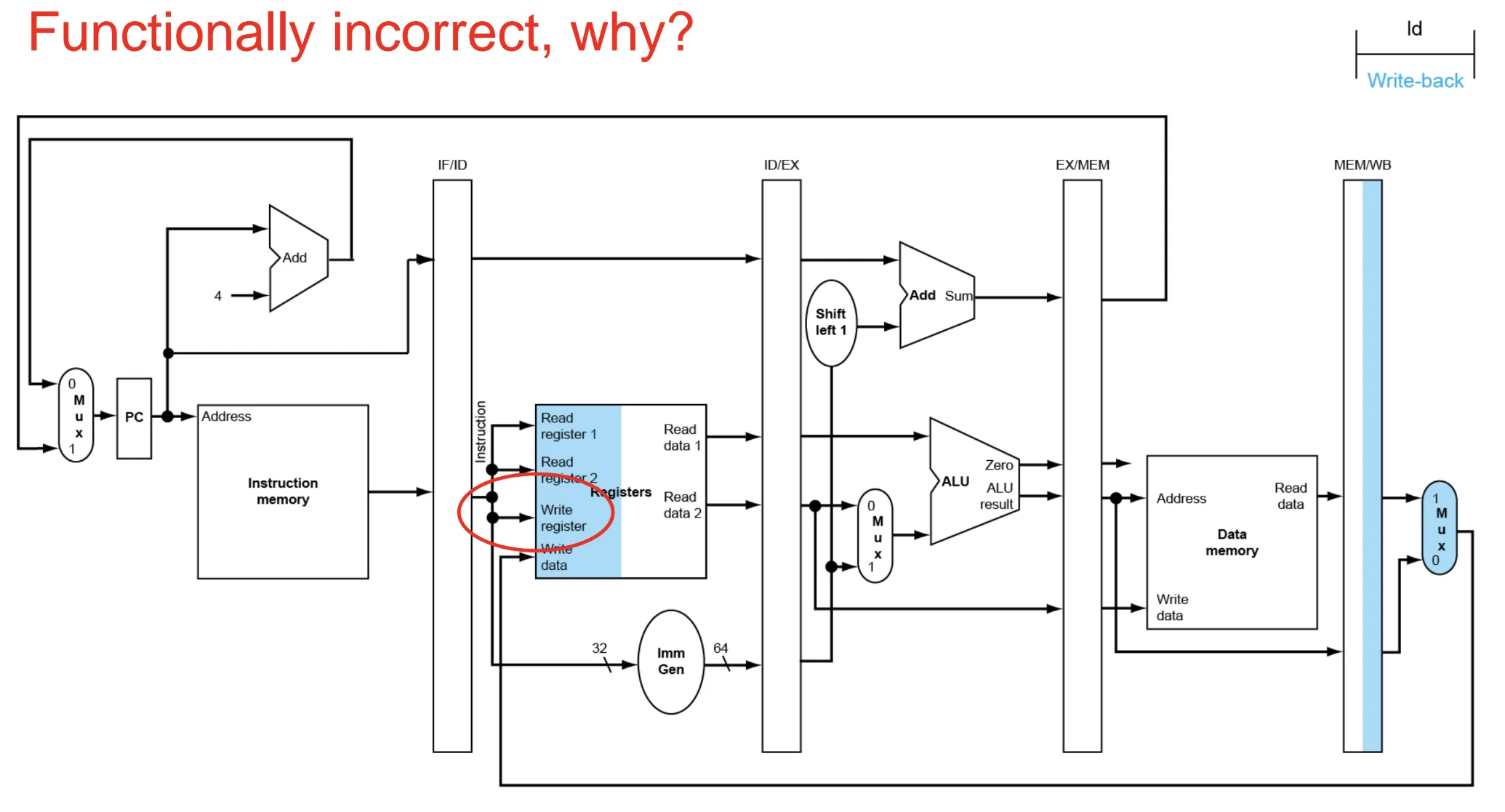

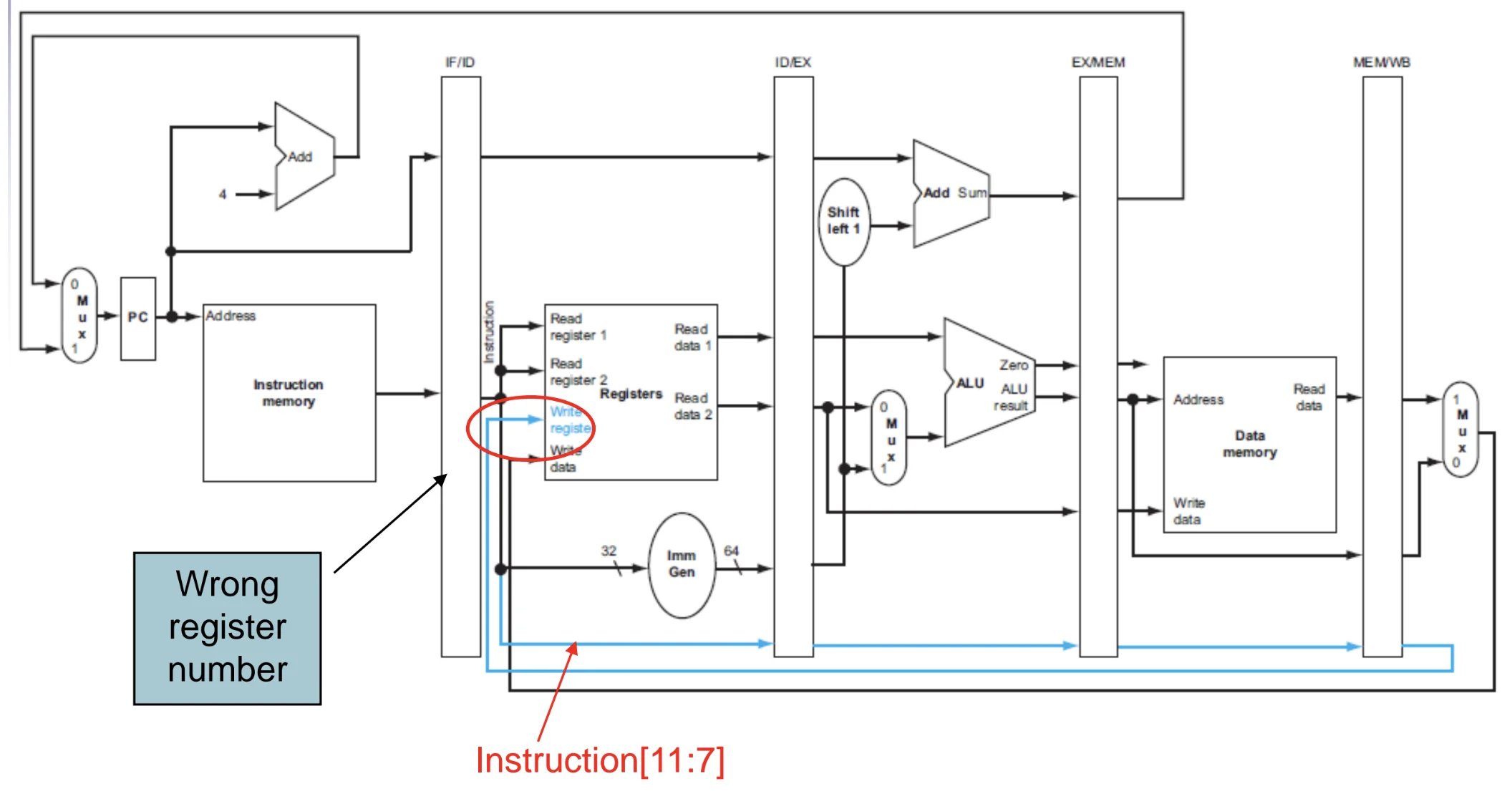

图中的红圈标出了错误的地方。因为当 lw 指令到达第 5 级（WB 阶段）时，第 1 级（IF 阶段）早就已经是它后面的第 4 条指令了！此时 IF 级暴露出来的 rd 编号是别人的，这样会导致 lw 读出的数据写进了错误的寄存器。

修正方案 (Corrected Datapath)：
属于某条指令的任何信息，如果在后面的阶段才用到，就必须由流水线寄存器一级一级地“接力”向后传递。
因此，我们需要将 lw 指令的目标寄存器编号（Instruction[11:7]）存入 IF/ID，传给 ID/EX，传给 EX/MEM，最后传给 MEM/WB。在 WB 阶段时，从 MEM/WB 寄存器中取出该编号并连回寄存器文件的写入端口。

图中下方有一条醒目的浅蓝色线（标有 Instruction[11:7]）。这条线展示了正确的寄存器编号是如何穿越重重流水线寄存器，安全抵达写回阶段的。

4.4 其他指令的流转特点（以 Store 为例）¶

与 Load 相比，Store (sw) 指令的前三个阶段基本类似，但在最后两个阶段有所不同：

• MEM (访存)：从 EX/MEM 中不仅要取出算好的地址，还要取出要写入的数据（这个数据在 ID 阶段读出后，一直沿着流水线寄存器传到了这里），并将其写入内存。
• WB (写回)：Store 指令不需要写回寄存器，因此在这个阶段它什么也不做 (Nothing to do)。

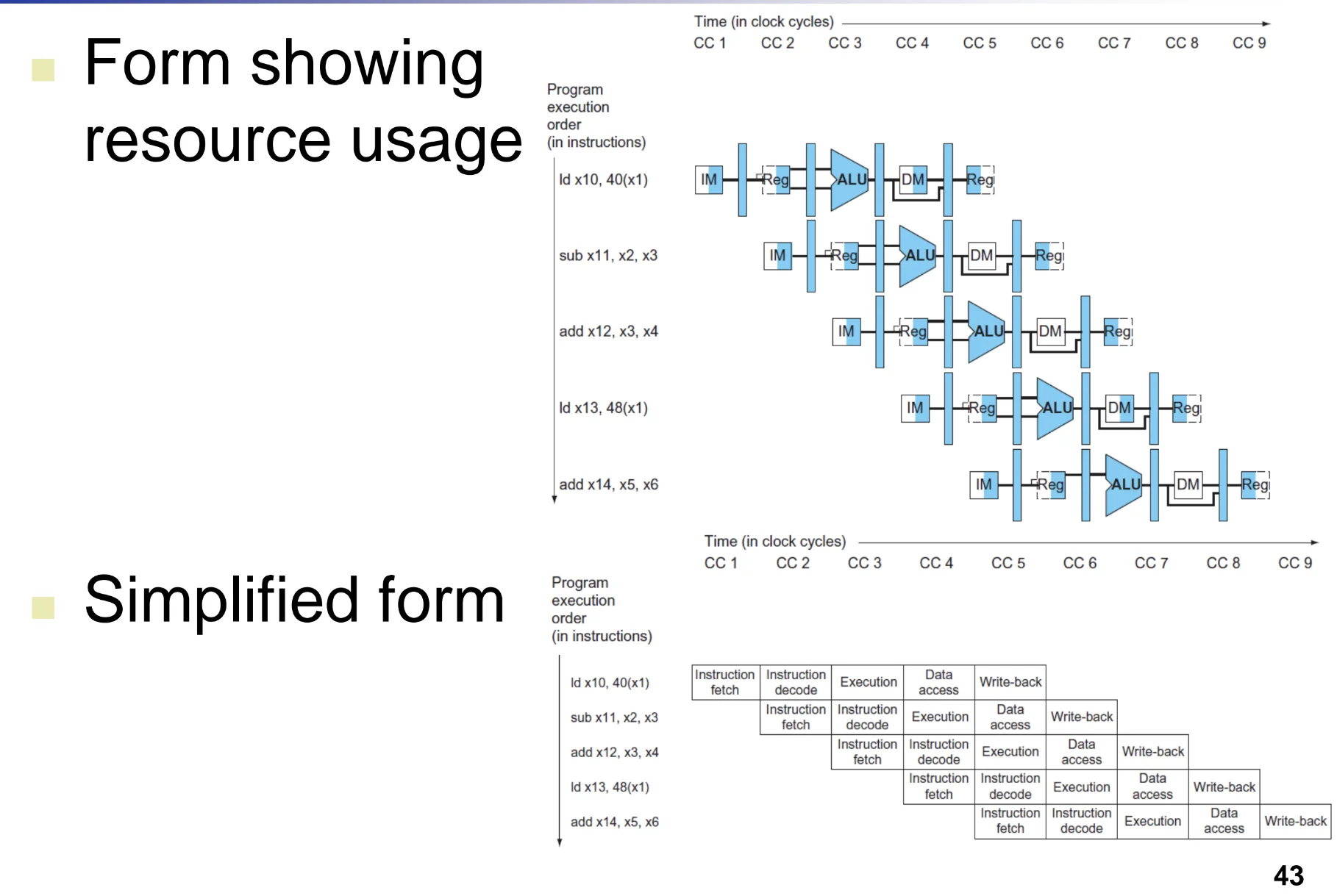

4.5 流水线状态的图示法¶

为了分析复杂的流水线，我们常用两种图表来表示：

1. 多周期流水线图 (Multi-Cycle Pipeline Diagram)：横轴是时钟周期，纵轴是指令序列。展示多条指令在时间轴上的重叠情况。（分为带有部件图标的详细版，和只写简称的简化版）。

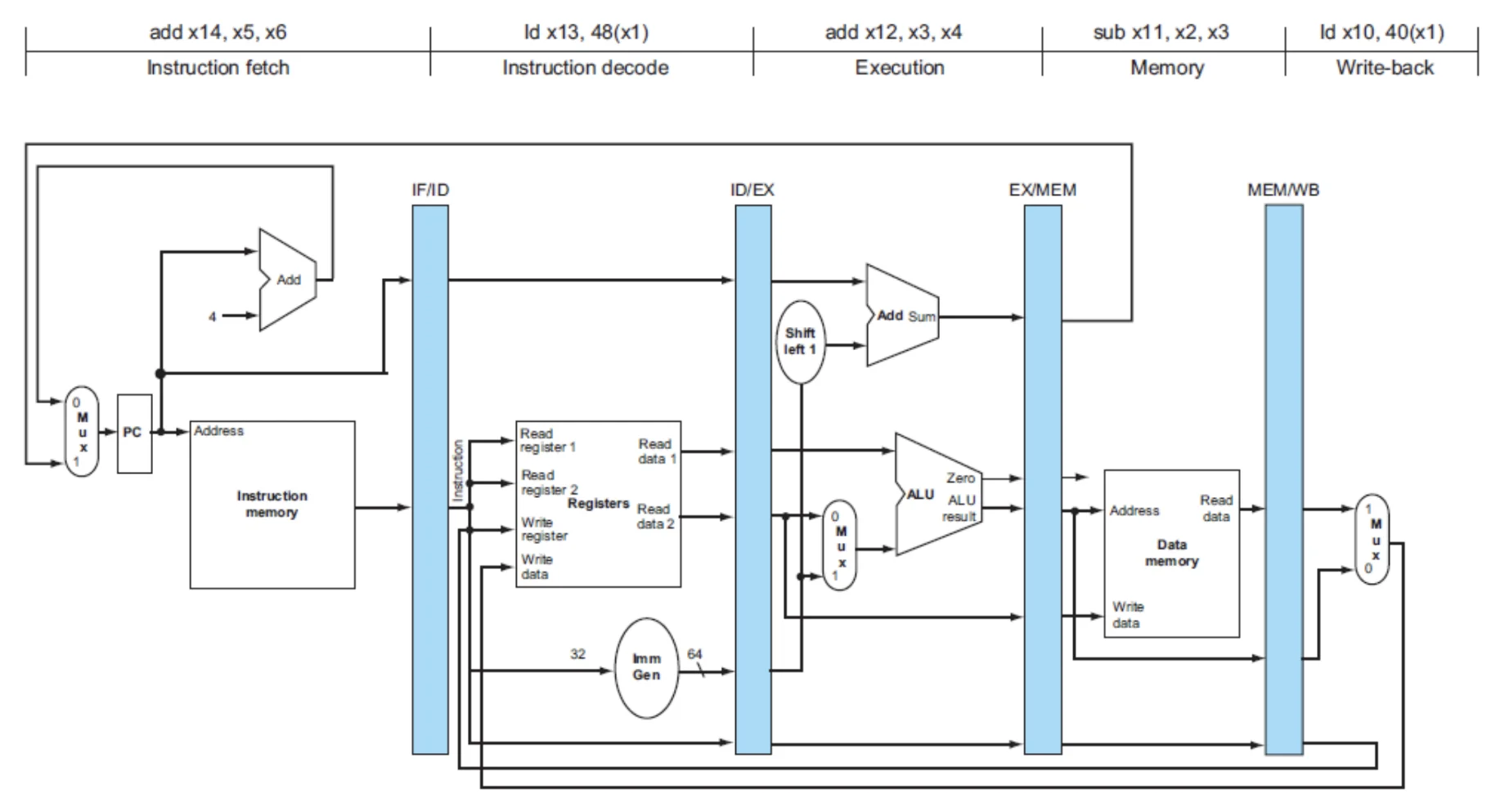

1. 单周期流水线图 (Single-Cycle Pipeline Diagram)：固定某一个特定的时钟周期，宏观地查看当前流水线数据通路中，各个组件分别正在为哪条指令服务。

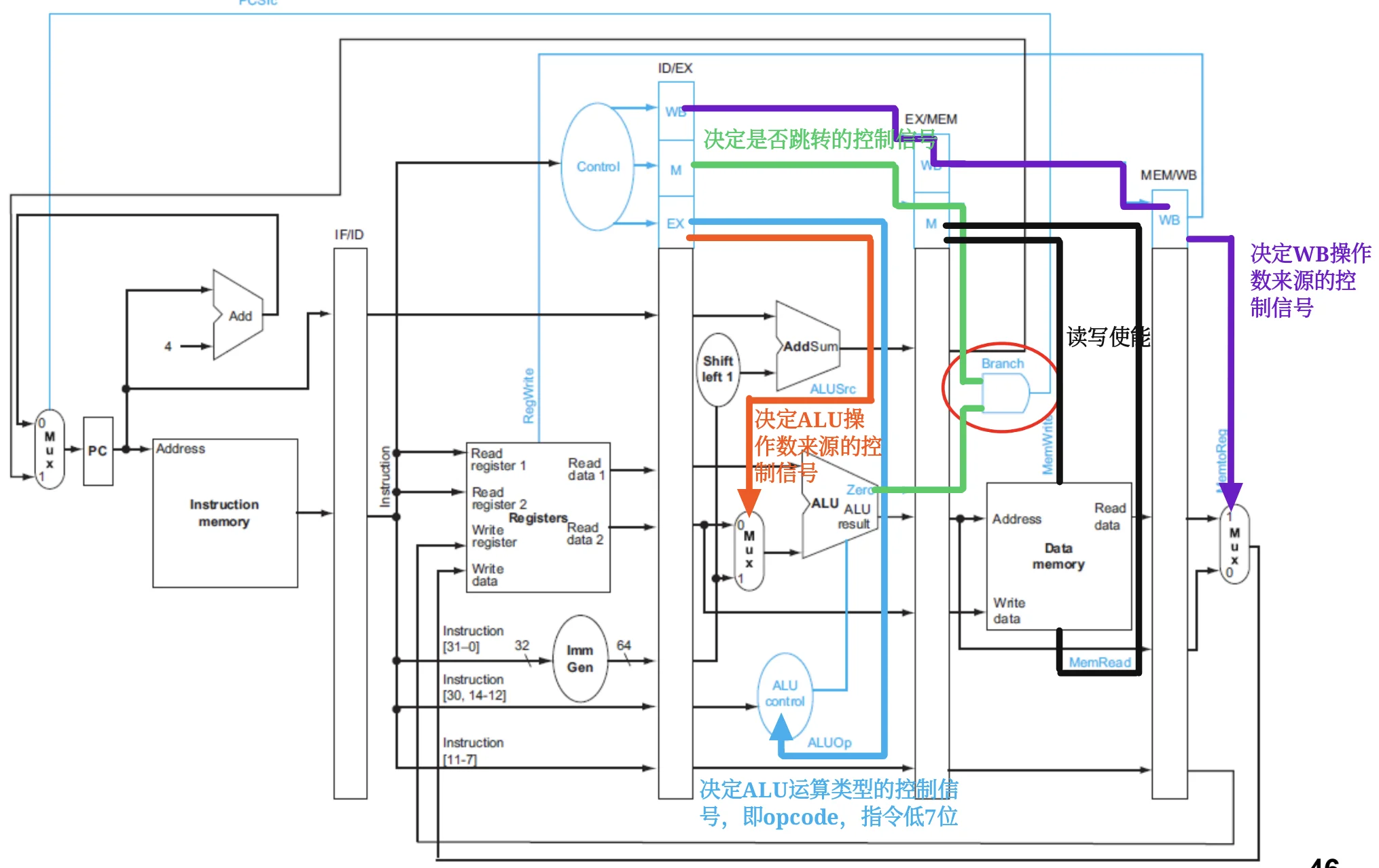

4.6 考虑流水线控制信号的完整流水线数据流图¶

V. 总结¶

5.1 并行性 (Parallelism) 的分类总结¶

这是提升处理器性能的最核心思想，课件将其概括为两大类：

1. 时间并行性 (Temporal Parallelism)：

   • 核心：流水线技术。
   • 原理：将任务划分为多个阶段，在时间轴上重叠处理。
   • 优点：能够有效缩短时钟周期（流水线级数越多，单级工作量越小，频率越高）。
   • 挑战：处理各种“冒险 (Hazard)”（如数据依赖、跳转预测失效）的代价增大，且如果中断发生，恢复现场更复杂。

2. 空间并行性 (Spatial Parallelism)：

   • 核心：多功能单元、多核架构。
   • 原理：通过复制硬件资源来同时执行多个任务（例如：多个 ALU、多发射技术、多核处理器）。
   • 优点：直接提升系统的计算处理能力。

5.2 流水线总结 (The BIG Picture)¶

最后对本章的流水线知识进行总结：

• 提高吞吐量：流水线的初衷是提高单位时间内处理指令的数量（Instruction Throughput），而不是为了让单条指令跑得更快（Latency 几乎不变，甚至因为寄存器开销略有增加）。
• 并行执行：流水线允许五条指令在同一时刻处于不同的处理阶段。
• ISA 的支撑：指令集设计（如 RISC-V）对流水线性能至关重要。
• 思考题：为什么要划分成“五级”？因为这五个阶段（IF, ID, EX, MEM, WB）在功能逻辑上相对独立，且耗时相对均衡，是平衡性能与复杂度的最优解之一。

VI. Pipeline Hazards¶

Hazard：situations that prevent the next instruction in the instruction stream from executing during its designated clock cycle. Hazards cause pipeline stalls (bubbles), which reduce performance.

冒险：指在流水线中，下一条指令无法在预定的时钟周期内执行的情况。冒险会导致流水线停顿（气泡），从而降低性能。

Hazards 的种类：

1. Structure hazards: a required resource is busy.
2. Data hazards: need to wait for previous instruction to complete its data read/write.
3. Control hazards: deciding on control action depends on previous instruction.

结构冒险：所需资源正在被占用。
数据冒险：需要等待前一条指令完成其数据读/写。
控制冒险：控制动作的决定依赖于前一条指令。

6.1 结构冒险 (Structural Hazards)¶

Conflict for use of a resource

In RISC-V pipeline with a single memory

• Load/store requires data access
• Instruction fetch would have to stall for that cycle

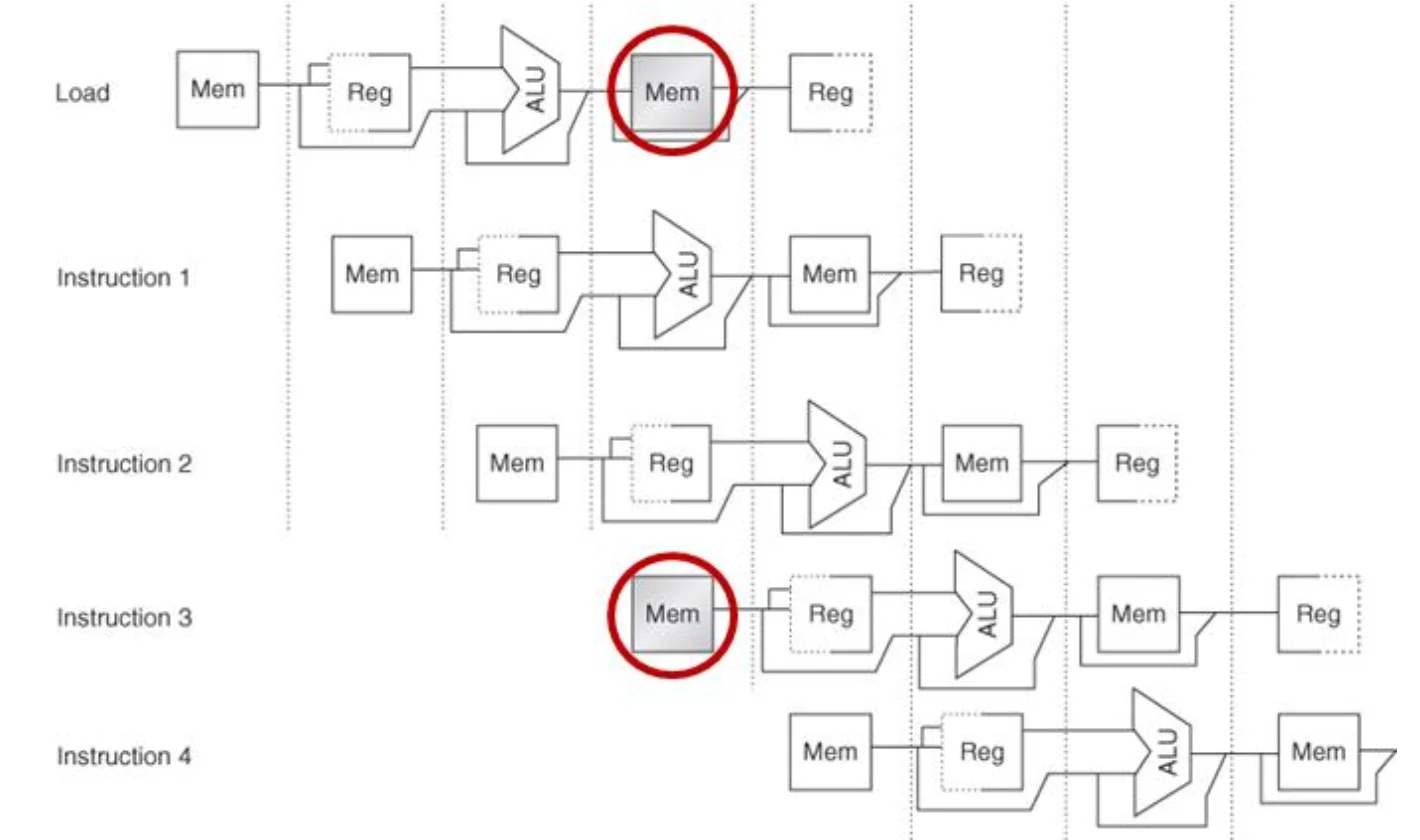

IF阶段和访存指令 (Load/Store) 都需要访问内存，如果内存资源只有一个，就会发生结构冒险，导致 IF 阶段必须停顿等待。

6.2 数据冒险 (Data Hazards)¶

6.2.1 数据冒险¶

一条指令的执行依赖于前一条指令完成数据访问。
例如：

add x1, x2, x3
sub x4, x1, x5

第一条指令要在 WB 阶段才会将结果写回寄存器 x1，而第二条指令在 ID 阶段就需要读取 x1 的值，这时就会发生数据冒险。

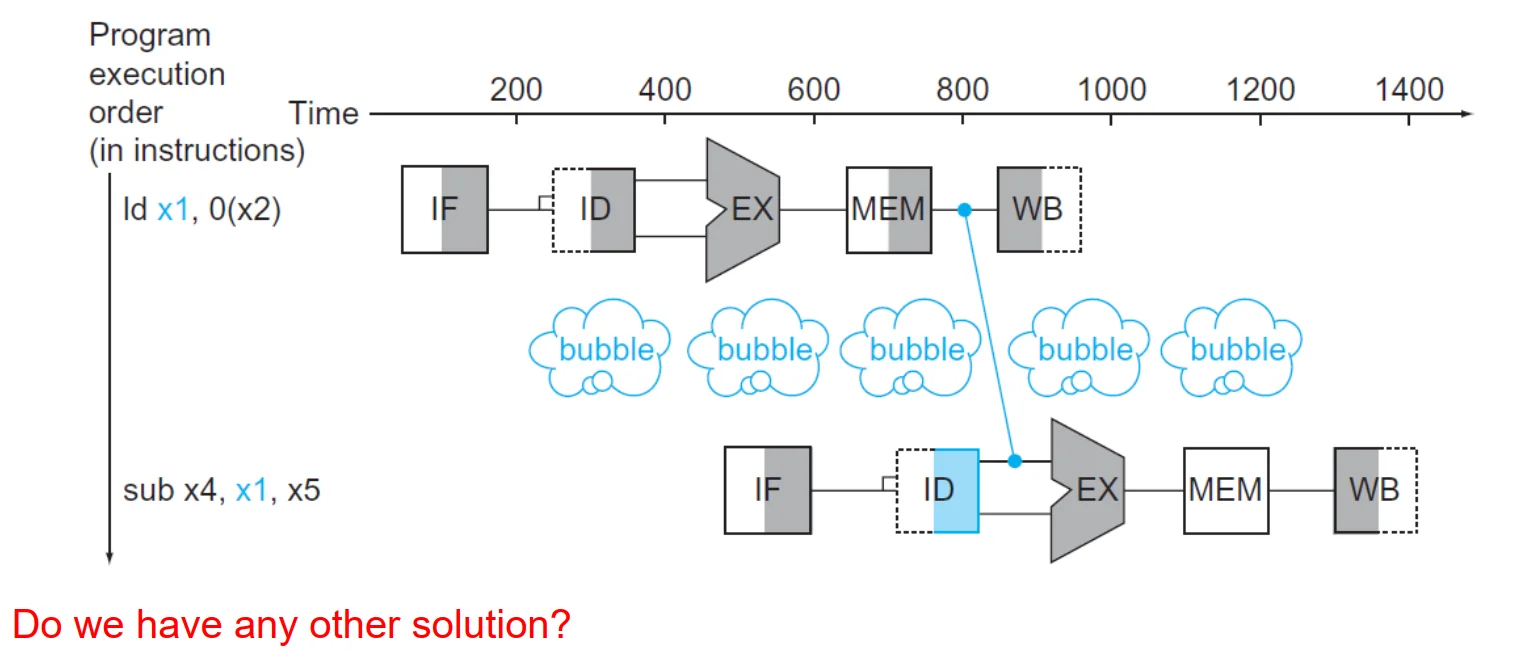

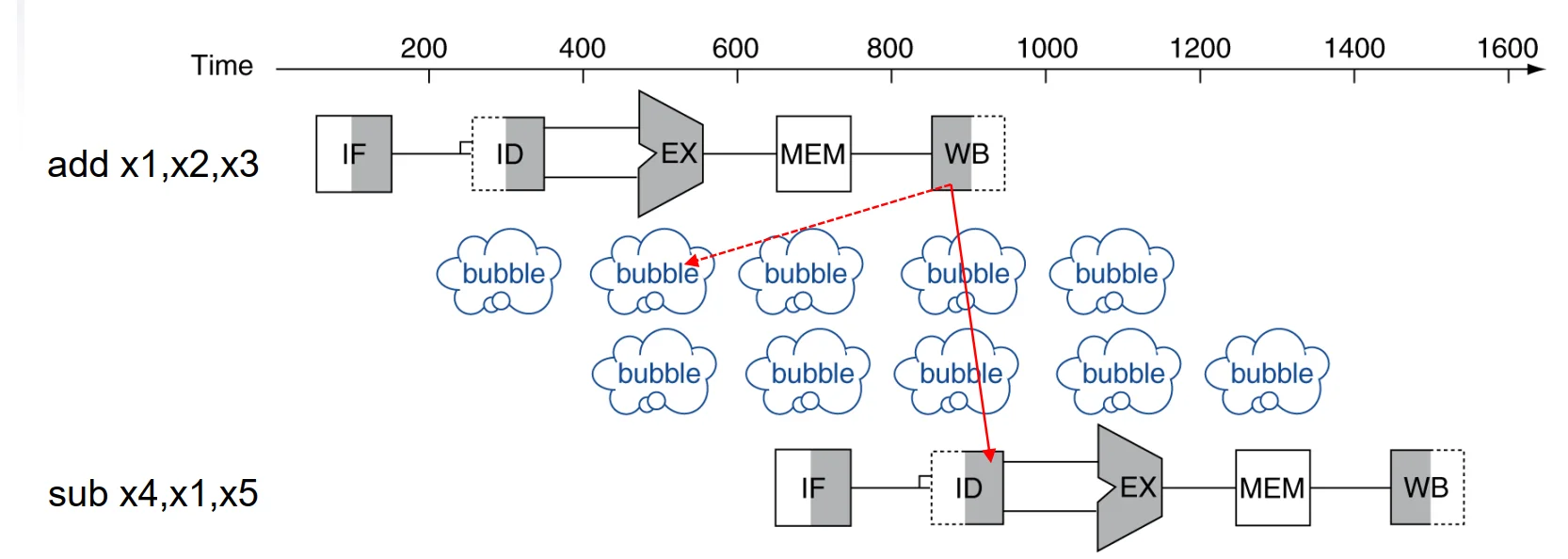

一种办法就是第二条指令间隔两个周期再发送：

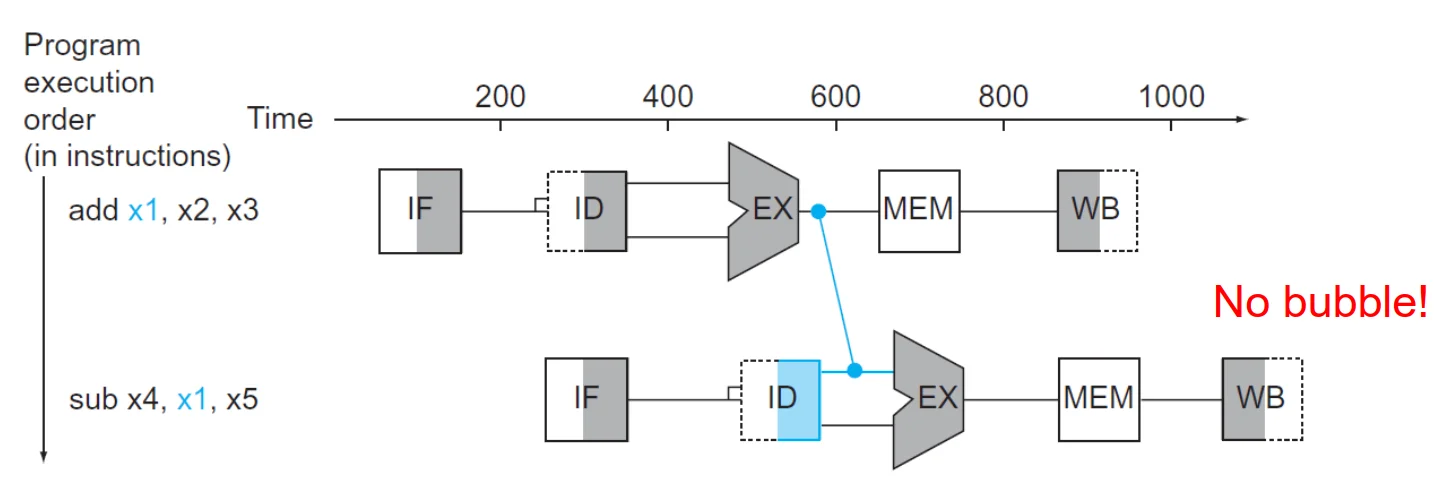

第二种办法：结果一旦计算出来就立即使用，无需等待其存入寄存器，这种方式需要在数据通路中增加额外的连接

1. 对于 R 型指令，最早能够拿到数据的时机是 EXE 阶段，因此第二条指令下一个周期可以正常发送；
2. 对于 Load 指令，最早能够拿到数据的时机是 MEM 阶段，因此第二条指令需要间隔一个周期再发送。因此中间还是会有一个气泡，如图：

我们也可以从 Code 层面尽量避免这种冒险发生：

比如这里的第 2, 3 行和第 5, 6 行的数据冒险可以通过调整指令顺序解决（或者说在空 cycle 中插入其他指令）

1: lw x1, 0(x31)
2: lw x2, 4(x31)
3: add x3, x1, x2
4: sw x3, 12(x31)
5: lw x4, 8(x31)
6: add x5, x1, x4
7: sw x5, 16(x31)

\(Rightarrow\)

1: lw x1, 0(x31)
2: lw x2, 4(x31)
3: lw x4, 8(x31)
4: add x3, x1, x2
5: sw x3, 12(x31)
6: add x5, x1, x4
7: sw x5, 16(x31)

第一种情况需要 13 个 cycle, 第二种情况需要 11 个 cycle 。

数据冒险的复杂性：一串指令中可能会有很多指令存在数据冒险，需要解决：

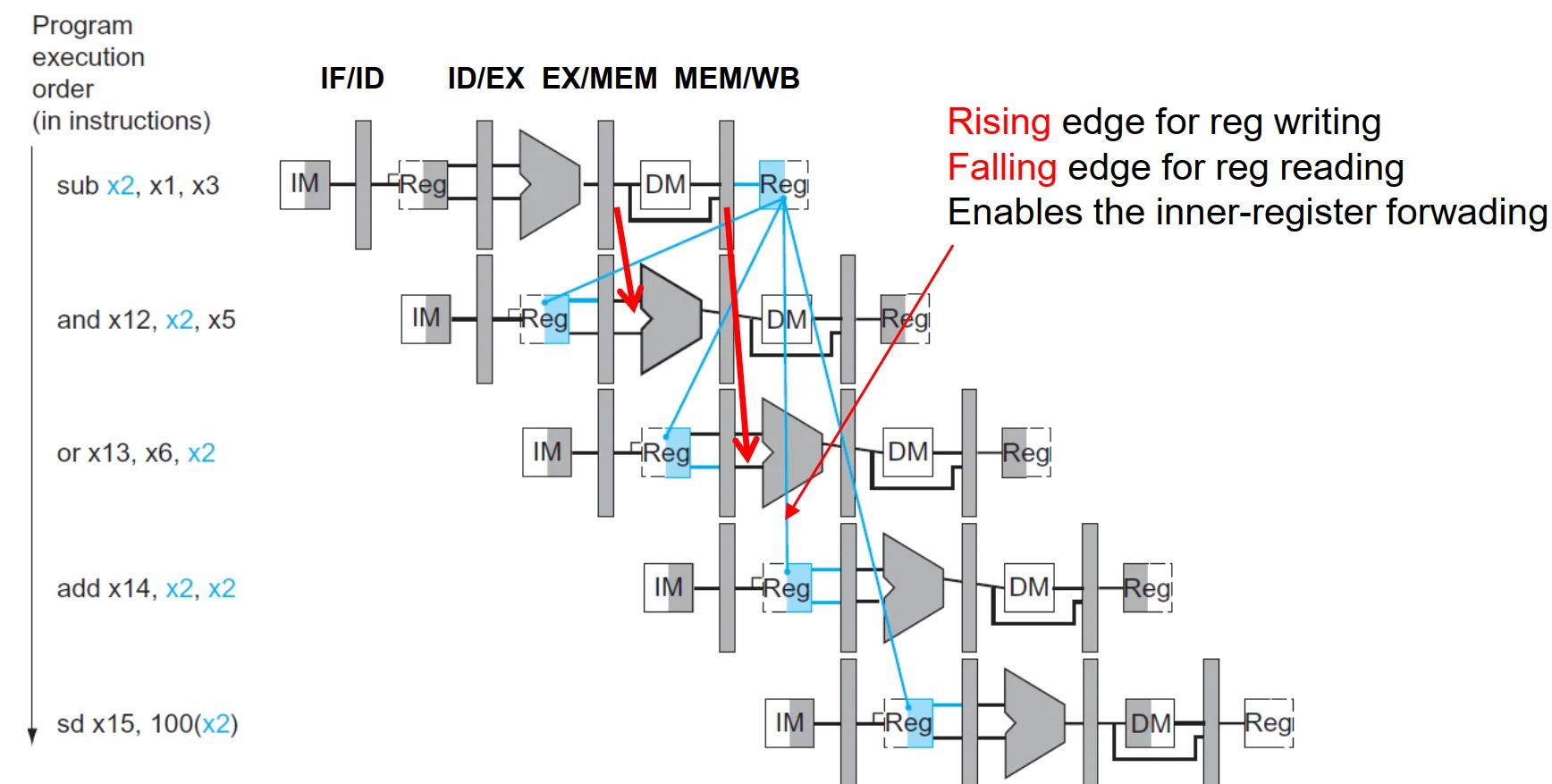

图中的寄存器设计为上升沿写、下降沿读，通过插入 forwarding 结构 就能不插入气泡解决数据冒险问题。

6.2.2 Forwarding 结构——解决 R 指令 Hazard¶

第一个条件：只有访问同一个寄存器才会触发 forwarding 机制。更明确地说：
需要检查 ID/EX 阶段的 rs1 和 rs2 是否与上一条指令的 rd 相同，如果相同，则需要触发 forwarding。

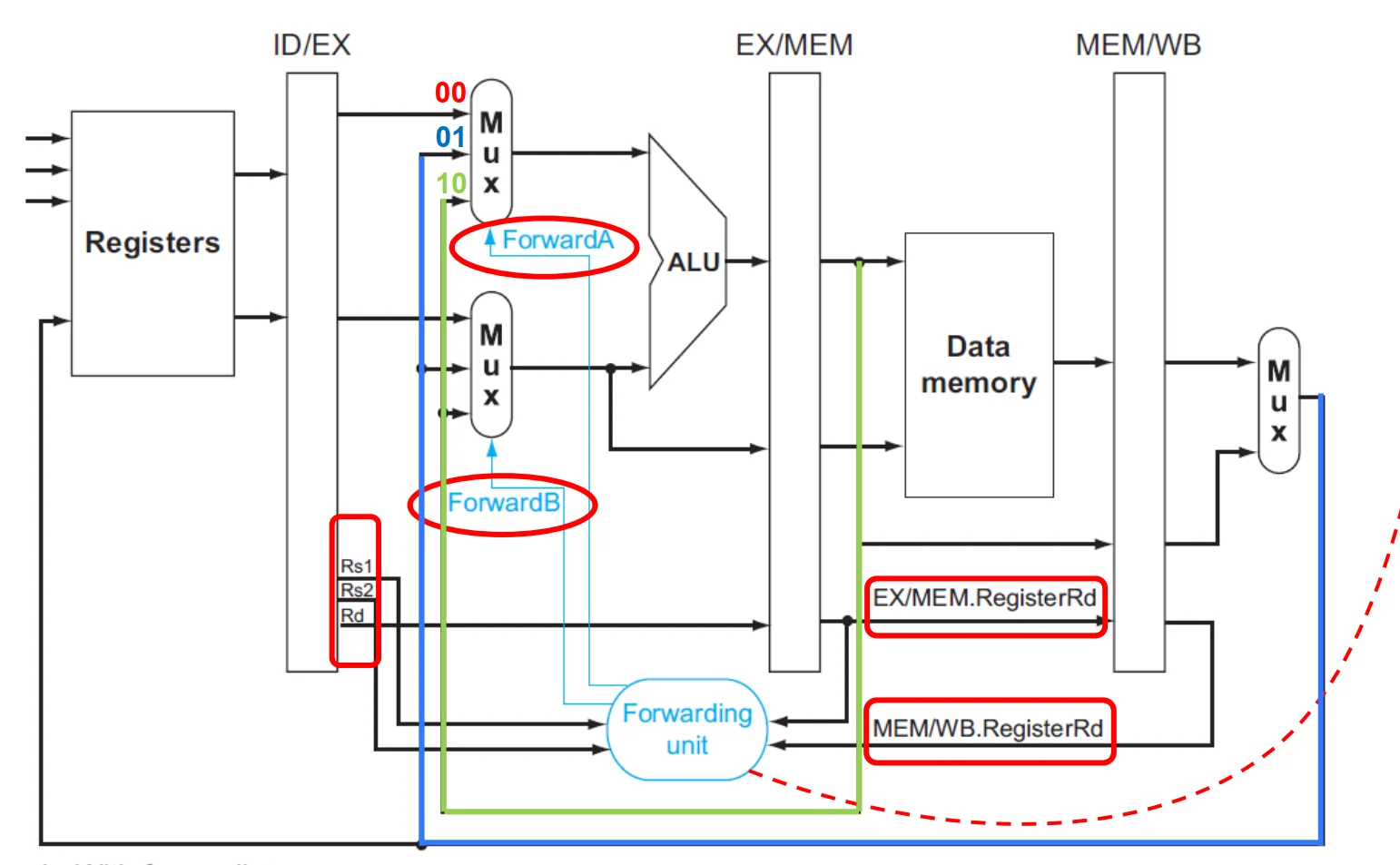

实现方法，在 EX 阶段增加 两个 MUX 来选择 ALU 的输入来源：

• 00: 正常从寄存器文件读取的值
• 01: 从 MEM/WB 寄存器中转发的值 (上两条)
• 10: 从 EX/MEM 寄存器中转发的值 (上一条)

A10. \(\text{EX/MEM.Register}{\color{red}{Rd}} = \text{ID/EX.RegisterRs1}\)
B10. \(\text{EX/MEM.Register}{\color{red}{Rd}} = \text{ID/EX.RegisterRs2}\)
\(\left.\begin{array}{l} \\ \end{array}\right\}\) Fwd from \(\color{green}{\text{EX/MEM}}\) pipeline reg

A01. \(\text{MEM/WB.Register}{\color{red}{Rd}} = \text{ID/EX.RegisterRs1}\)
B01. \(\text{MEM/WB.Register}{\color{red}{Rd}} = \text{ID/EX.RegisterRs2}\)
\(\left.\begin{array}{l} \\ \end{array}\right\}\) Fwd from \(\color{blue}{\text{MEM/WB}}\) pipeline reg

还有两个前提：

1. 该指令会将结果写入寄存器！ EX/MEM.RegWrite, MEM/WB.RegWrite
2. 该指令的目的寄存器 Rd 不为 x0: EX/MEM.RegisterRd ≠ 0, MEM/WB.RegisterRd ≠ 0

因此，我们就可以给出 forwarding 机制的控制逻辑：

EX hazard

if (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and
(EX/MEM.RegisterRd = ID/EX.RegisterRs1))
    ForwardA = 10
if (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and
(EX/MEM.RegisterRd = ID/EX.RegisterRs2))
    ForwardB = 10

MEM hazard

if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0) and
(MEM/WB.RegisterRd = ID/EX.RegisterRs1))
    ForwardA = 01
if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0) and
(MEM/WB.RegisterRd = ID/EX.RegisterRs2))
    ForwardB = 01

Double Data Hazard

对于如下指令

I1: add x1,x1,x2 # in MEM/WB
I2: add x1,x1,x3 # in EX/MEM
I3: add x1,x1,x4 # in ID/EX

x1 是 I3 的源寄存器，同时也是 I1 和 I2 的目的寄存器。如果我们使用之前的 forwarding 机制，I3 会同时满足两个条件：

• I2 的目的寄存器 Rd 与 I3 的源寄存器 Rs1 相同，且 I2 会写回寄存器文件，因此会触发 EX hazard 。
• I1 的目的寄存器 Rd 与 I3 的源寄存器 Rs1 相同，且 I1 会写回寄存器文件，因此会触发 MEM hazard 。

解决方案核心关键点：优先从最近的指令 fwd

因此，对于 MEM/WB 的 forwarding 机制，我们需要增加一个条件：如果 EX/MEM 的目的寄存器与 ID/EX 的源寄存器相同，则不触发 MEM/WB 的 forwarding 机制。not (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs1))

MEM hazard

if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0)
and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs1))
and (MEM/WB.RegisterRd = ID/EX.RegisterRs1))
    ForwardA = 01
if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0)
and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs2))
and (MEM/WB.RegisterRd = ID/EX.RegisterRs2))
    ForwardB = 01

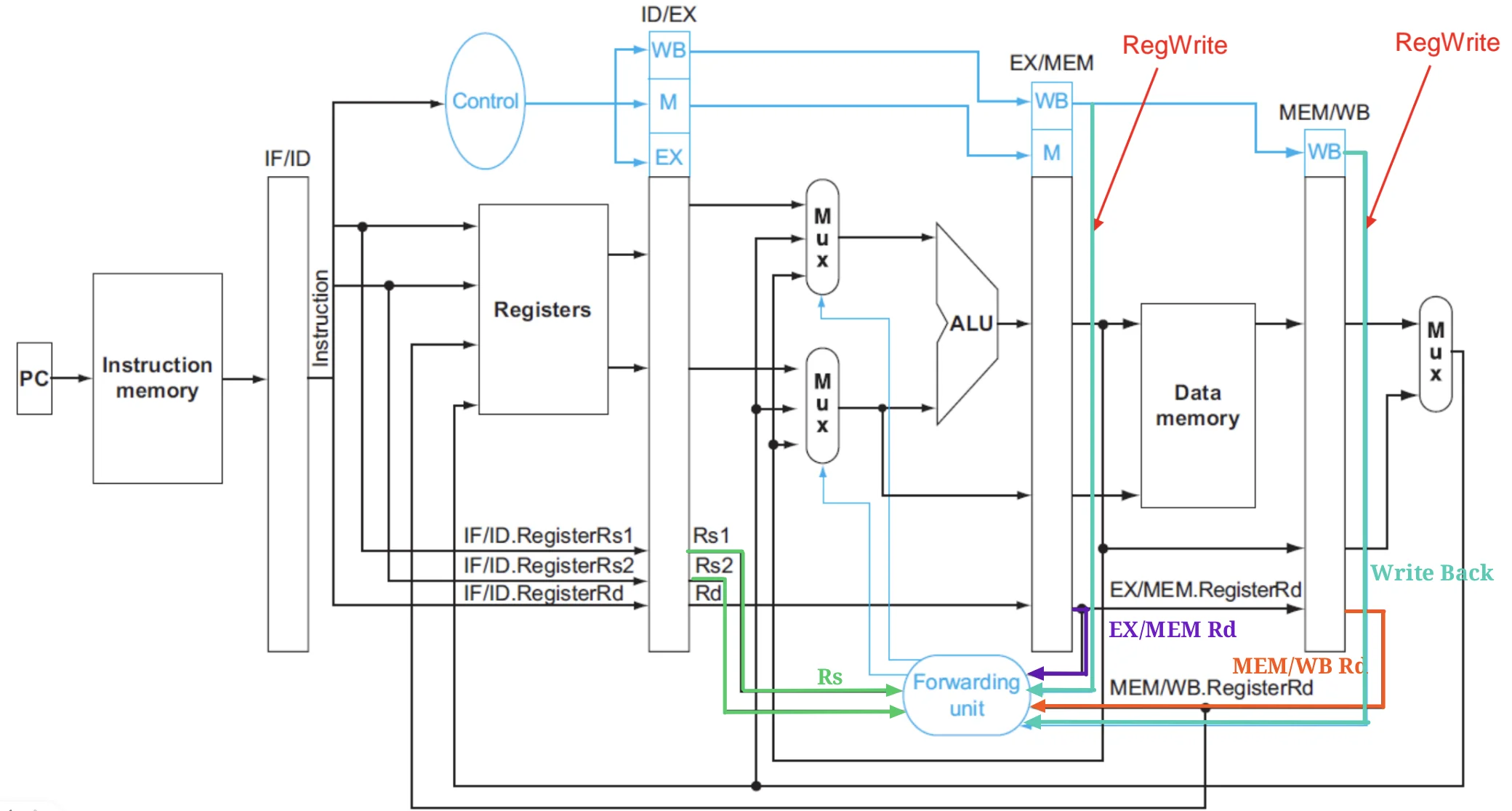

考虑 fwd 的 DataPtah:

6.2.3 Hazard Detection Unit —— 解决Load-Use Data Hazard¶

命名：

• Load 指令：访问内存的指令，例如lw x1, 0(x2)
• Use 指令：使用load指令的目的寄存器的指令，例如add x3, x1, x4

这里的 x1 就会发生 Data Hazard.

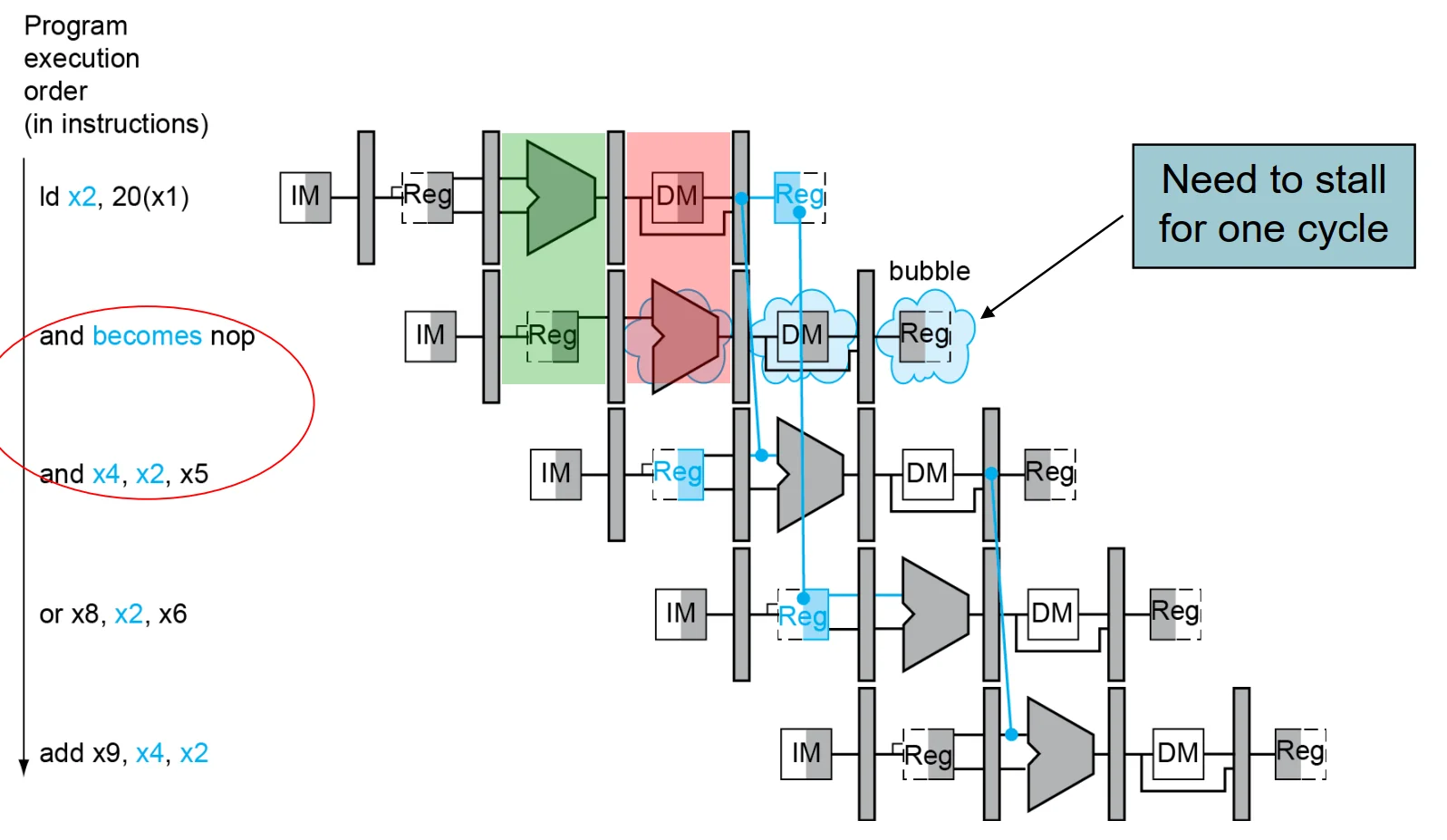

Load-Use Hazard 即使是使用了 fwd，中间也需要插入一级 bubble。

解决方案：

1. Check when the using instruction is decoded in ID stage
2. ALU operand register numbers in ID stage are given by: IF/ID.RegisterRs1, IF/ID.RegisterRs2

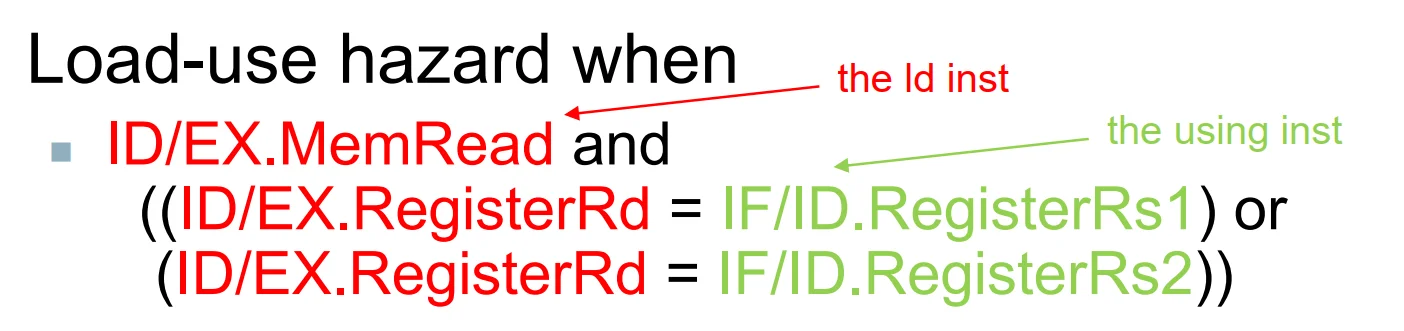

3. 满足如下条件时会发生 Load-Use Hazard：

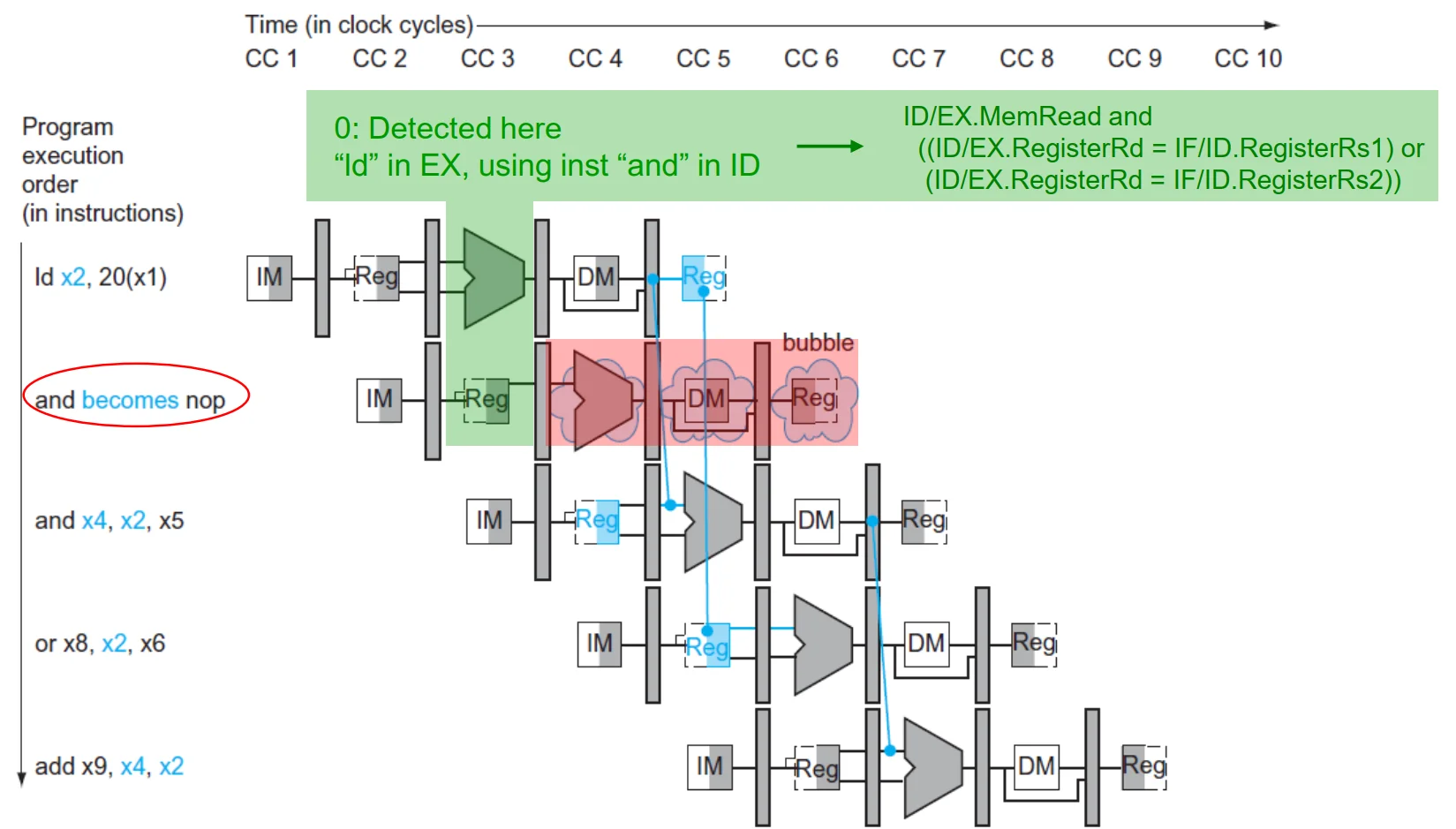

如果检测到了 Load-Use Hazard，就需要停顿并插入 bubble，做法是：

检测： 在 ID 阶段检测 IF/ID.RegisterRs1 和 IF/ID.RegisterRs2 是否与 上一条指令的目的寄存器即（ID/EX.RegisterRd） 相同，且 ID/EX.MemRead 有效。

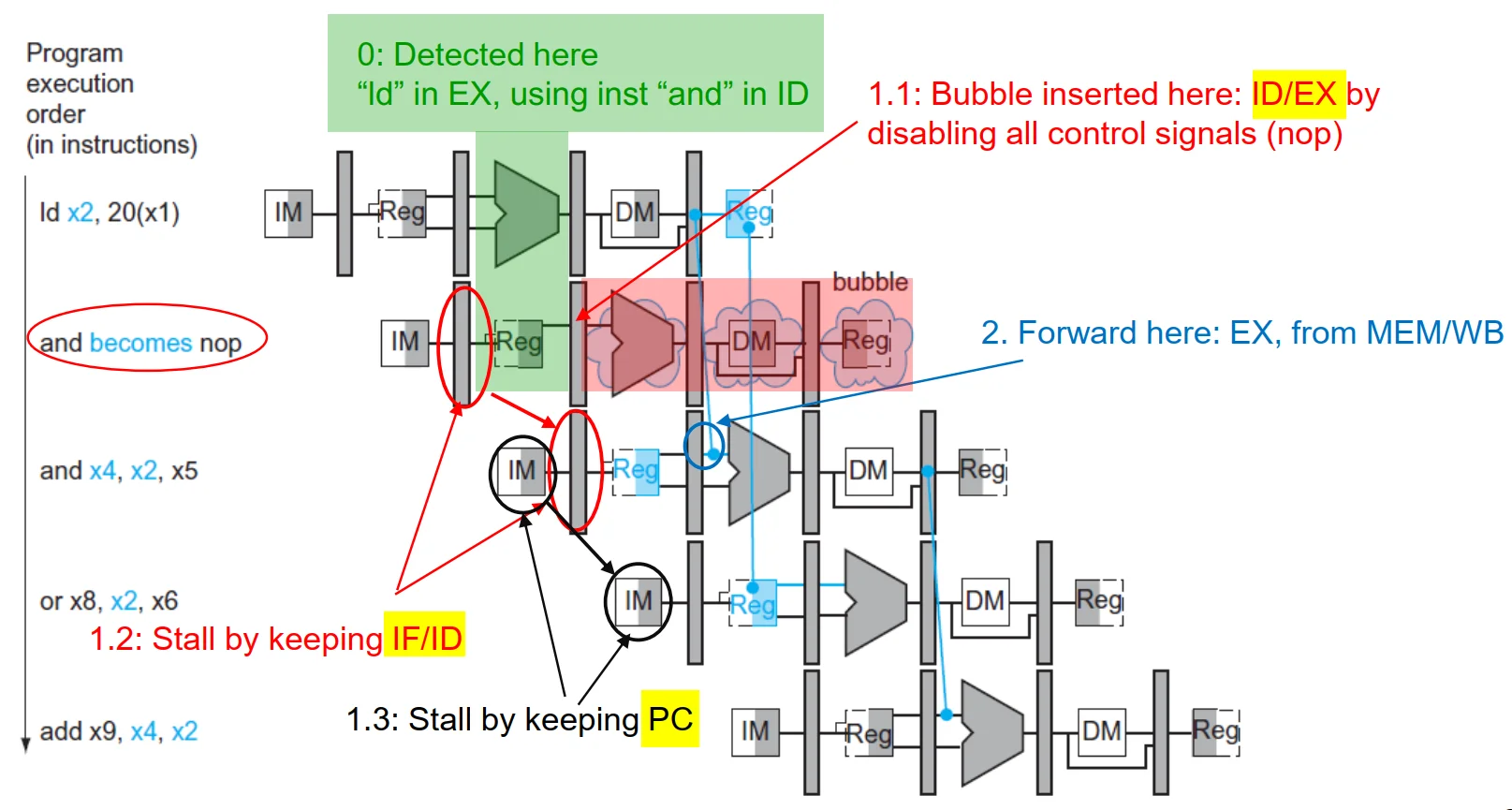

如果检测到了，就必须让当前指令变成 nop，即上图中的：and becomes nop，nop 指令的含义是继续流走，但是不对任何组件产生影响。

但是我们必须让下一个周期继续发送这条指令，不能让其直接流走。所以我们必须将当前指令的信息冻结在 IF/ID 寄存器中，并且我们还需要冻结 PC 寄存器，否则会冲走下一条指令。整个过程如下图所示：（对应1.1, 1.2, 1.3）

下一个周期，当前指令继续发送，等到 ID 阶段再次检测 Load-Use Hazard 时，发现已经没有了，因为此时检测到的 ID/EX.RegisterRt 以及 ID/EX.MemRead 都已经是 nop 指令了。

然后，这条指令执行到 EX 阶段时，需要继续通过一个 fwd 结构将第一条指令的结果转发给它。（对应 2）

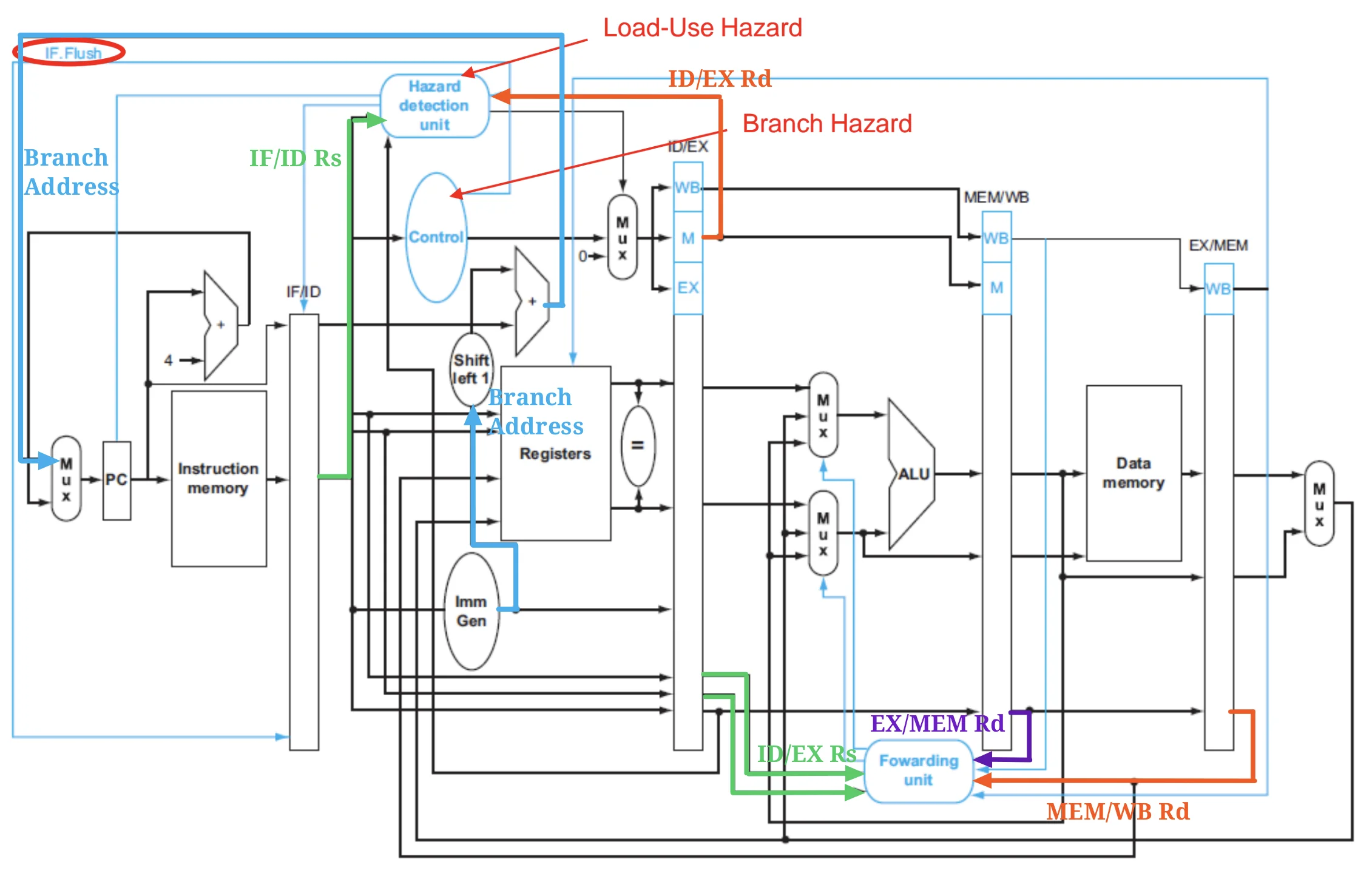

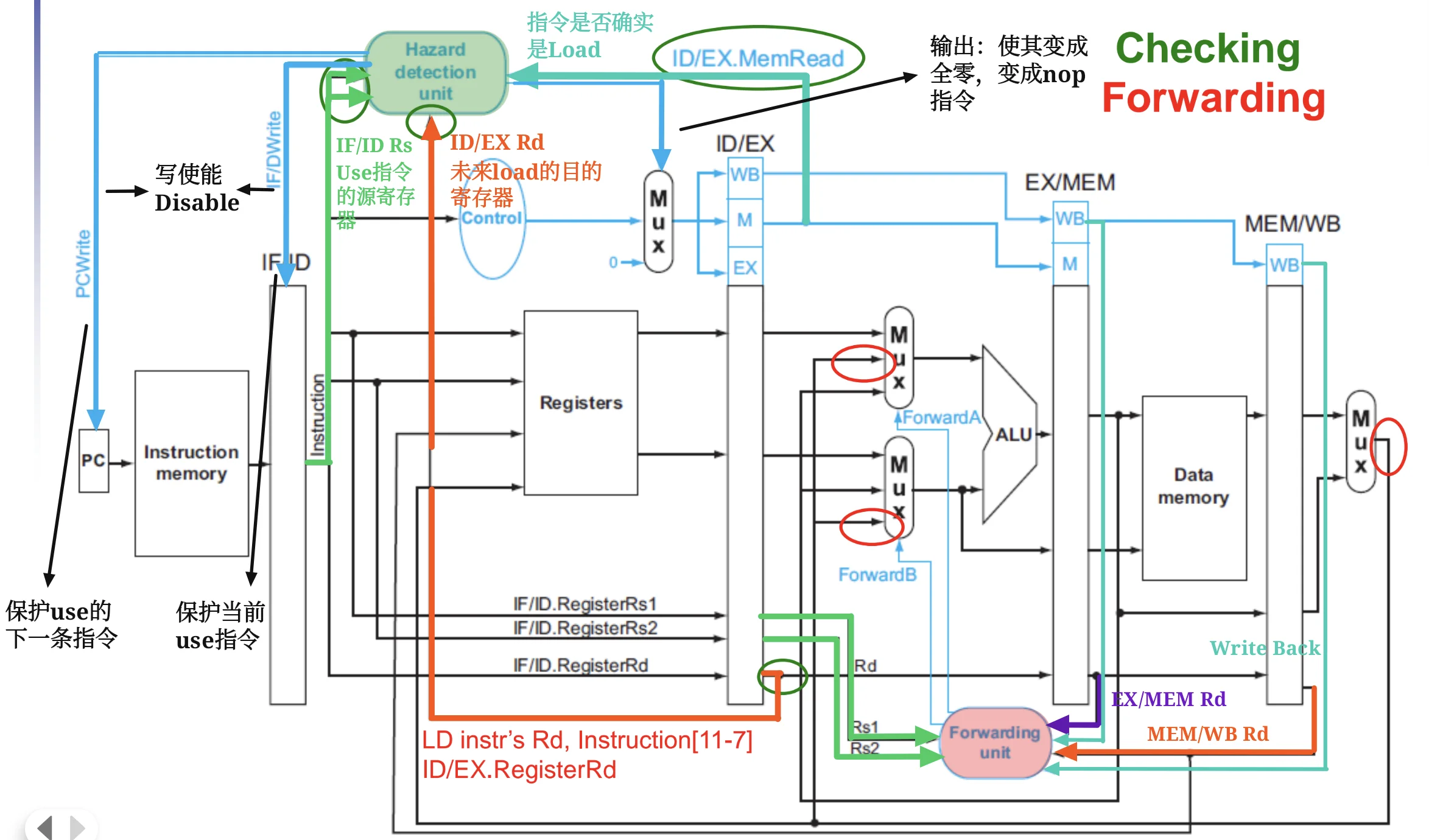

根据上述分析，我们设计出一个 Hazard Detection Unit 来检测 Load-Use Hazard：

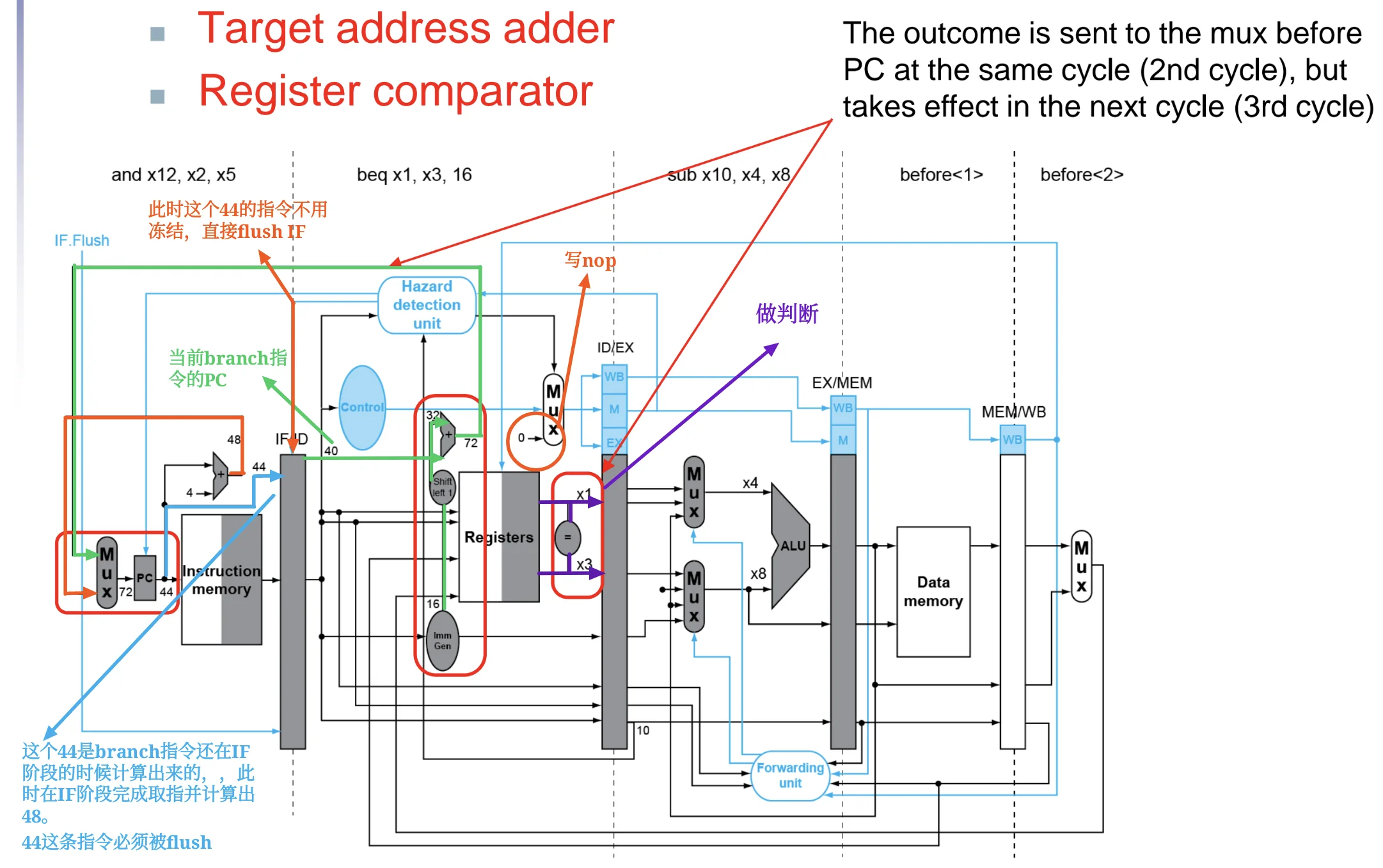

6.3 Control Hazard¶

6.3.1 Control Hazard¶

这一种冒险主要来自分支指令，体现为这类指令对后续指令会有影响，具有这种控制依赖性。

案例：

I1: add x4, x5, x6
I2: beq x1, x0, 40
I3: or x7, x8, x9

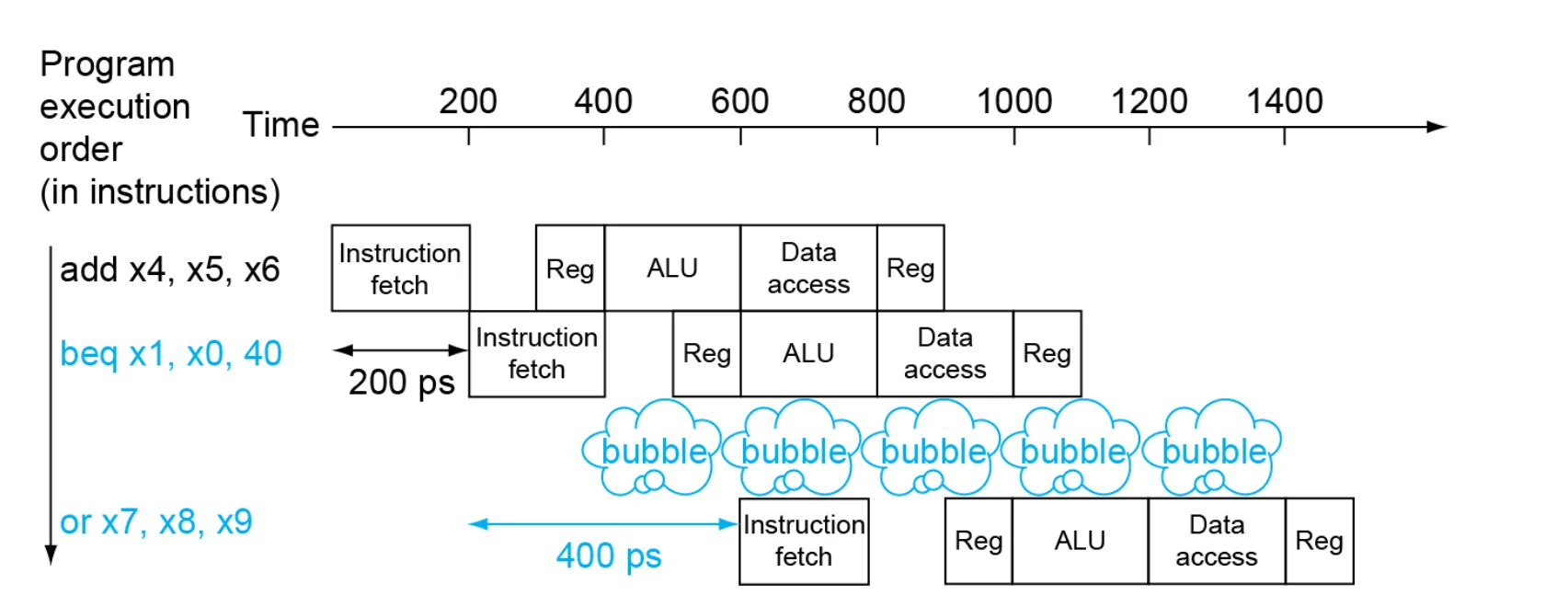

在上面的指令序列中, 分支跳转指令 I2 会影响后续指令的执行。例如 I3 指令本应该在下一个周期继续发送，但是由于 I2 可能会执行跳转，因此 I3 就有可能被冲刷掉(Flush)，导致性能下降。

假设分支跳转指令可以在 ID 阶段就得出结果，即 ID 阶段要完成：

• 比较寄存器 x1 和 x0 的值
• 计算跳转目标地址 PC + 40

在 ID 阶段末，我们就能得到这些结果，但是别忘了此时，IF 流水级在做什么！——它在取 I3 指令！阶段末， I3 指令就会稳定下来，等待下一个时钟周期被 IF/ID 寄存器捕获。如果我们不做处理，I3 就会被错误地执行。为了避免错误，我们只能强制 flush 掉 I3 指令，产生一个气泡，同时这个周期还要完成取正确指令的工作。然后再下一个周期，才能发送新的正确指令。

因此，我们发现，分支指令的控制冒险会导致至少一个周期的性能损失。

关于是否要解决这中间的这个周期的 bubble，业界有两种不同的做法：

6.3.2 Always Stall on Branch¶

一种做法是，无论分支指令的结果如何，我们都冲刷掉指令，强制停顿一个周期。

6.3.3 Branch Prediction¶

这种做法就是继续发送一条指令，有两种选择：

1. 一种是 actually not token，即假设不跳转，先去取指。如果发现不用跳转，那么就不会损失一个 cycle；如果发现需要跳转，那么就必须 flush 掉该指令，损失一个 cycle。
2. 另一种是 actually token，即假设一定会跳转，先去取指跳转目标地址的指令。

此外，我们还要注意一个问题：

1. Longer pipelines can’t readily determine branch outcome early. Stall penalty becomes unacceptable. 即：ISA 流水级数越多，分支指令的结果就越晚才能得出，那么分支指令的停顿周期就越多，性能损失就越大。

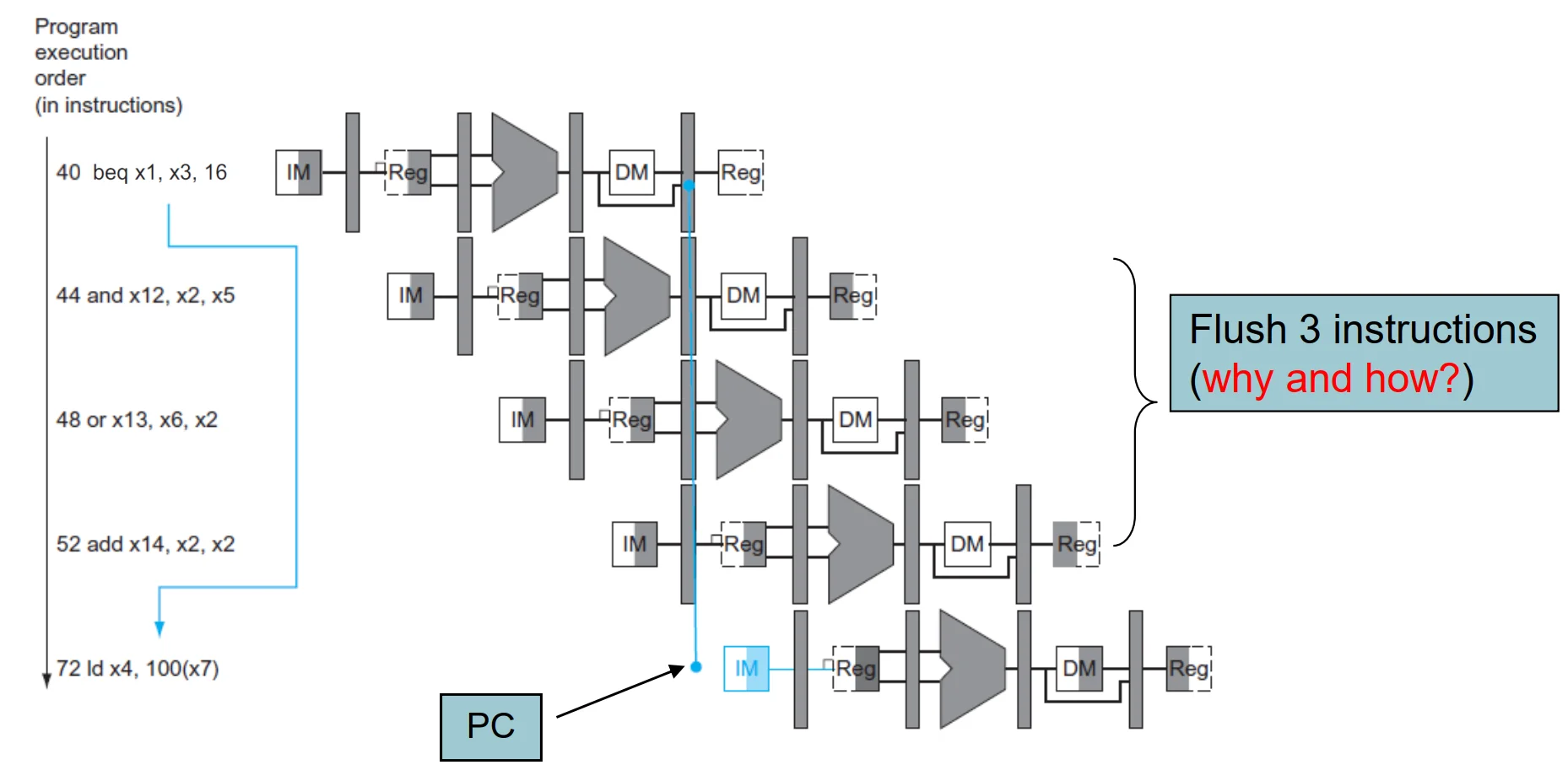

2. 分支预测的越晚，性能损失就越大。例如：假设我们在 MEM 阶段才进行 branch prediction，那么分支指令就会停顿 3 个周期，性能损失就更大了。

我们当然可以把 branch prediction 提前到 EX 阶段组合逻辑的末尾，从而将 flush 的周期减少到 2。但是这又会带来另一个问题：EX 阶段延迟的延长，如果这是关键路径，那么就会降低整体的时钟频率。

Branch Prediction 的实现方式：

以如下指令为例：

sub x10, x4, x8
beq x1, x3, 16
add x11, x5, x6

总的来说有如果如下工作要做：（我们假设 branch 指令 PC = 40）

1. branch 指令的 ID 阶段：比较寄存器 x1 和 x3 的值(紫色线条)，计算跳转目标地址 PC + 16 << 1 = 72。
2. 如果寄存器 x1 和 x3 的值相等，那么更新 PC 寄存器(红色框)，同时 flush 掉编号为 44 的指令，在 IF/ID 寄存器中直接 flush。

6.3.4 Data Hazards for Branch¶

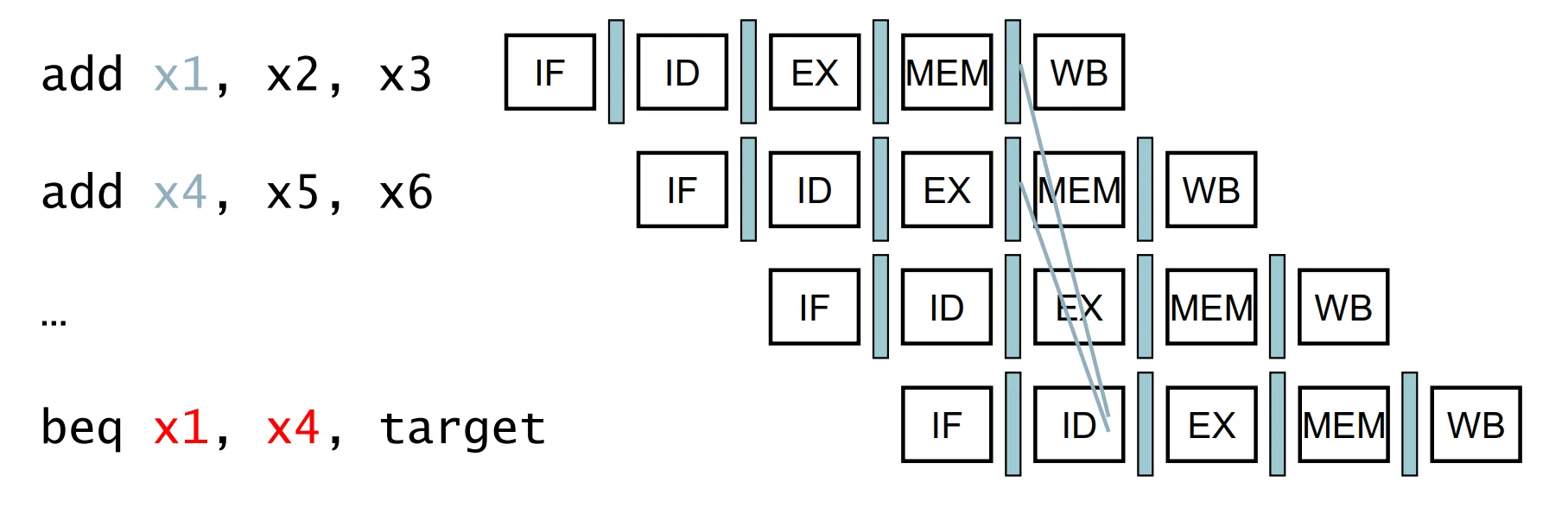

如图：

我们面对的指令为：

add x1, x2, x3
add x4, x5, x6
beq x1, x4, target

branch 指令需要用到的寄存器是前面两条 R 型指令的目的寄存器。为了满足要求，我们必须插入一个Bubble，分别从 EX/MEM 和 MEM/WB 获取 x4 和 x1 的值，来进行比较。为此，我们需要要增加一个 fwd 结构，以及在之前比较寄存器的位置（上图紫色线条）增加 mux 来选择操作数来源。

总结来说，如果 branch 指令需要用到前面指令的目的寄存器，并且：

1. 前面指令是 R 型，那么我们只需要插入一个 bubble 来等待 EX/MEM 寄存器中转发的值；

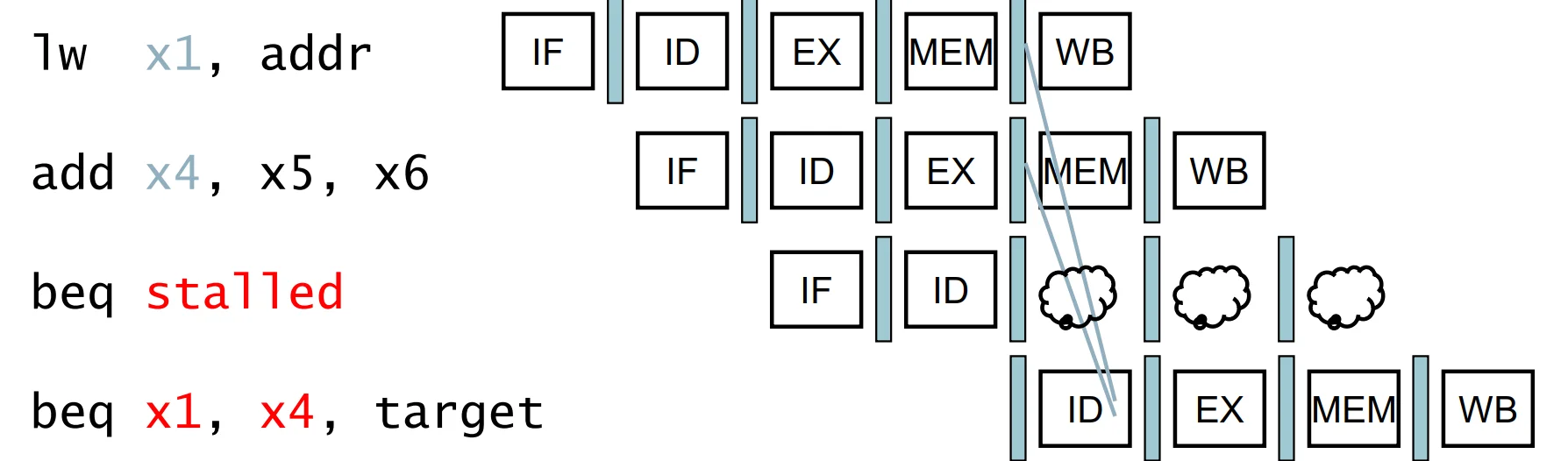

2. 前面指令是 Load 型，那么我们需要插入两个 bubble 来等待 MEM/WB 寄存器中转发的值。

这种现象的本质是 Data Hazard，并非 Control Hazard，只是恰好发生 data hazard 的指令是 branch 指令而已。

6.3.5 Branch Prediction 的策略¶

在更深的超标量流水线中，分支惩罚更为显著

• 在流水线的较后阶段计算分支结果
• 越早越好 → 需要extra hardware → 进行预测

使用 dynamic prediciton

• 通常在第一阶段（取指阶段）进行
• 在早期阶段进行预测，并在结果计算阶段进行验证（对应RISC-V架构中的指令译码阶段）

两种分支预测方式：

(1) Static Prediction：通过编译器在 Code 层面解决掉。
Based on typical branch behavior
示例：循环与条件语句分支

• 预测后向分支被采纳
• 预测前向分支不被采纳

(2) Dynamic Prediction：通过硬件在运行时解决掉。

Hardware measures actual branch behavior: record recent history of each branch

假设未来的行为将延续当前趋势：当预测错误时，在重新获取的同时进行清空，并更新历史记录。准确率可能超过 90%。

Dynamic Prediction 的实现方式示例——BHT

Branch History Table (BHT) 是一种常见的动态分支预测机制。它使用一个小型的表格来记录每个分支指令的历史行为（如最近 2 次或 4 次是否被采纳）。每个分支指令对应一个条目，条目中存储了一个状态（如 2-bit saturating counter），根据历史行为来预测下一次分支是否被采纳。

每次遇到一个分支指令：

1. 检测 BHT，期望相同结果
2. 开始从 fall-through 或 target 取指令
3. If wrong, flush pipeline and flip prediction in BHT

简单来说，就是猜错了更新 BHT，猜对了就不更新。

但是这里还是有很多问题值得探讨：

1. BHT 大小由 PC 可取的值决定（最大 \(2^{32}\) ），肯定不能直接存 \(2^{32}\) 个条目，开销太大，所以直接取一部分长度
2. 只取一部分长度，那这一部分长度对应 PC 的那一段呢？

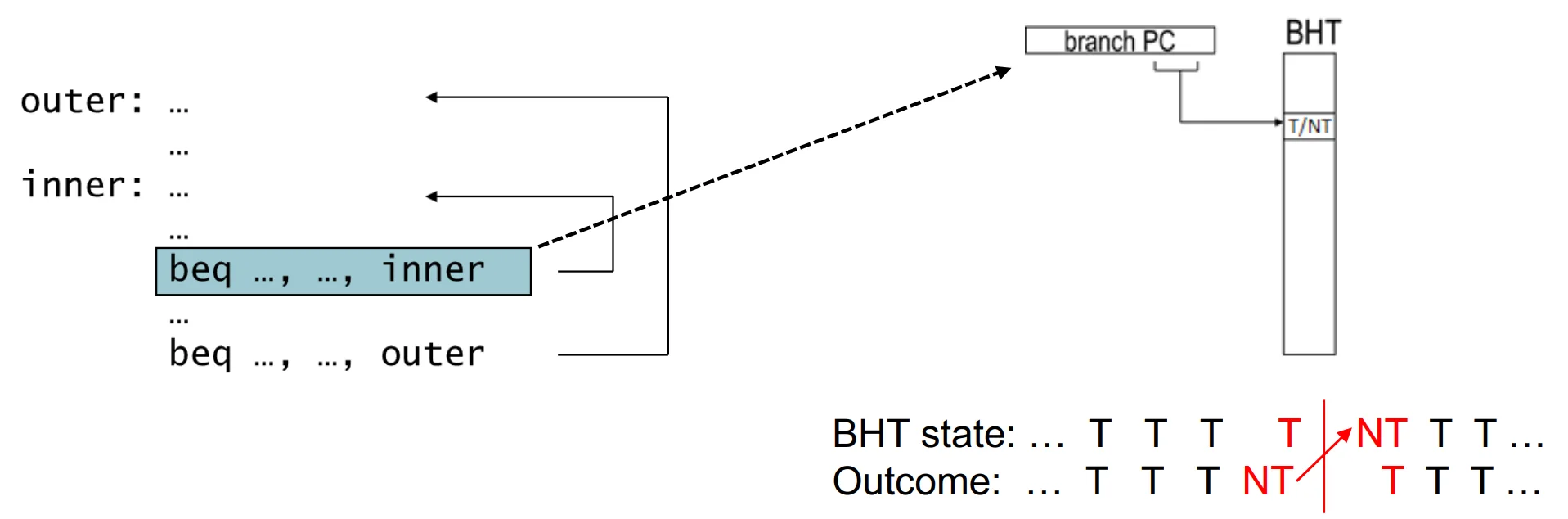

(1) 1-Bit Predictor: Shortcoming

Inner loop branches mispredicted twice!

来到内层循环的最后一次：

1. 当前 BHT 为 T，决定跳转；
2. 实际上不该跳转，BHT 更新为 N.
3. 然后来到外层循环，下一次进入内层循环，需要跳转时，
4. 当前 BHT 为 N，决定不跳转；
5. 实际上应该跳转，BHT 更新为 T.

所以这里会连续错两次

(2) 2-Bit Predictor

2 Bit BHT 可以解决上面那种虽然结构很规律但还是会连续误判的情况。
BHT 本质上就是一个状态机，有四个状态：

1. Strongly Taken (T)
2. Weakly Taken (t)
3. Weakly Not Taken (n)
4. Strongly Not Taken (N)

状态转移图为：

stateDiagram-v2
direction LR

state "Strongly Taken (T)" as ST
state "Weakly Taken (t)" as WT
state "Weakly Not Taken (n)" as WN
state "Strongly Not Taken (N)" as SN

ST --> ST: Taken
ST --> WT: Not taken

WT --> ST: Taken
WT --> WN: Not taken

WN --> WT: Taken
WN --> SN: Not taken

SN --> WN: Taken
SN --> SN: Not taken

预测输出可按“高位决定方向”理解：ST/WT 预测 Taken，WN/SN 预测 Not taken。

6.3.6 Branch Target Buffer (BTB)¶

即使是有 Branch Prediction 机制了，还是需要等到 ID 阶段才能知道分支指令的跳转目标地址，这样就会损失一个周期。为了提前获取跳转目标地址，有人提出了 Branch Target Buffer (BTB)。

Branch Target Buffer (BTB) 的原理是：维护一个 Table，这个 Table 的索引是分支指令的 PC 值，值是分支指令的跳转目标地址的 PC 值。

当 IF 阶段取指时，如果发现当前 PC 对应的 BTB 条目有效，那么就直接从 BTB 中获取跳转目标地址的PC值，来取指下一条指令。

此外，这个 Table 中还存放了当前分支指令的 Taken 与 Not Taken 的信息。

这样做之后，当前周期当前分支指令发射（IF阶段）后，下一个周期跳转的指令就可以发射（IF阶段）。

但是有一个代价，这个 Table 的索引方式只能是 PC 值比对，因为 Table 里并非存的是全部指令的 PC ，而是分支指令的 PC 值。因此必须逐个判断当前分支指令是哪一个。

6.4 Summary¶

三种 Hazards 的流水线结构图：
