自注意力机制 | Digital Systems & AI Accelerator Notes

一. 引入¶

到目前为止，classification和regression任务的输入都还只是一个向量。但是当输入是一堆向量(sequence)呢？

输入是a set of vector(sequence)的例子

输入是一段文字，其中的每一个词都是一个vector，例如：
> I saw a cat

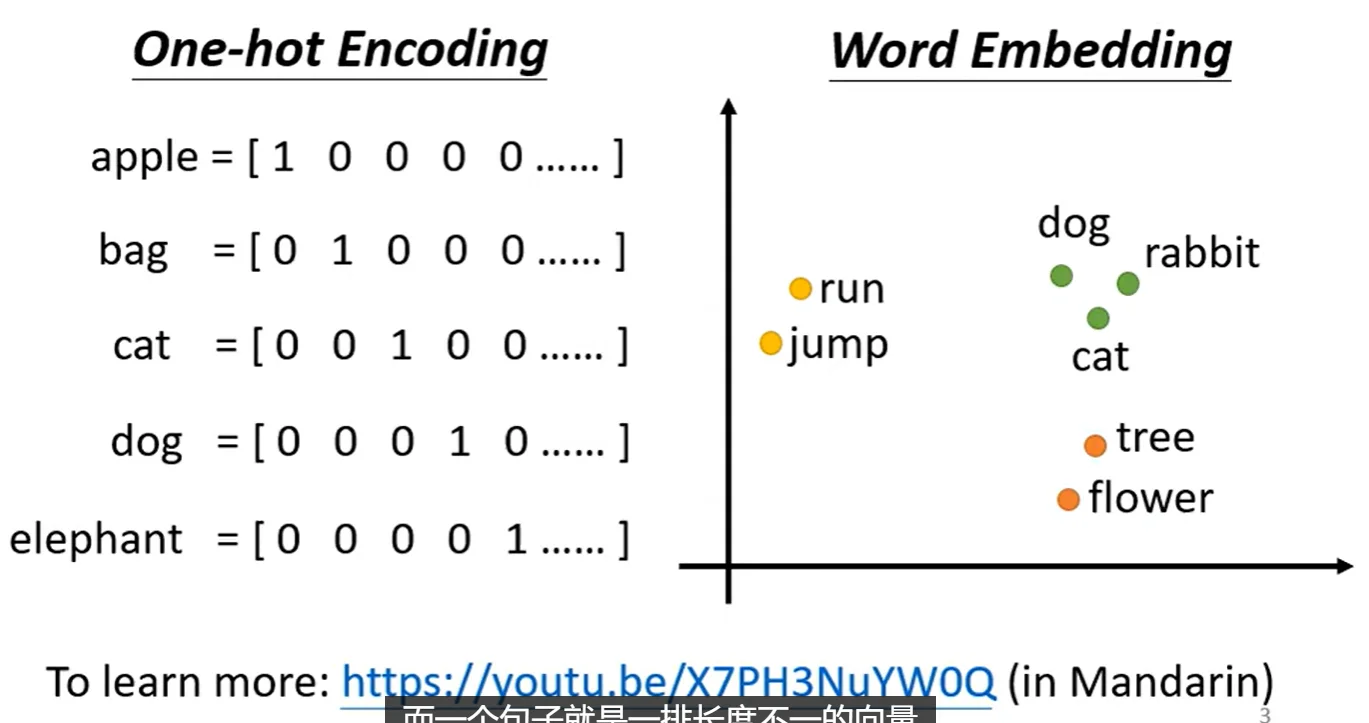

将词汇转化为向量的方法: (1) one-hot (2) Word Embedding

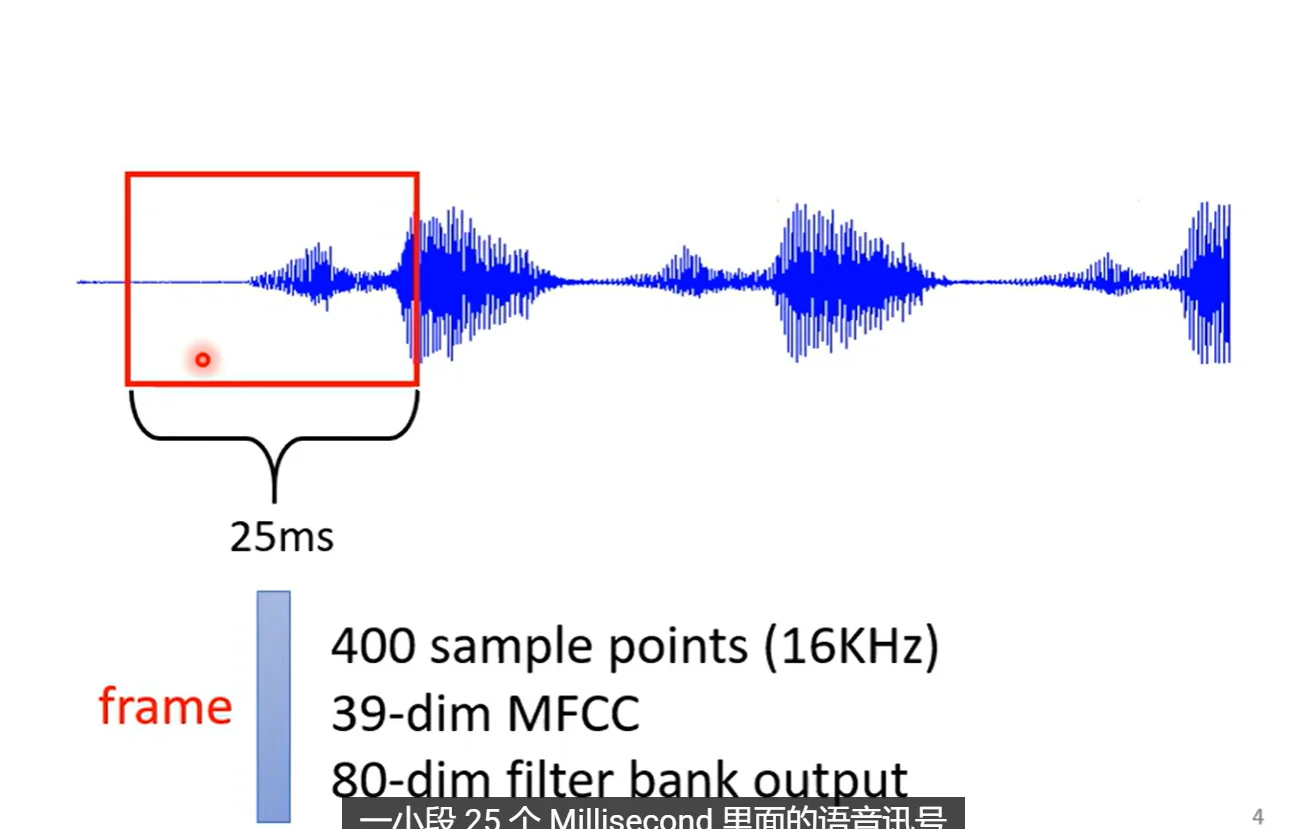

输入是一段声音讯号

有很多方法将一个window中的讯号转化为一个vector

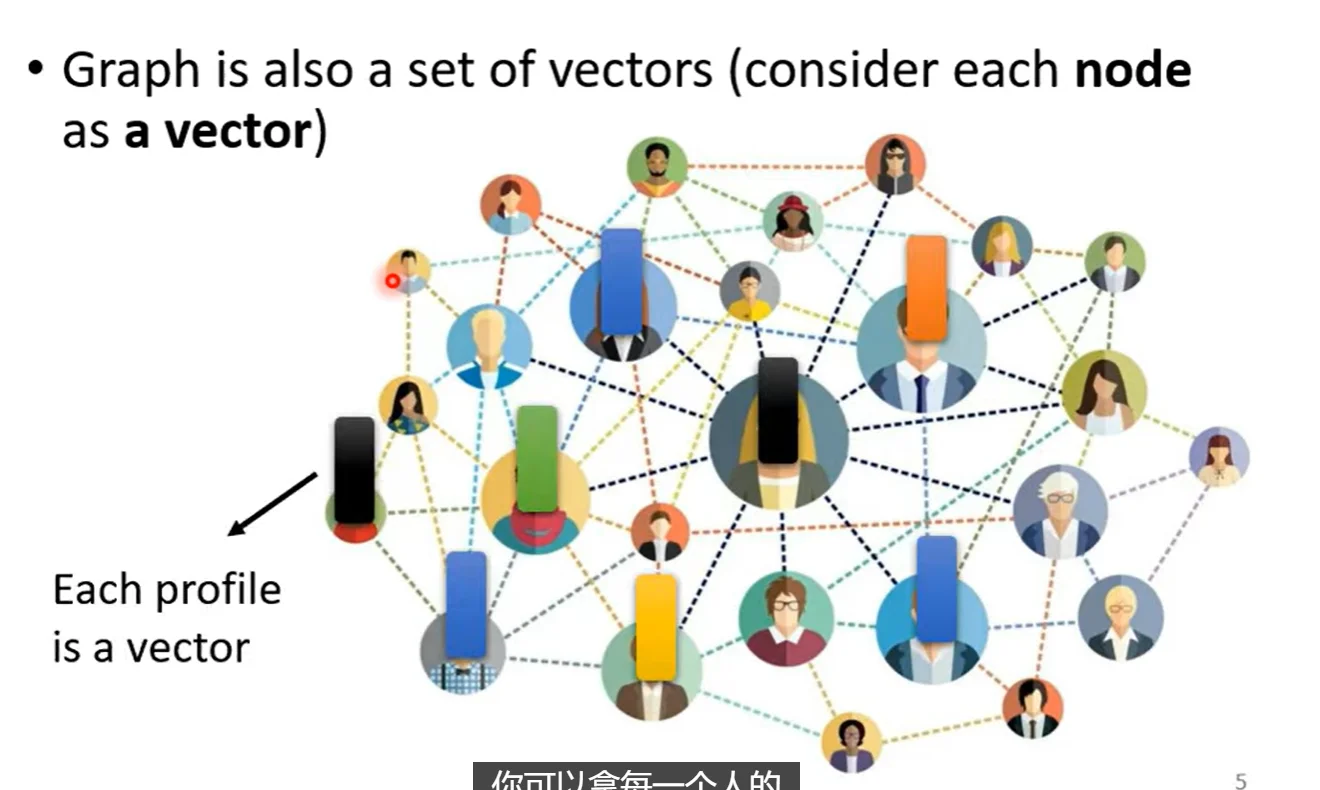

Graph

每个结点就是一个向量

二. 输入是sequence时，输出是什么呢？¶

Each vector has a label
输入的每一个向量，对应一个label

例如我们输入一个句子，机器识别句子中的每一个词的词性
A whole sequence has a label
输入的一整个向量序列，对应一个label

例如输入一个句子，机器判断positive or negative
输入一个分子，判断有没有毒性？亲水性如何？

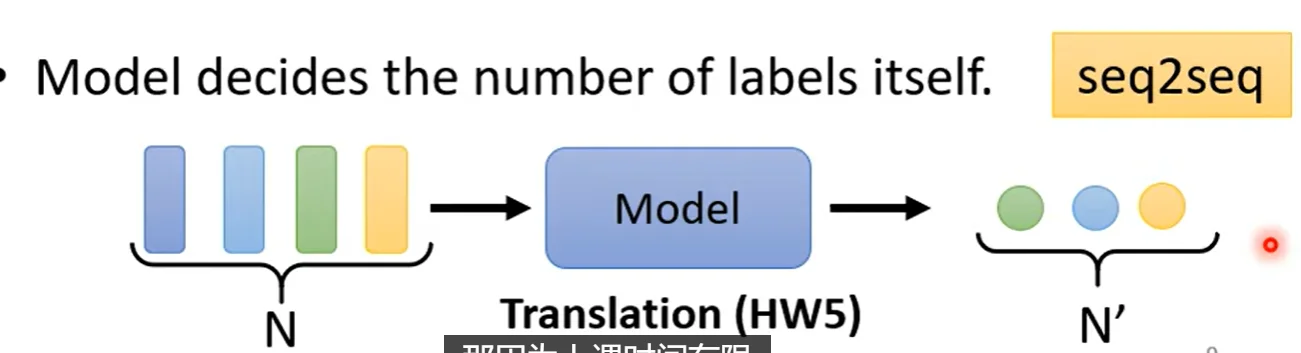

sequence to sequence

输入的labels个数不确定，机器要自己判断应该输出多少个label
例如：翻译（输入输出是不同的语言，输入输出的词汇不一样），同理，语音辨识

三. Sequence Labeling(第一种情况)¶

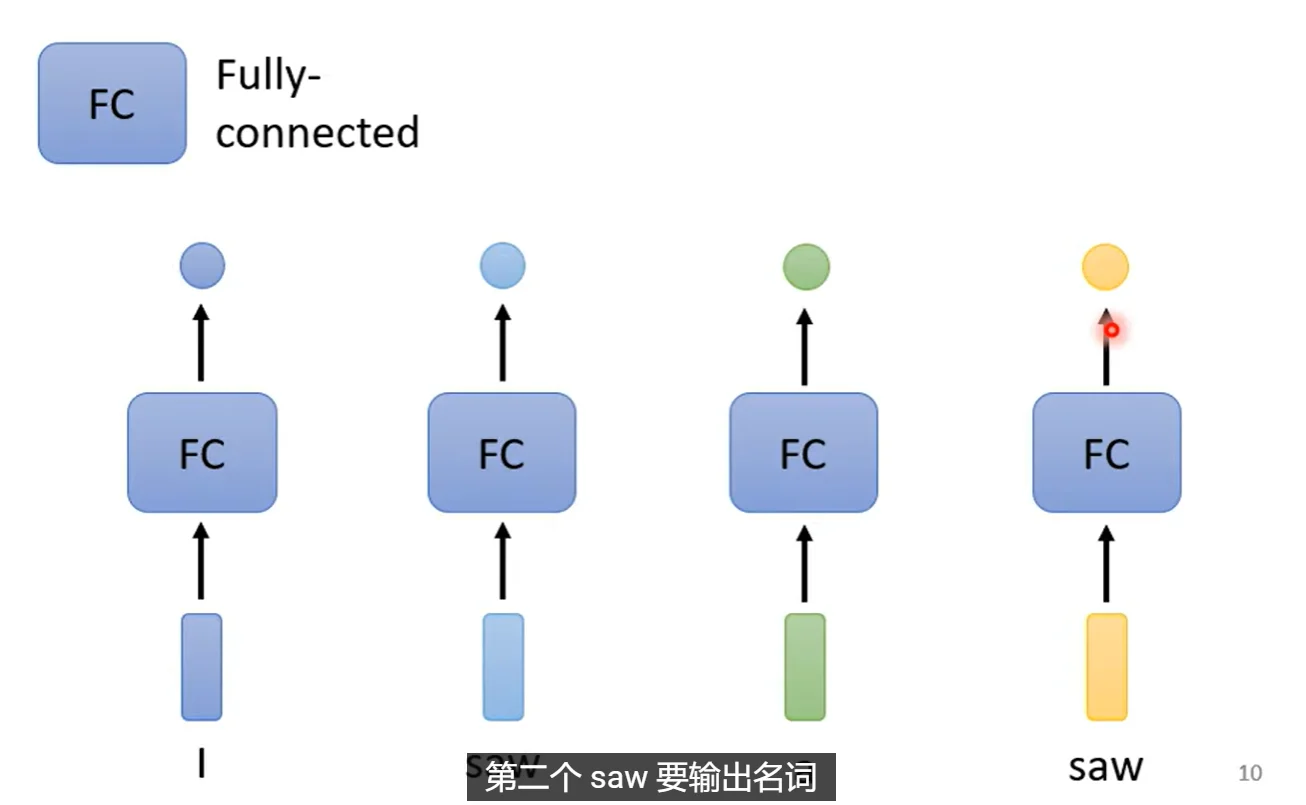

一个有瑕疵的做法——直接用一个FC
alt text
问题，所有相同的输入产生相同的输出，但是在序列中时，他们不一定对应着同一个label!

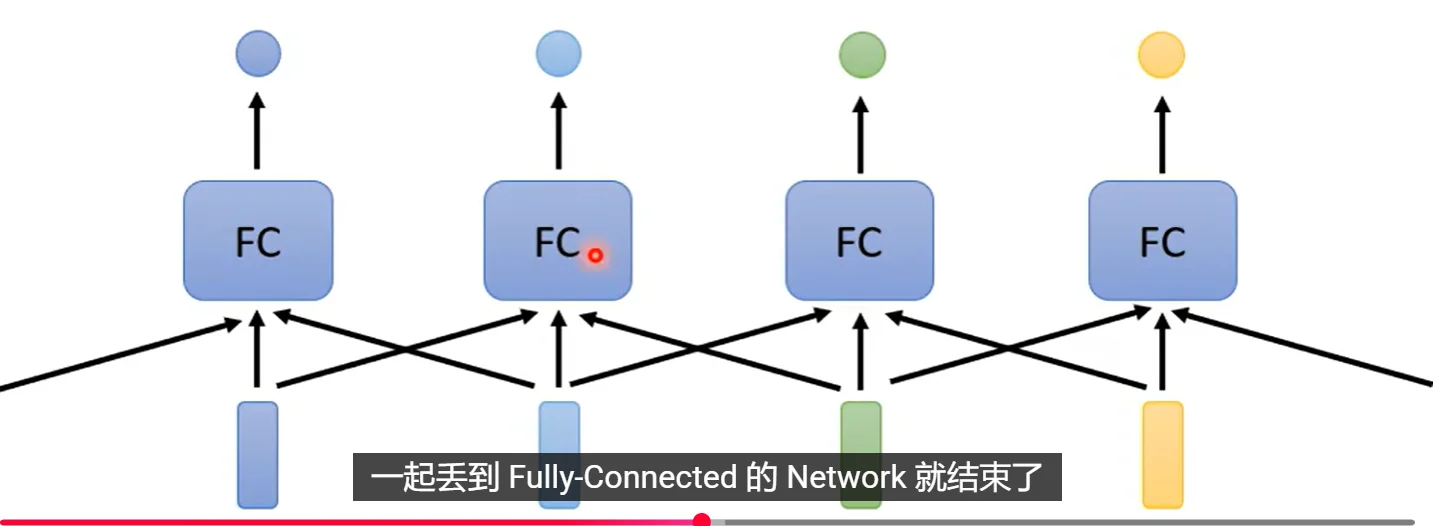

解决办法： 把前后几个vector串起来，一起丢进FC
alt text

如果我们需要考虑一整个sequence作为一个window进入FC呢？开一个巨大的window意味着FC的参数量很大，同时容易Overfitting

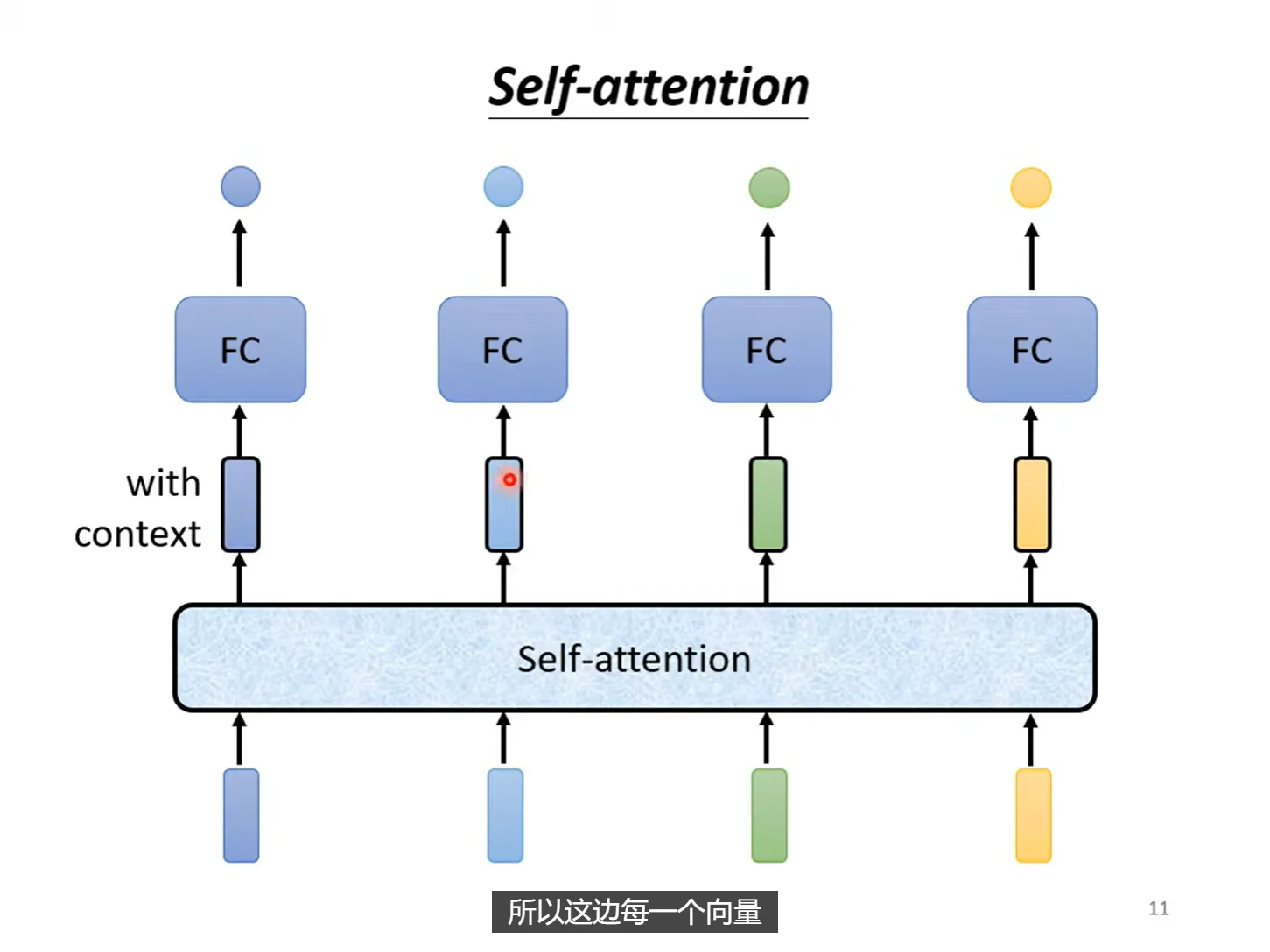

重要引入：Self Attention
alt text

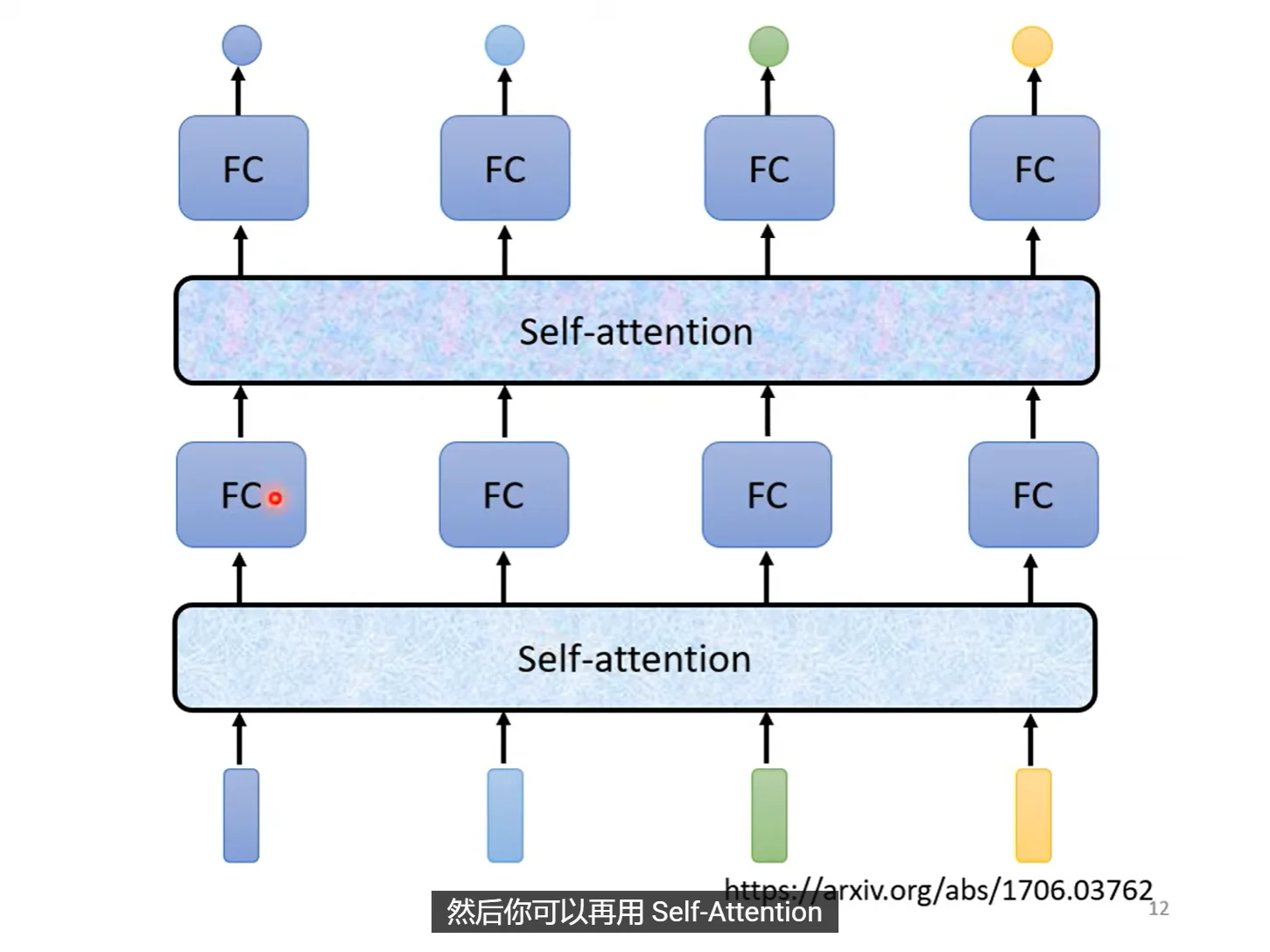

即引入一个self-attention层，并且，我们可以像CNN中堆叠卷积层一样堆叠多个self-attention层：

3.1 self-attention层的工作机制¶

例如self-attention层input \(\mathbf{a_1},\mathbf{a_2},\mathbf{a_3},\mathbf{a_4}\) 四个向量，output \(\mathbf{b_1},\mathbf{b_2},\mathbf{b_3},\mathbf{b_4}\) 四个向量。每一个\(\mathbf{b}\)都需要考虑所有输入序列的向量

举个例子，我们来看看如何产生\(\mathbf{b_1}\)这个向量:
1. 找出\(\mathbf{a_1},\mathbf{a_2},\mathbf{a_3},\mathbf{a_4}\)中跟\(\mathbf{a_1}\)的相关性(relevant)程度

如何描述这种相关性程度呢？——利用一个数值 \(\alpha\) 描述。

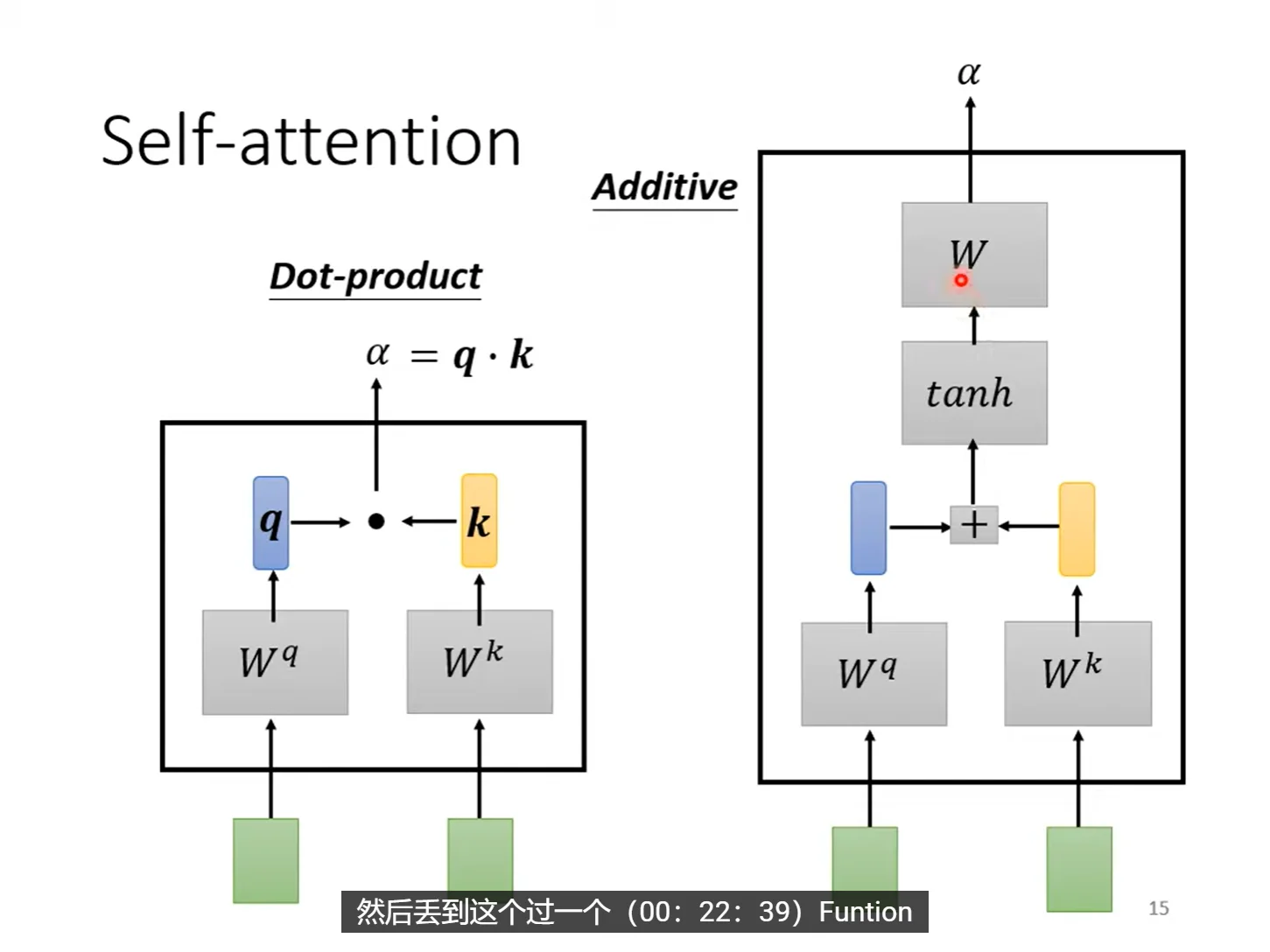

常见方法——dot product(内积)和additive(加性)

这张图展示了自注意力（Self-attention）中两种计算注意力得分\(\alpha\)的方式：点积（Dot-product）和加性（Additive）。
1. 点积注意力（Dot-product Attention）
  计算逻辑：
  1. 输入向量分别通过权重矩阵\(\mathbf{W}^q\)、\(\mathbf{W}^k\)得到 查询(query) 向量 \(\mathbf{q}\)、键(key) 向量\(\mathbf{k}\)；
  2. 注意力得分\(\alpha\)由\(\mathbf{q}\)和\(\mathbf{k}\)的点积直接计算：\(\alpha = \mathbf{q} \cdot \mathbf{k}\)
2. 加性注意力（Additive Attention）
  计算逻辑：
  1. 输入向量同样通过\(\mathbf{W}^q\)、\(\mathbf{W}^k\)得到\(\mathbf{q}\)、\(\mathbf{k}\)；
  2. 先将\(\mathbf{q}\)和\(\mathbf{k}\)相加，经过\(\text{tanh}\)激活函数；
  3. 再通过 权重矩阵 \(\mathbf{W}\)变换得到注意力得分\(\alpha\)（过程可表示为）：\(\alpha = \mathbf{W} \cdot \text{tanh}(\mathbf{q} + \mathbf{k})\)

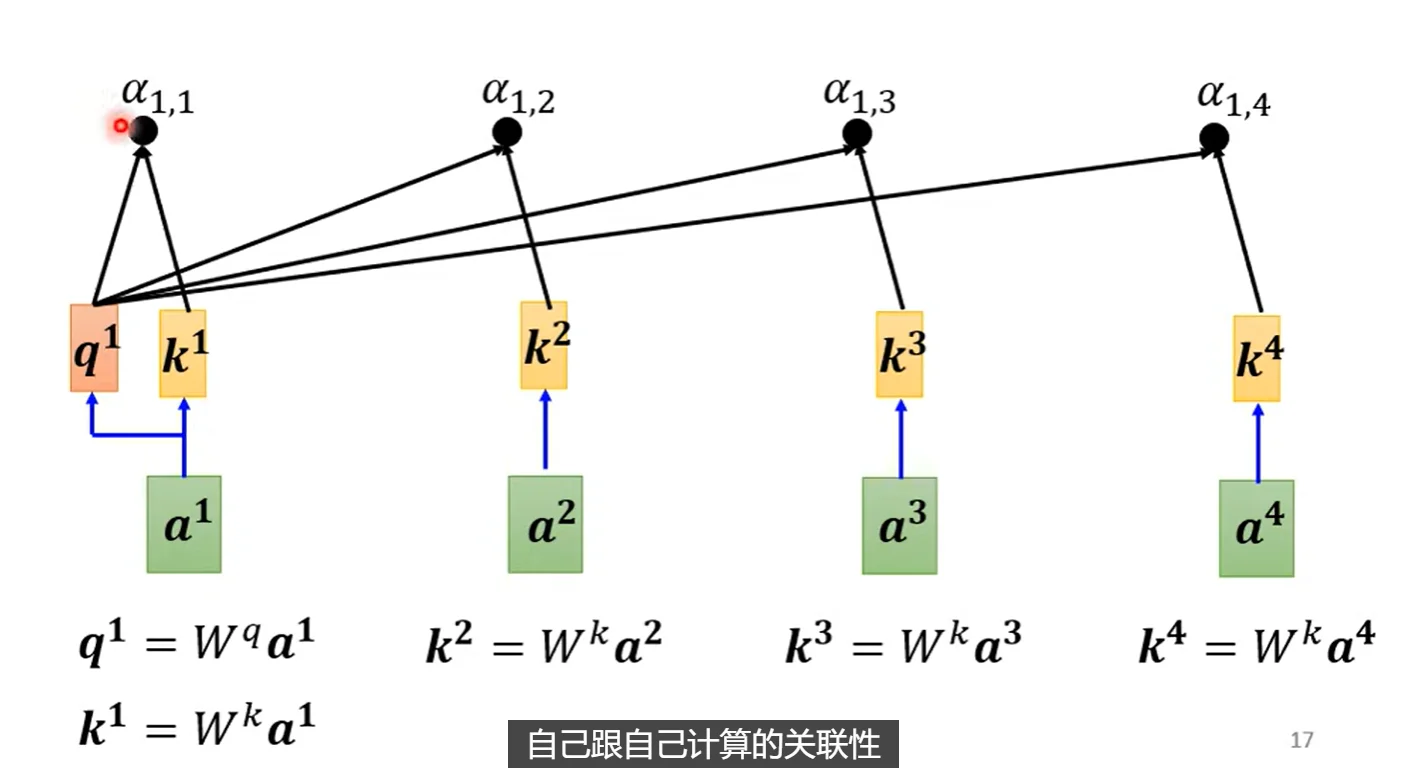

计算出\(\mathbf{a_1}\)跟其他每一个向量\(\mathbf{a_i}\)的 相关性分数 \(\alpha_{1,i}\)(包括自己也要计算)

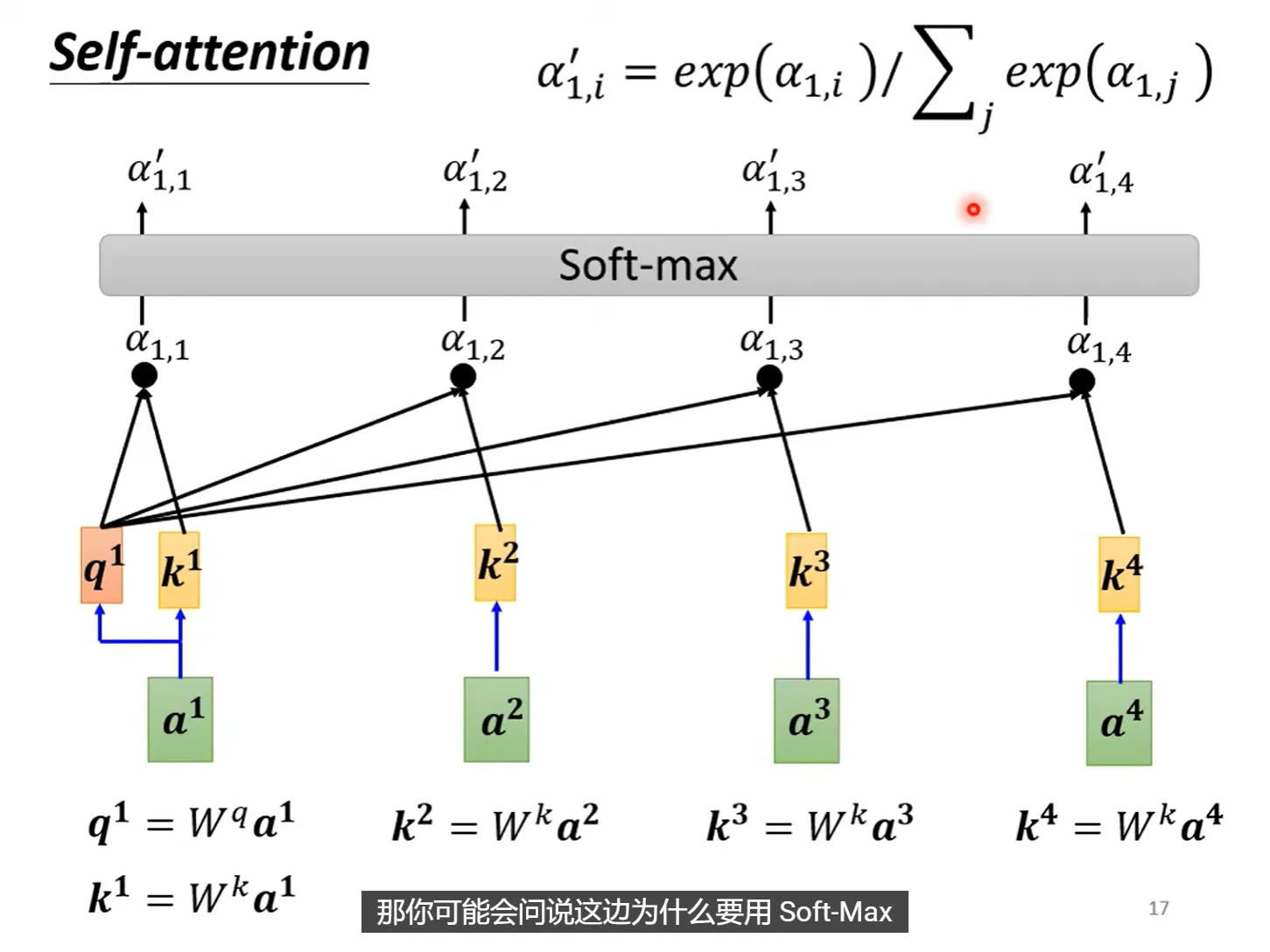

Softmax 归一化
将所有源位置的得分归一化为概率分布，得到注意力权重：

\[\alpha'_{i,j} = \frac{\exp(\alpha_{i,j})}{\sum_{k} \exp(\alpha_{i,k})}\]

此步骤确保 \(\sum_j \alpha'_{i,j} = 1\)，权重具有可解释性（概率意义）。

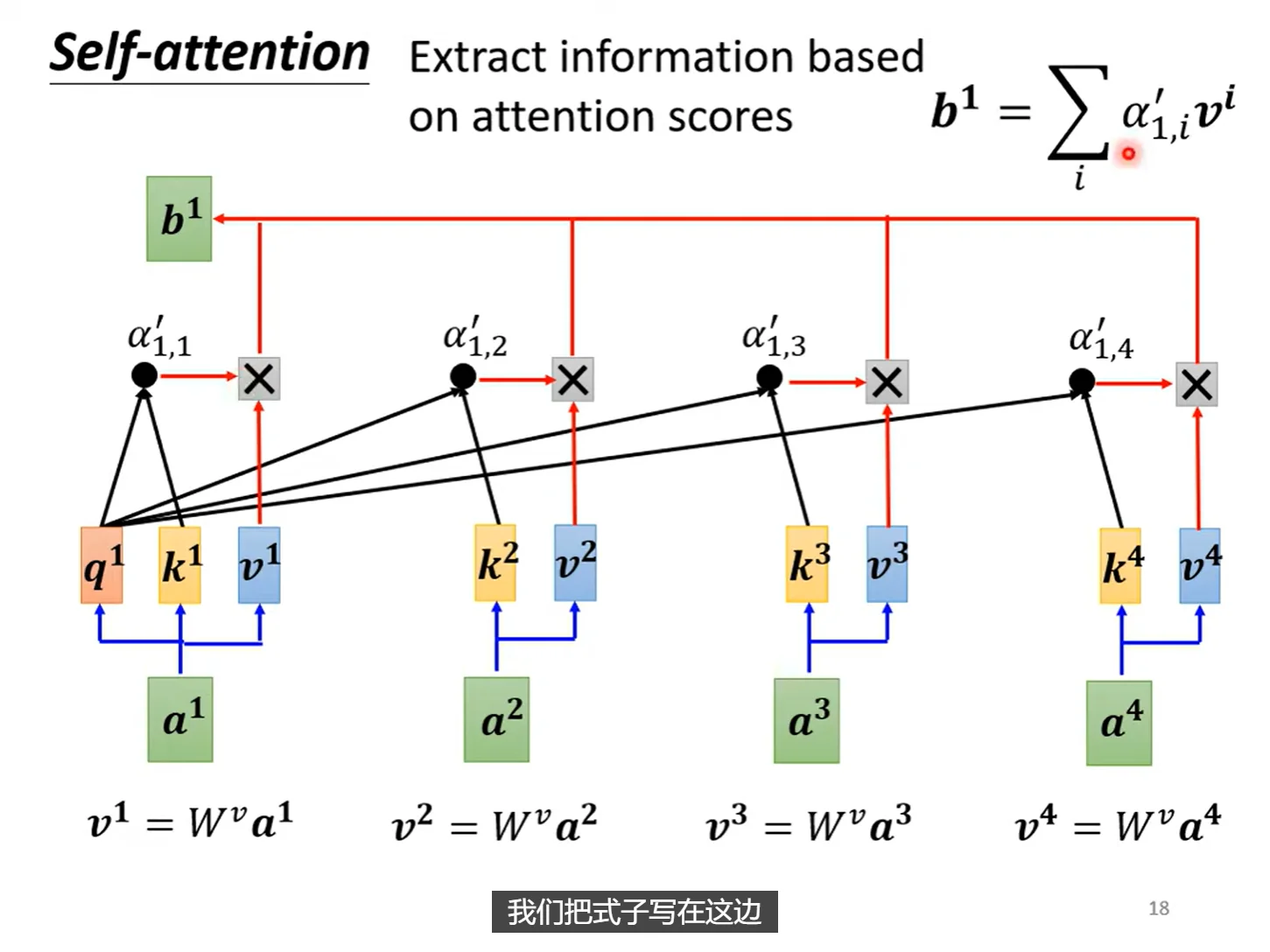

加权求和：生成输出
最终，位置 \(i\) 的输出 \(\mathbf{b}^i\) 由所有位置的值向量 \(\mathbf{v}^j\)（通常 \(\mathbf{v}^j = W^v \mathbf{a}^j\)）按权重加权求和得到：

\[\mathbf{b}^i = \sum_j \alpha^{\prime}_{i,j} \mathbf{v}^j\]

这样做得到的效果就是，哪一个向量与\(\mathbf{a_1}\)的相关性越高，其得分\(\alpha_{1,i}\)就越大，其位置的值向量\(\mathbf{v_i}\)就会占主导地位。

核心思想：
让序列中的每个元素（如词向量）能够“关注”序列中所有其他元素，动态计算它们之间的相关性权重，从而生成富含上下文信息的新表示。

3.2 我们用矩阵来表示这种逻辑过程¶

如下的向量默认是列向量
第一步：得到\(q_i\), \(k_i\), \(v_i\)

\[\begin{aligned} [\mathbf{q^1}, \mathbf{q^2}, \mathbf{q^3}, \mathbf{q^4}] &= \mathbf{W}^q [\mathbf{a^1}, \mathbf{a^2}, \mathbf{a^3}, \mathbf{a^4}] \\ [\mathbf{k^1}, \mathbf{k^2}, \mathbf{k^3}, \mathbf{k^4}] &= \mathbf{W}^k [\mathbf{a^1}, \mathbf{a^2}, \mathbf{a^3}, \mathbf{a^4}] \\ [\mathbf{v^1}, \mathbf{v^2}, \mathbf{v^3}, \mathbf{v^4}] &= \mathbf{W}^v [\mathbf{a^1}, \mathbf{a^2}, \mathbf{a^3}, \mathbf{a^4}] \\ \Rightarrow \\ \mathbf{Q} &= \mathbf{W}^q \mathbf{I} \\ \mathbf{K} &= \mathbf{W}^k \mathbf{I} \\ \mathbf{V} &= \mathbf{W}^v \mathbf{I} \end{aligned}\]

第二部：计算attention分数

\[\alpha_{1,1} = k^1 q^1, \alpha_{1,2} = k^2 q^1, \alpha_{1,3} = k^3 q^1, \alpha_{1,4} = k^4 q^1\]

此时\(k\)是行向量
因此：

\[\begin{bmatrix} \mathbf{\alpha_{1,1}}\\ \mathbf{\alpha_{1,2}}\\ \mathbf{\alpha_{1,3}}\\ \mathbf{\alpha_{1,4}}\end{bmatrix} = \begin{bmatrix} k^1\\ k^2\\ k^3\\ k^4\\ \end{bmatrix} \mathbf{q^1}\]

同理可得：

\[\begin{bmatrix} \mathbf{\alpha_{2,1}}\\ \mathbf{\alpha_{2,2}}\\ \mathbf{\alpha_{2,3}}\\ \mathbf{\alpha_{2,4}}\end{bmatrix} = \begin{bmatrix} k^1\\ k^2\\ k^3\\ k^4\\ \end{bmatrix} \mathbf{q^2}\]

等
因此最终：

\[\begin{bmatrix} \mathbf{\alpha_{1,1}}\quad \mathbf{\alpha_{2,1}}\quad \mathbf{\alpha_{3,1}}\quad \mathbf{\alpha_{4,1}}\\ \mathbf{\alpha_{1,2}}\quad \mathbf{\alpha_{2,2}}\quad \mathbf{\alpha_{3,2}}\quad \mathbf{\alpha_{4,2}}\\ \mathbf{\alpha_{1,3}}\quad \mathbf{\alpha_{2,3}}\quad \mathbf{\alpha_{3,3}}\quad \mathbf{\alpha_{4,3}}\\ \mathbf{\alpha_{1,4}}\quad \mathbf{\alpha_{2,4}}\quad \mathbf{\alpha_{3,4}}\quad \mathbf{\alpha_{4,4}}\end{bmatrix} = \begin{bmatrix} k^1\\ k^2\\ k^3\\ k^4\\ \end{bmatrix} [\mathbf{q^1}\quad \mathbf{q^2}\quad \mathbf{q^3}\quad \mathbf{q^4}]\]

\[\mathbf{A} = \mathbf{K}^T \mathbf{Q}\]

第三步：Softmax归一化
按column做Softmax

\[\mathbf{A'} = \text{Softmax}(\mathbf{A})\]

这里的\(A'\)，就称为：attention matrix

第四步：加权求和，得到输出

\[\begin{bmatrix} \mathbf{b^1}\quad \mathbf{b^2}\quad \mathbf{b^3}\quad \mathbf{b^4}\end{bmatrix} = [\mathbf{v^1}\quad \mathbf{v^2}\quad \mathbf{v^3}\quad \mathbf{v^4}] \begin{bmatrix} \alpha'_{1,1}\quad \alpha'_{2,1}\quad \alpha'_{3,1}\quad \alpha'_{4,1}\\ \alpha'_{1,2}\quad \alpha'_{2,2}\quad \alpha'_{3,2}\quad \alpha'_{4,2}\\ \alpha'_{1,3}\quad \alpha'_{2,3}\quad \alpha'_{3,3}\quad \alpha'_{4,3}\\ \alpha'_{1,4}\quad \alpha'_{2,4}\quad \alpha'_{3,4}\quad \alpha'_{4,4}\end{bmatrix}\]

\[\mathbf{O} = \mathbf{V} \mathbf{A'}\]

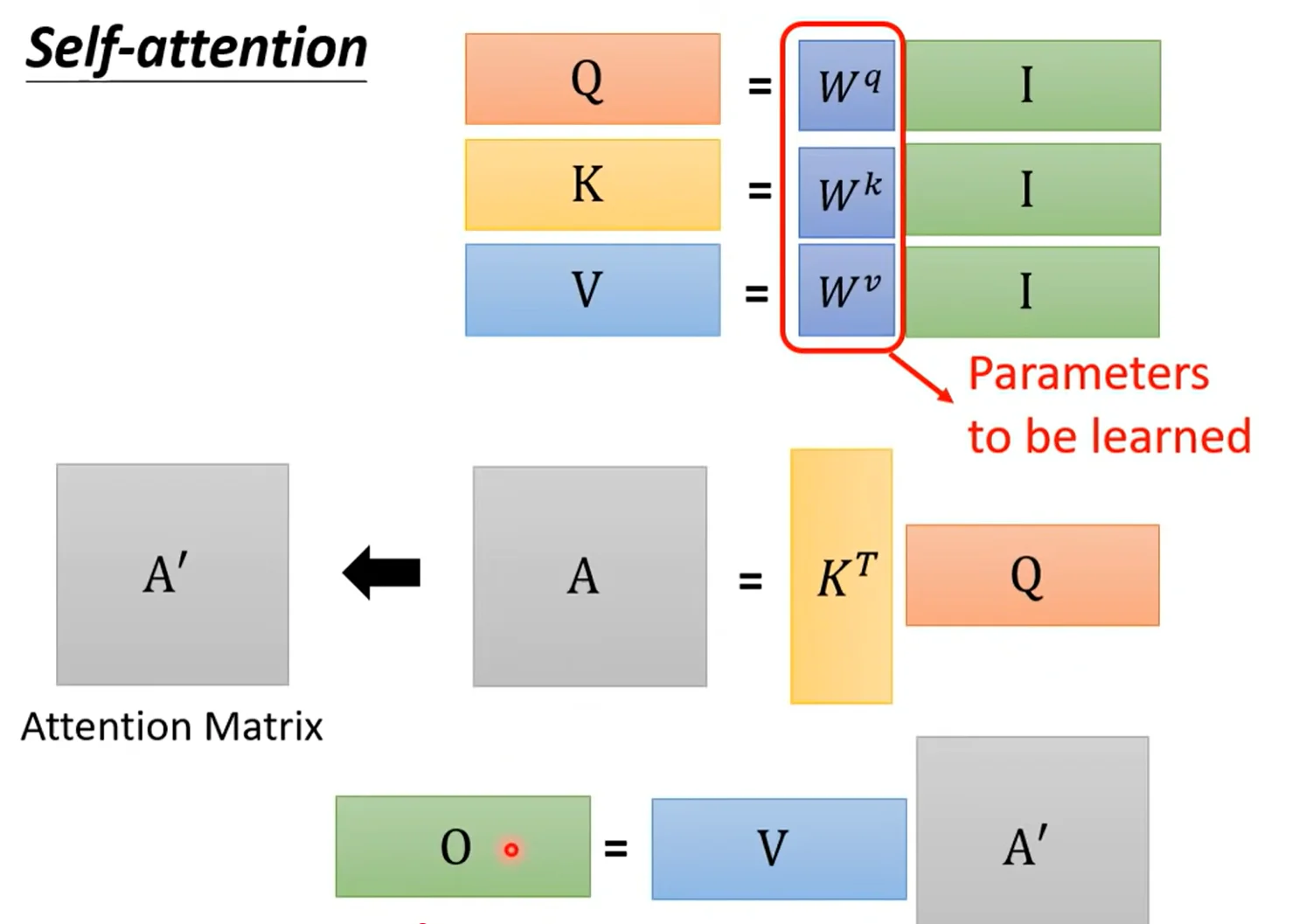

流程图一览：
alt text

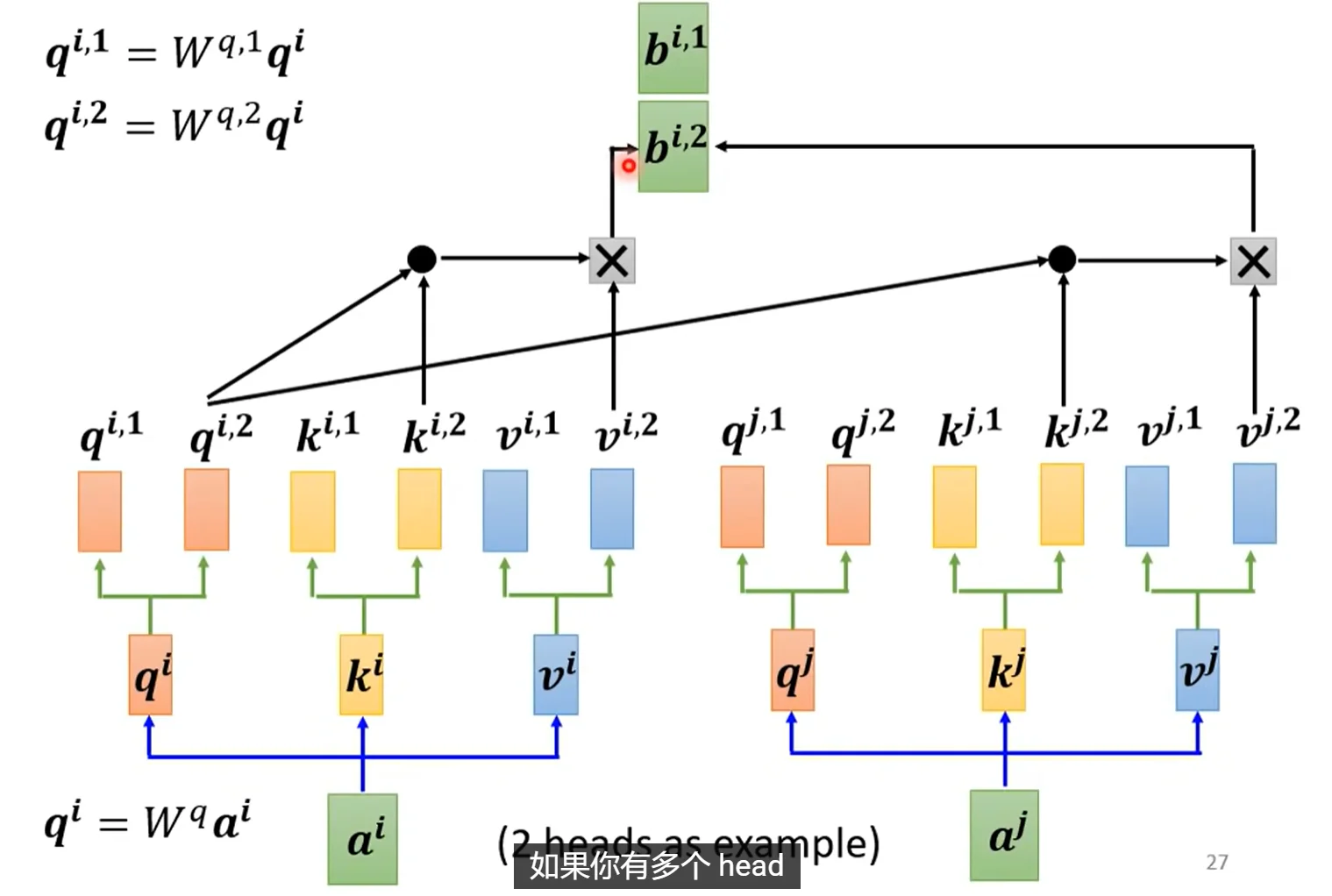

3.3 Multi-Head Attention¶

我们可以并行多个self-attention机制，称为multi-head attention。我们用Head=2举例。
此时：
\(a^1\)乘上一个矩阵得到\(q^1\)
\(q^1\)再乘上另外两个矩阵，得到\(q^{1,1}\)和\(q^{1,2}\)
同理，\(k^1\)和\(v^1\)也会分别得到\(k^{1,1}\)、\(k^{1,2}\)和\(v^{1,1}\)、\(v^{1,2}\)。
然后，一组和二组就分别由自己的\(\mathbf{Q}\), \(\mathbf{K}\), \(\mathbf{V}\), \(\mathbf{A}\)，\(\mathbf{O}\)，计算出自己的输出\(\mathbf{O}\)：\(\mathbf{O^1}\)和\(\mathbf{O^2}\)。
然后，将\(\mathbf{O^1}\)和\(\mathbf{O^2}\)拼接起来，乘上一个矩阵，得到最终的输出\(\mathbf{O}\)。
alt text
