第六章：Parallel Processor

I. Parallel 基础¶

1.1 什么是处理器领域的“并行处理”？¶

在微电子和数字电路优化（VLSI）中，“展开（Unrolling）”本质上是一种“空间并行（Spatial Parallelism）” ——通过复制多份硬件资源（比如放多个加法器），让它们在同一个时钟周期内同时干活。

在处理器架构领域，并行的核心思想是一致的：在同一时刻（或同一个时间段内）执行多个操作，以提高系统的吞吐量（Throughput）和性能。
只不过，相比于纯硬件电路的“暴力复制”，处理器的并行具有更强的通用性、更复杂的控制逻辑，并且需要软硬件（指令集与微架构）的协同。

处理器领域的并行一般分为两个大维度：时间上的并行和空间上的并行。

• 时间并行（Temporal Parallelism）：流水线（Pipelining）是典型代表。一条指令没有执行完，下一条指令就开始了，时间上重叠。
• 空间并行（Spatial Parallelism）：增加多套执行单元（ALU、FPU等），在同一个时钟周期内同时处理多条指令或多份数据。

1.2 处理器中常用的并行分类（经典架构视角）¶

在现代计算机体系结构中，我们通常将并行按照“粒度”划分为三个主要层次。

(1) 指令级并行 (ILP: Instruction-Level Parallelism)¶

• 概念：在单线程中，寻找可以同时执行的、没有相互依赖的机器指令，让它们并行执行。
• 特点：通常由硬件（CPU的微架构）动态挖掘，对程序员是透明的（程序员不需要改代码）。
• 常见技术：
  • 流水线（Pipelining）
  • 多发射/超标量（Superscalar）：不仅流水线，我还在 CPU 里放好几个 ALU。每个周期从指令缓存里取多条指令，只要它们没冲突，就同时塞给不同的 ALU 执行。
  • 乱序执行（Out-of-Order Execution, OoO）：打破指令的原有顺序，谁的数据准备好了谁先执行，榨干硬件的每一个周期。

(2) 数据级并行 (DLP: Data-Level Parallelism)¶

• 概念：对于同一组操作（指令），同时应用到大批量的不同数据上。
• 关联背景：这和“展开（Unroll）”非常像！比如想把两个各有100个元素的数组相加。在 SISD（单指令单数据）CPU里要循环100次；在 DLP 架构下，我们直接把硬件 ALU 复制 16 份、32 份，一条指令下去，同时算出 16 个或 32 个结果。
• 常见技术（即将学习的章节）：
  • Vector Processor（向量处理器）：RISC-V 里的 RVV 扩展就是这个，用超长的向量寄存器，一条指令处理整个数组。
  • SIMD（单指令多数据流）：Intel x86 的 SSE/AVX，或者 ARM 的 Neon，属于稍微短一点的向量处理。
  • GPGPU（通用图形处理器）：这是 DLP 的极致形态。NVIDIA 显卡里动辄成千上万个计算核心（CUDA Core），本质上就是把数据级并行发挥到了极点。

(3) 线程级并行 (TLP: Thread-Level Parallelism)¶

• 概念：当 ILP（指令级并行）遇到瓶颈，DLP（数据级并行）又要求特定应用场景时，人们开始让处理器同时运行多个相对独立的线程或任务。
• 常见技术：
  • 多核处理器（Multi-core）：把多个 CPU 核心塞进一个芯片（SoC）。
  • 同步多线程（SMT, 也就是 Intel 的超线程 Hyper-Threading）：一个物理核心假装成两个逻辑核心，交替或者同时执行两个线程的指令，利用一个线程 Cache Miss 停顿的时间，去跑另一个线程。

1.3 体系结构祖师爷的分类：Flynn 分类法 (Flynn's Taxonomy)¶

根据指令流（Instruction Stream）和数据流（Data Stream）的数量，把计算机分成了四类：

1. SISD（Single Instruction Single Data）：传统的单核 CPU，没有向量扩展。
2. SIMD（Single Instruction Multiple Data）：这就是马上要学的。 一条指令控制多个处理单元，处理多份数据。Vector Processor 和 GPGPU 的底层核心思想就是 SIMD（NVIDIA 称其为 SIMT，本质是一脉相承的）。当然，这对程序本身要求比较高，要求必须有 DLP 的特征。哪些程序会有 DLP 呢？案例：图像处理、科学计算、机器学习等
3. MISD（Multiple Instruction Single Data）：很少见，通常用于容错系统（多个芯片跑不同指令处理同一个数据，看结果对不对）。
4. MIMD（Multiple Instruction Multiple Data）：现代的多核 CPU、数据中心集群，每个核跑不同的代码，处理不同的数据。

1.4 SIMD¶

• 对数据向量执行 elementwise 操作
• 例如：x86 中的 MMX 和 SSE 指令
  • 128-bit wide registers 中包含多个数据元素
• 所有 processors 在同一时刻执行相同的 instruction
  • 每个 processor 对应不同的数据地址等
  • Spatial parallelism – 资源复制 (resource replication)
• 简化 synchronization
• 精简的 instruction control hardware
• 最适合高度 data-parallel 的 applications
  • DLP (data-level parallelism)

II. DLP¶

2.1 Vector Processor（向量处理器）¶

2.1.1 Design¶

• 传统形式的 SIMD
• 深度流水线化的功能单元，用于开发 DLP
• 数据在 vector registers 与功能单元之间流式传输
  • 数据从内存中收集到寄存器（vector registers）中
  • 计算结果从寄存器写回内存
• 显著降低 instruction-fetch bandwidth（指令取指带宽）

示例：MIPS 的 Vector 扩展

• 32 × 64-element 寄存器（元素为 64-bit）
• Vector 指令
  • lv、sv：load/store vector（向量加载/存储）
  • addv.d：add vectors of double（双精度浮点数向量加法）
  • addvs.d：add scalar to each element of vector of double（标量与双精度浮点数向量的每个元素相加）
• pipeline 设计与 SISD 完全一致，只是处理硬件资源的数量增加了，可以同时处理多条数据

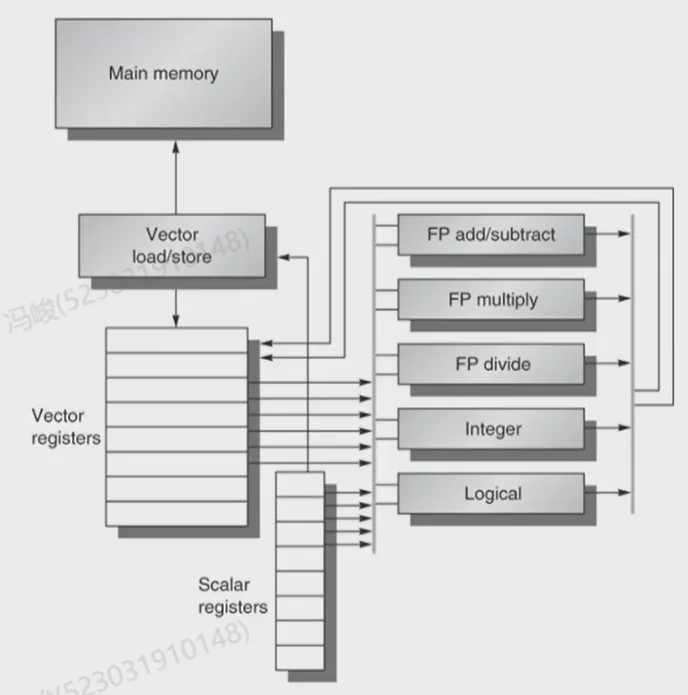

同时包含：

• vector registers（向量寄存器）
• vector functional units（向量功能单元）
• scalar registers（标量寄存器）
• scalar functional units（标量功能单元）

2.1.2 Example: DAXPY (Y = a * X + Y)¶

(1) 常规 MIPS 代码

l.d     $f0,a($sp)      ; load scalar a
addiu   r4,$s0,#512     ; upper bound of what to load
loop:
    l.d     $f2,0($s0)  ; load x(i)
    mul.d   $f2,$f2,$f0 ; a × x(i)
    l.d     $f4,0($s1)  ; load y(i)
    add.d   $f4,$f4,$f2 ; a × x(i) + y(i)
    s.d     $f4,0($s1)  ; store into y(i)
    addiu   $s0,$s0,#8  ; increment index to x
    addiu   $s1,$s1,#8  ; increment index to y
    subu    $t0,r4,$s0  ; compute bound
    bne     $t0,$zero,loop ; check if done

(2) Vector MIPS 代码

l.d       $f0,a($sp)      ; load scalar a
lv        $v1,0($s0)      ; load vector x
mulvs.d   $v2,$v1,$f0     ; vector-scalar multiply
lv        $v3,0($s1)      ; load vector y
addv.d    $v4,$v2,$v3     ; add y to product
sv        $v4,0($s1)      ; store the result

Vector MIPS 代码中，lv 指令一次性加载了整个向量（比如 64 个元素），mulvs.d 指令一次性对整个向量与一个标量进行乘法操作，addv.d 指令一次性对两个向量进行加法操作，最后 sv 指令一次性将结果存回内存。相比于常规 MIPS 代码需要循环处理每个元素，Vector MIPS 代码大大简化了指令数量，并且利用了数据级并行的优势。

但是，向量寄存器可能一次只能存 4 个元素，但是要处理的向量有 128 或者 512 个元素：

我们极端一点，假设向量寄存器的长度直接就是 1 个元素，那么就会出现如下情况：

(1) Example 1

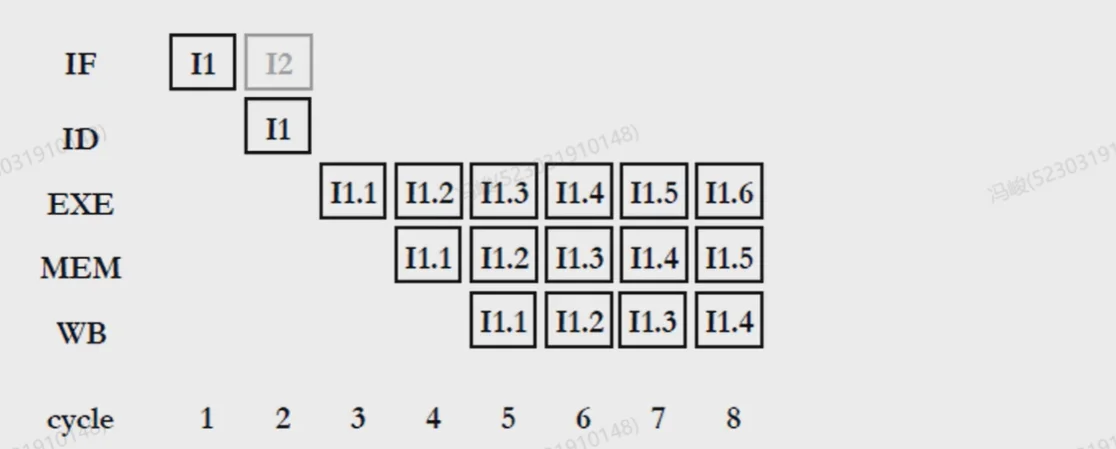

I1 在 ID 阶段时，I2 指令不会被取指，因为 I1 指令还没有处理完所有的元素。I1 的下一组元素会继续处理，但是我们已经不用再软件上手动写循环了，硬件上会自动做掉。
整个处理时间大概就是 N(元素的个数) + 4 的时间。

(1) Example 2

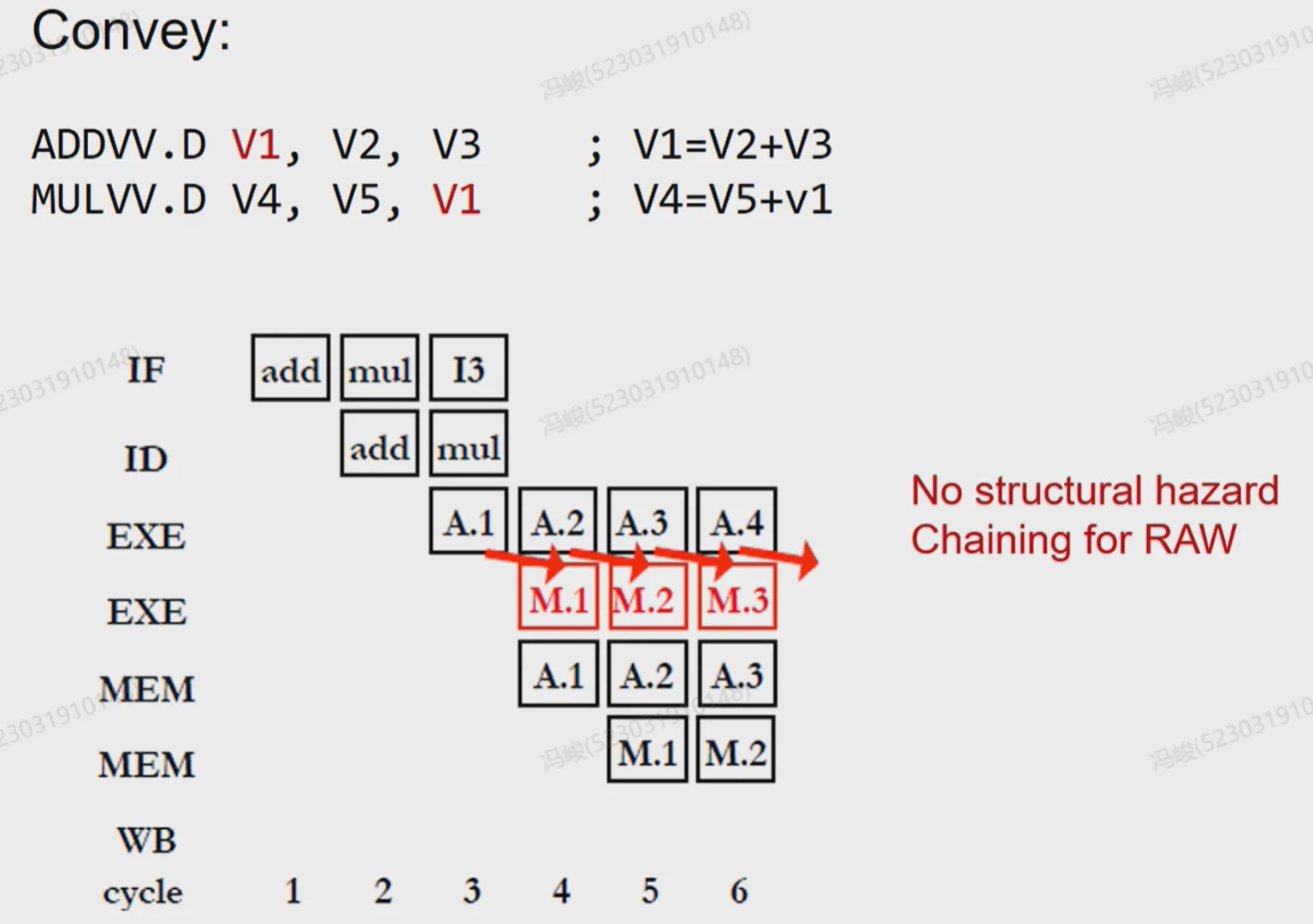

No structural hazard ! I1 每处理一个元素，I2 就会在下一个周期处理该元素。这种操作叫做：chaining（链式操作）。好处就是如果相邻两条指令有 dependence，可以将两条指令链接起来，用同样差不多 N 个周期的时间处理完两条指令。当然，前提是功能单元有多个。

2.2 SIMD（单指令多数据流）¶

核心：一条指令控制多个处理单元，处理多份数据。

案例：

• Intel MMX (1996)
  • 8个8-bit integer ops 或 4个16-bit integer ops
• Streaming SIMD Extensions (SSE) (1999)
  • 8个16-bit integer ops
  • 4个32-bit integer/fp ops 或 2个64-bit integer/fp ops
• Advanced Vector eXtensions (AVX) (2010)
  • 4个64-bit integer/fp ops

Example: DAXPY (Y = a * X + Y)

with 256-b SIMD with suffix "4D" for 4 double-float operands

L.D      F0,a         ; load scalar a
MOV      F1,F0        ; copy a into F1 for SIMD MUL
MOV      F2,F0        ; copy a into F2 for SIMD MUL
MOV      F3,F0        ; copy a into F3 for SIMD MUL
DADDIU   R4,Rx,#512   ; last address to load
Loop:
    L.4D   F4,0[Rx]    ; load X[i], X[i+1], X[i+2], X[i+3]
    MUL.4D F4,F4,F0    ; a*X[i], a*X[i+1], a*X[i+2], a*X[i+3]
    L.4D   F8,0[Ry]    ; load Y[i], Y[i+1], Y[i+2], Y[i+3]
    ADD.4D F8,F8,F4    ; a*X[i]+Y[i], ..., a*X[i+3]+Y[i+3]
    S.4D   0[Ry],F8    ; store into Y[i], Y[i+1], Y[i+2], Y[i+3]
    DADDIU Rx,Rx,#32   ; increment index to X
    DADDIU Ry,Ry,#32   ; increment index to Y
    DSUBU  R20,R4,Rx   ; compute bound
    BNEZ   R20,Loop    ; check if done

.4D 后缀就会告诉处理器一次要处理 4 个 double-float 数据。SIMD 指令的好处就是大大减少了指令数量，同时利用了数据级并行的优势。相比于常规 MIPS 代码需要循环处理每个元素，SIMD 代码一次性处理多个元素，大大提升了性能。

• MIPS: 578 instructions, VMIPS: 6 instructions
• SIMD: 9 * 64/4 + 5 = 149 instructions, reduce bandwidth to 4x

2.3 Vector Processor vs SIMD¶

2.3.1 加速方式的对比¶

Vector Processor 加速的方式：将底层整个单元向量化，例如功能单元和寄存器都要向量化
SIMD 加速的方式：在原来的数据宽度的基础上，拆成更小的数据宽度，例如 256 拆分成 4 个 64-bit 的数据块，功能单元和寄存器不需要向量化，还是用原来的标量 Datapath，缺点就是要定义新的指令（.4D, .4S, .16D, .16S...），指令集的膨胀非常快。

2.3.2 Vector VS Scalar¶

• Vector architectures and compilers
  • 简化 data-parallel programming（数据并行编程）
  • 显式声明不存在 loop-carried dependences（循环携带依赖）
    • 减少硬件层面的检查
  • Regular access patterns（规则访问模式）可受益于 interleaved and burst memory（交错与突发内存访问）
  • 通过避免 loops（循环）来避免 control hazards（控制冒险）
  • 相较于 scalar architecture（标量架构），在 power and energy（功耗与能效）方面更具优势
• 比 ad-hoc media extensions（专用媒体扩展，如 MMX、SSE）更通用
  • 与编译器技术的适配性更好

2.4 MISD Example: Systolic Array¶

核心：访问存储器的代价很大，因此：

Reuse the data read from memory as many times as possible（尽可能多次地重用从内存读取的数据）

脉动阵列的典型算法：矩阵乘法 GEMM¶

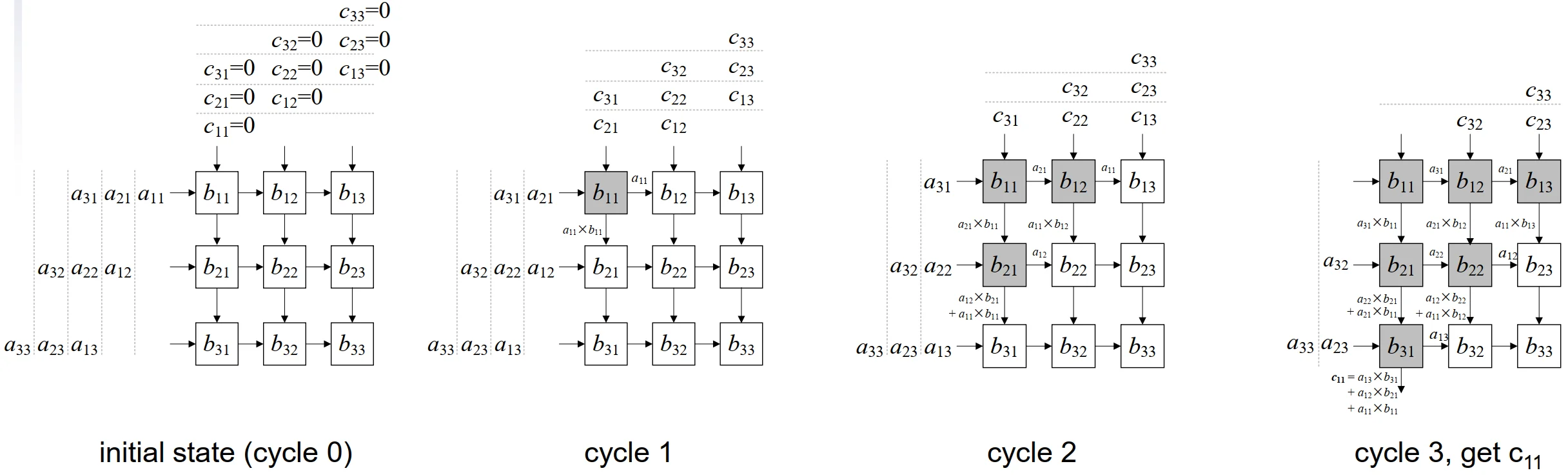

c 驻留

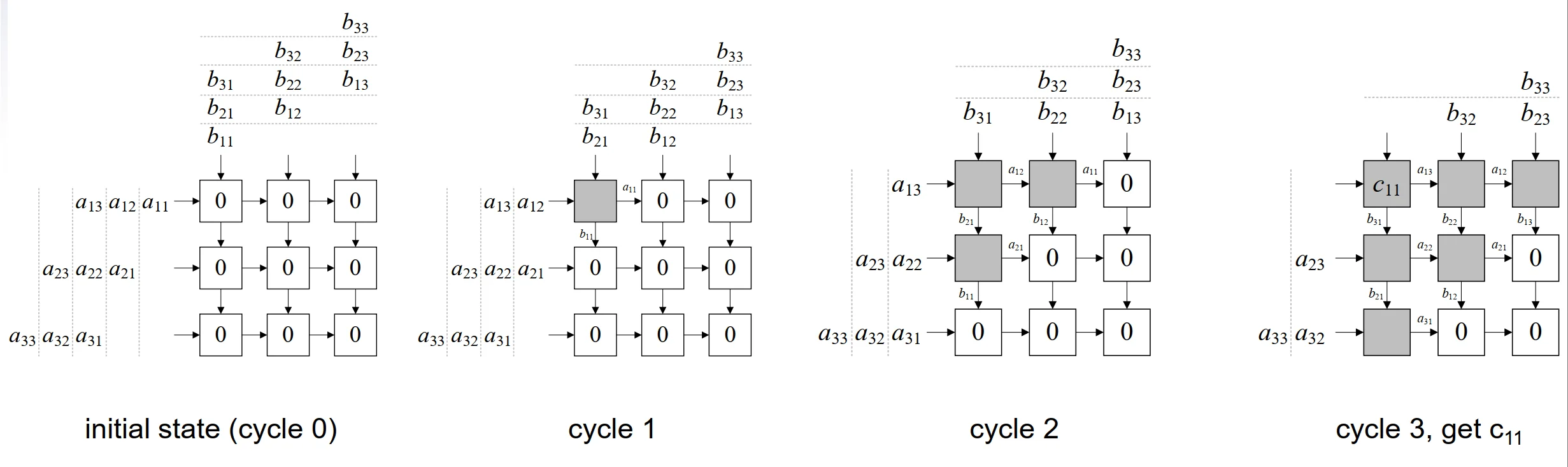

b 驻留
